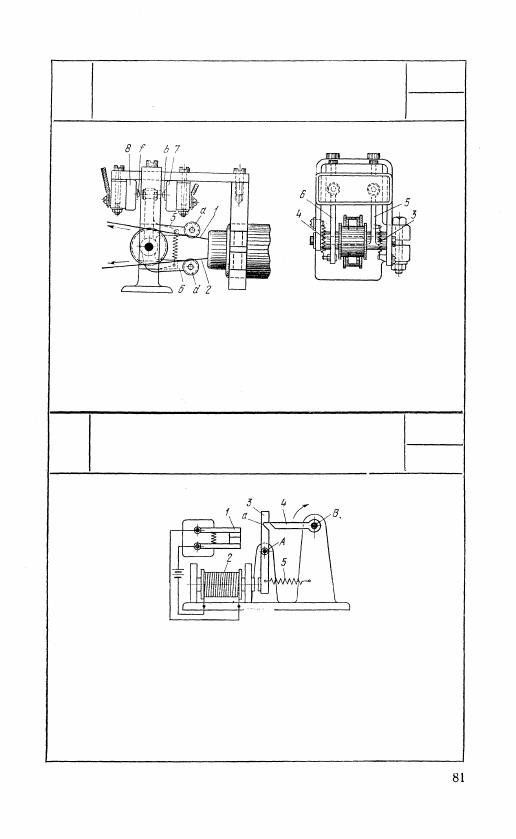

РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ АВТОМАТИЧЕСКОЙ

ОСТАНОВКИ ПРЕССА

РЭ

03

Полосы материала 1 и 2 подаются в пресс (не показан на

рисунке). При прекращении подачи полос 1 и 2 ролики а и

d, находящиеся под действием пружин 3 и 4, отклоняются и

коленчатые рычаги 5 и 6 замыкают контакты b и f в нор-

мально разомкнутых переключателях 7 и 8, Переключатели

соединены с соленоидами, управляющими работой пресса.

3492

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО СТОПОРА

РЭ

03

При включении электрического тока посредством выключате-

ля 1 ток поступает в катушку электромагнита 2. Якорь 3,

вращающийся вокруг неподвижной оси А, притягивается к

электромагниту 2, застопоривая вырезом а вращающийся во-

круг неподвижной оси В кривошип 4. При выключении элек-

трического тока якорь 3 под действием пружины 5 возвра-

щается в исходное положение, допуская вращение кривоши-

па 4.

3493

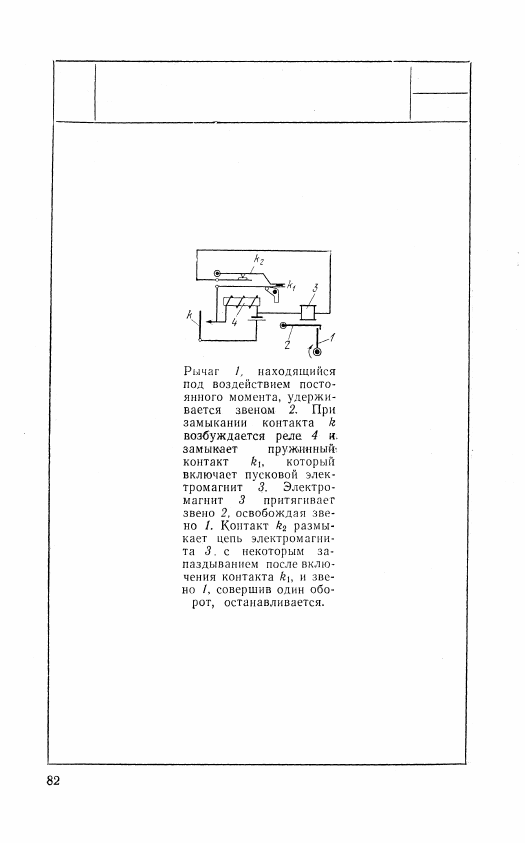

РЫЧАЖНЫЙ МЕХАНИЗМ

ЭЛЕКТРОМАГНИТНОГО СТОПОРА

РЭ

03

5. МЕХАНИЗМЫ ПРИВОДОВ

(3494—3496)

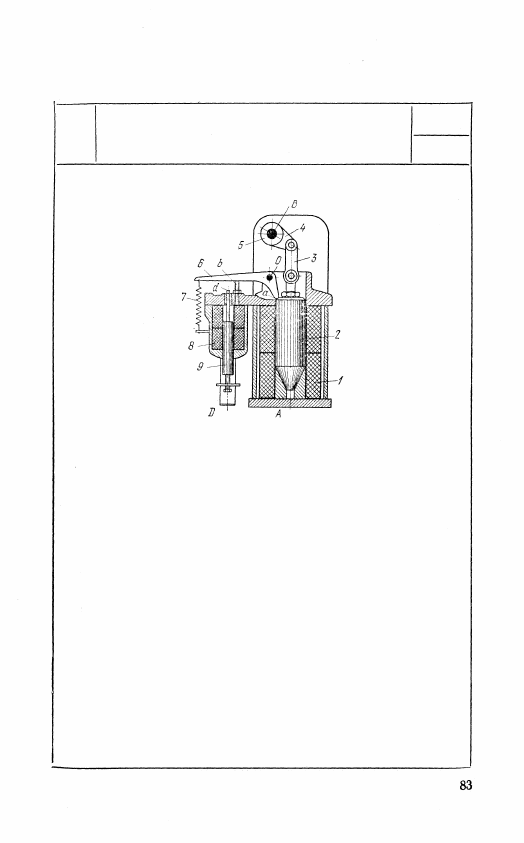

3494

КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

С СОЛЕНОИДНЫМ ПРИВОДОМ

РЭ

Пр

При включении электрического тока в катушке 1 сер-

дечник 2 включающего соленоида А втягивается в катуш-

ку. При этом поступательное движение сердечника 2 по-

средством шатуна 3 и кривошипа 4, вращающегося вокруг

неподвижной оси В, преобразуется во вращательное дви-

жение вала 5, жестко связанного с кривошипом 4. За-

щелка 6, вращающаяся вокруг неподвижной оси О, под

действием пружины 7 в конце хода сердечника 2 упира-

ется в конусную заточку а сердечника 2 и фиксирует по-

ложение вала 5. Ход защелки 6 ограничивается упорным

винтом b, укрепленным на кронштейне привода. Для вы-

ключения привода служит отключающий соленоид D. При

включении электрического тока в катушке 8 сердечник 9,

втягиваясь в катушку, ударяет укрепленным на его кон-

це бойком d в длинное плечо защелки 6 и поворачивает

ее вокруг оси О. При этом другой конец защелки 6 со-

скакивает с конусной заточки а на сердечнике 2 соленои-

да А, освобождая тем самым вал 5, который под дейст-

вием цилиндрической пружины, не показанной на рисун-

ке, занимает исходное положение. По окончании процесса

сердечник 9 под действием пружины, не показанной на

рисунке, возвращается в исходное положение.

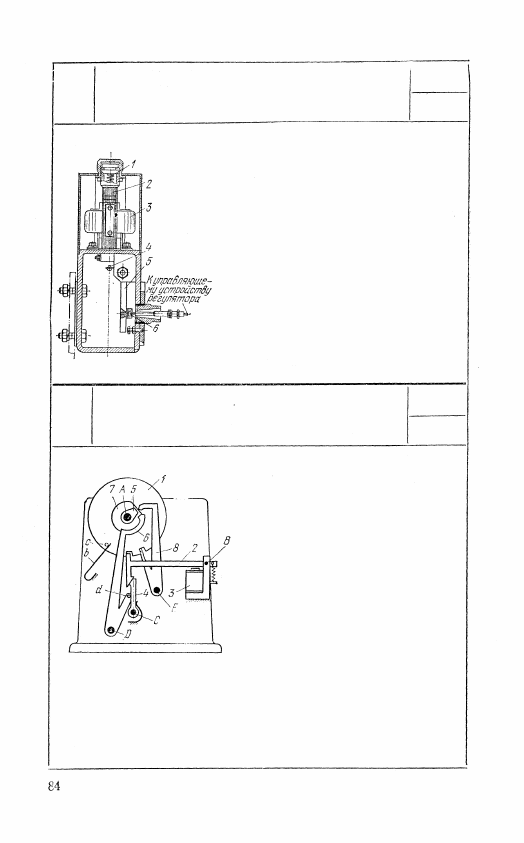

3495

РЫЧАЖНЫЙ МЕХАНИЗМ

С СОЛЕНОИДНЫМ ПРИВОДОМ

РЭ

Пр

Якорь 2 подвешен на пружине 1 и

нормально находится в верхнем по-

ложении. При включении электриче-

ского тока электромагнит 3 втяги-

вает якорь, который, упираясь ниж-

ним концом в плоскую пружину 4,

поворачивает рычаг 5, отклоняющий

через стержень 6 струйную трубку,

соединенную с управляющим устрой-

ством регулятора.

3496

РЫЧАЖНО-ХРАПОВОЙ МЕХАНИЗМ

ПРИВОДА ПЕРИОДИЧЕСКОГО

ДЕЙСТВИЯ

РЭ

Пр

Диск 1, свободно сидящий на ва-

лу А, удерживается якорем 2,

вращающимся вокруг неподвиж-

ной оси В, в неподвижном состоя-

нии. Возбуждаясь, электромагнит

3 притягивает якорь 2, который,

опускаясь, стопорится защелкой 4,

вращающейся вокруг неподвиж-

ной оси С, при этом диск 1 осво-

бождается и под действием плос-

кой пружины b, нажимающей на

палец с, поворачивается на неко-

торый угол. В определенный мо-

мент насаженный на ось A кула-

чок 5 нажимает на вращающееся вокруг неподвижной оси D

звено 6, которое, поворачиваясь, пальцем d нажимает на за-

щелку 4, отводит ее, и якорь 2 при выключенном электромаг-

ните 3 освобождается. Кулачок 7, действуя на звено 8, вра-

щающееся вокруг неподвижной оси E, перемещает диск 1 в

исходное положение.
