Механизмы в современной технике (Артоболевский) - часть 594

3354

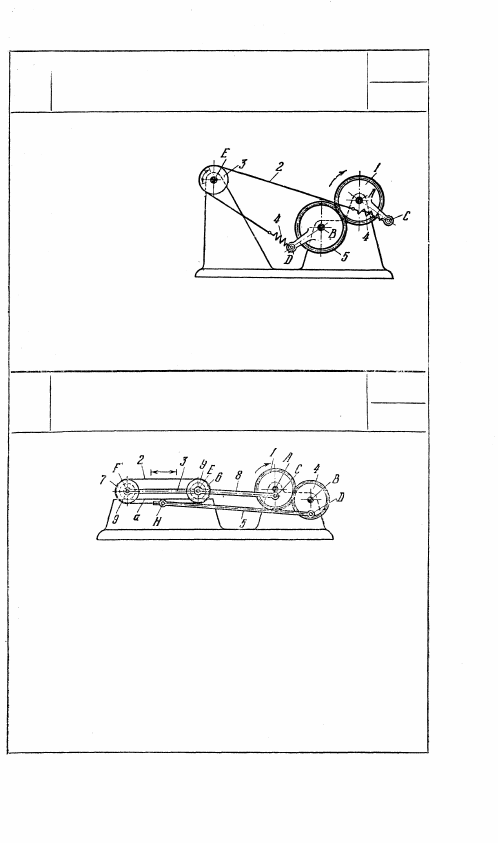

МЕХАНИЗМ ВРАЩЕНИЯ РОЛИКА

С ГИБКИМ ЗВЕНОМ

И ЗУБЧАТЫМ ПРИВОДОМ

СГ

м

Два круглых цилиндри-

ческих зубчатых колеса 1

и 5, вращающиеся вокруг

неподвижных осей А и

В, входят в зацепление

между собой. Круглый

цилиндрический ролик 3

вращается вокруг непод-

вижной оси Е. Гибкое

звено 2 с пружинами 4

на своих концах закреплено в точках С и D на колесах 1 и 5,

охватывая ролик 3. При вращении колеса 1 ролик 3 совершает

карательное движение вокруг оси Е. Пружины 4 обеспечивают

постоянство натяжения гибкого звена 2.

3355

М Е Х А Н И З М С ГИБКИМ ЗВЕНОМ,

СОВЕРШАЮЩИМ СЛОЖНОЕ ДВИЖЕНИЕ

СГ

М

Два круглых цилиндрических зубчатых колеса 1 и 4, находя-

щиеся в зацеплении, вращаются вокруг неподвижных осей А

и В. Шатун 8 входит во вращательные пары С и Е с колесом 1

и кареткой 3, колеса 9 которой перекатываются по неподвижной

горизонтальной плоскости а. Два равных круглых цилиндри-

ческих ролика 6 и 7 свободно вращаются вокруг осей Е и F

каретки 3. Шатун 5 входит во вращательные пары D и Н с ко-

лесом 4 и гибким звеном 2, охватывающим ролики 6 и 7. При

вращении колеса 1 каретка 3 перекатывается по горизонталь-

ной плоскости а, гибкое звено 2 совершает сложное движение,

состоящее из перемещения вместе с кареткой 3 и перемещения

относительно каретки 3.

367

3356

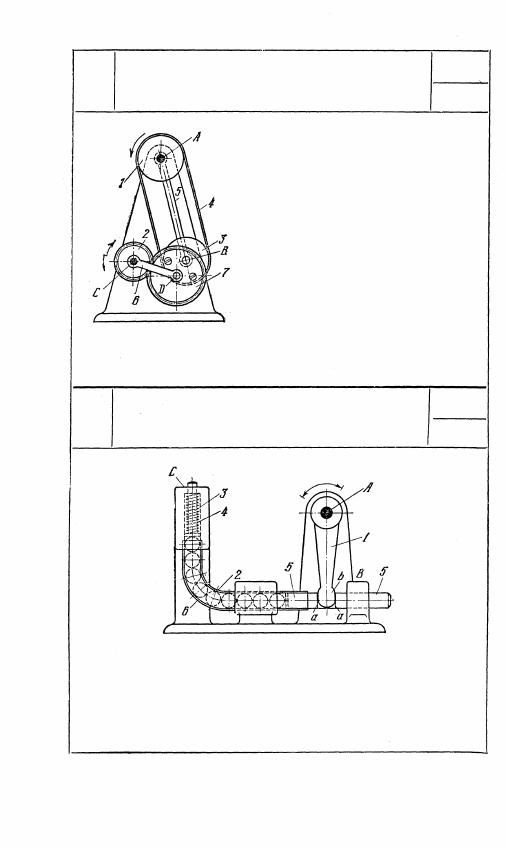

ПЛАНЕТАРНЫЙ МЕХАНИЗМ С ГИБКИМ

ЗВЕНОМ И С ЗУБЧАТЫМИ КОЛЕСАМИ

СГ

М

Круглый цилиндрический шкив 1 вра-

щается вокруг неподвижной оси A.

Звено 5, также вращающееся вокруг

оси A, входит во вращательную пару В

со шкивом 3, равным шкиву 1. Шкивы 1

и 3 охвачены замкнутым гибким зве-

ном 4. Со шкивом 3 жестко связано

эксцентрично круглое цилиндрическое

зубчатое колесо 7 с центром D, входя-

щее в зацепление с круглым цилиндри-

ческим зубчатым колесом 2, вращаю-

щимся вокруг неподвижной оси С.

Водило 6, вращающееся вокруг оси С,

входит во вращательную пару D с ко-

лесом 7. При равномерном вращении

шкива 1 колесо 2 вращается неравномерно, изменяя направле-

ние вращения.

3357

МЕХАНИЗМ ШАРИКОВОГО ПРИВОДА

СГ

М

Рычаг 1, качающийся вокруг неподвижной оси A, имеет го-

ловку b, скользящую в прорези а звена 5, движущегося возврат-

но-поступательно в неподвижной направляющей В. Звено 5,

воздействуя на шарики 2, заключенные в гибком трубопроводе 6,

перемещает шток 3 с пружиной 4 в неподвижной направляю-

щей С.

368

2. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

О П Е Р А Ц И Й (3358—3359)

3358

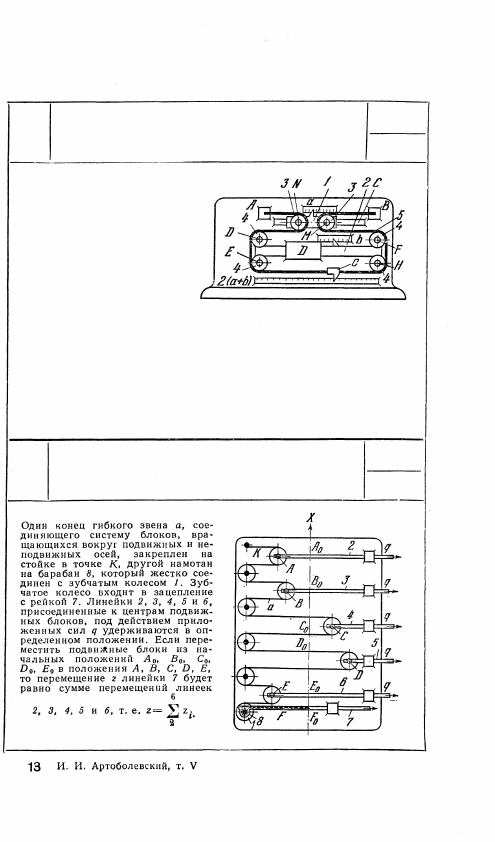

СУММИРУЮЩИЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

СГ

МО

Движок 1, движущийся

возвратно - поступательно

по неподвижной направля-

ющей С, имеет два рав-

ных круглых цилиндри-

ческих ролика 3, враща-

ющиеся вокруг осей N

и М движка 1. Движок 2,

движущийся возвратно-

поступательно в непод-

вижной направляющей D, имеет четыре равных круглых цилин-

дрических ролика 4, вращающихся вокруг осей D, Е, Н и F

движка 2. Гибкое звено 5, выполненное в виде стальной ленты,

закреплено на стойке в точках A и В и охватывает ролики 3

и 4. Одно из слагаемых а вводится перемещением движка 1,

второе слагаемое b вводится перемещением движка 2. Результат

2 (а + b) отмечается указателем с, закреплённым на гибком

звене 5.

3359

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ СЛОЖЕНИЯ

ПАРАЛЛЕЛЬНЫХ ВЕКТОРОВ

СГ

МО

369

3. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ, ВКЛЮЧЕНИЯ

И ВЫКЛЮЧЕНИЯ (3360—3361)

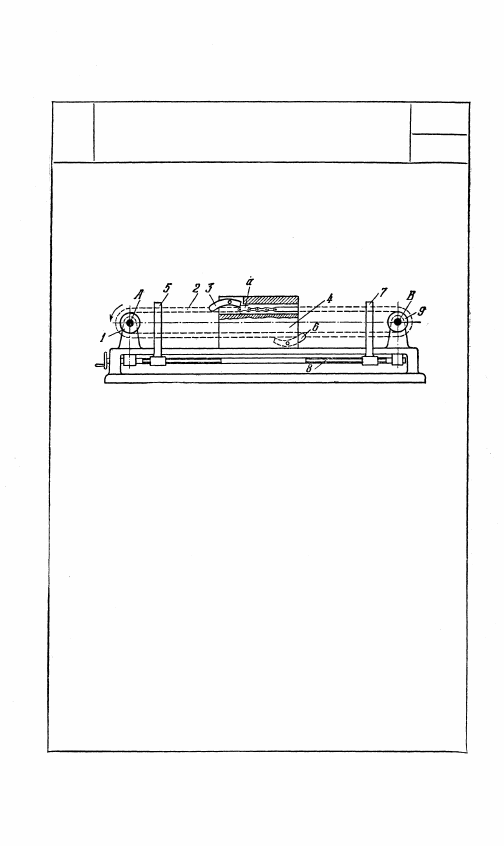

Равные круглые цилиндрические звездочки 1 и 9 враща-

ются вокруг неподвижных осей А и В. Цепь 2 охватывает

звездочки 1 и 9. Движение от звездочки 1 передается цепи

2 в направлении, указанном стрелкой. Звено а цепи 2

имеет выступ. При движении цепи 2 звено а набегает на

верхнюю защелку 3, укрепленную в ползуне 4, и увле-

кает в своем движении ползун 4 до тех пор, пока плечо

защелки 3 не упрется в упор 5 и не выключит защелку.

При этом ползун 4 останавливается. Когда звено а цепи 2

доходит до нижней защелки 6, ползун 4 начинает дви-

гаться в обратную сторону до тех пор, пока плечо защелки

6 не упрется в упор 7 и не выключит защелку 6. Ползун 4

вновь останавливается. Винт 8 служит для перемещения

упоров 5 и 7, ограничивающих длину хода ползуна 4.

370

3360

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

ТРАХТЕНБЕРГА С ГИБКИМ ЗВЕНОМ

СГ

ПВ
