1. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ

ОБЩЕГО  Н А З Н А Ч Е Н И Я (3339—3357)

СГ

М

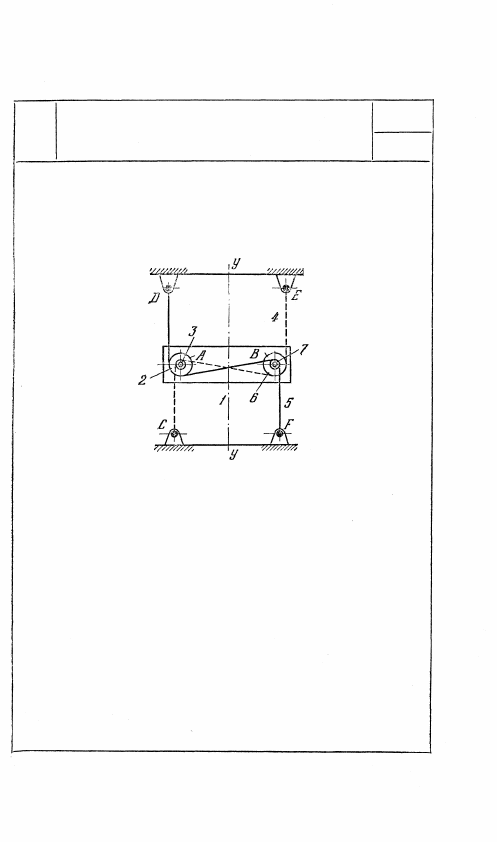

Равные круглые цилиндрические ролики 2

и 6 вращаются вокруг осей А и В плоско-

сти 1. С роликами 2 и 6 жестко связаны

равные круглые цилиндрические ролики

3 и 7. Гибкое звено 4, показанное штри-

хами, огибает ролики 3 и 6 и закреплено

на стойке в точках С и Е. Гибкое звено 5,

охватывающее ролики 2 и 7, закреплено

на стойке в точках D и F. Механизм обес-

печивает прямолинейное перемещение пло-

скости 1 вдоль оси у — у.

359

3339

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ ПРЯМОЛИНЕЙНОГО ПЕРЕМЕЩЕНИЯ

ПЛОСКОСТИ

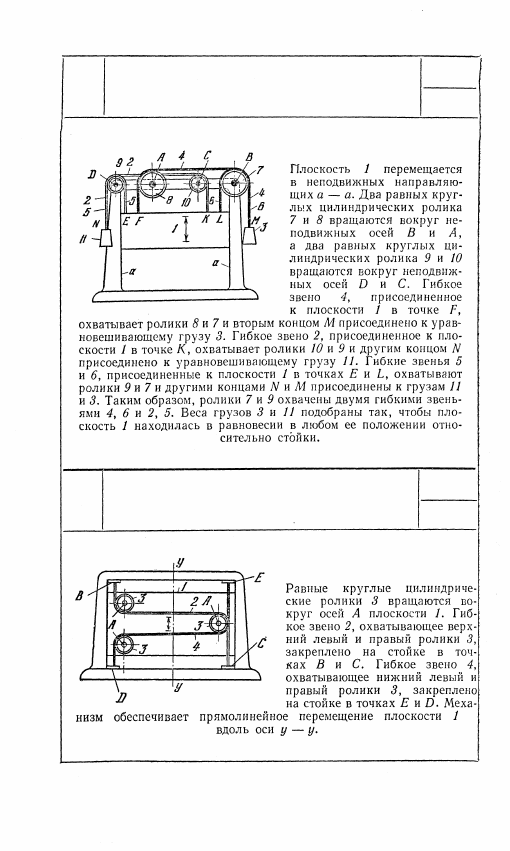

3340

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ ПРЯМОЛИНЕЙНОГО

ПЕРЕМЕЩЕНИЯ ПЛОСКОСТИ

СГ

М

3341

МЕХАНИЗМ С ГИБКИМИ ЗВЕНЬЯМИ

ДЛЯ ПРЯМОЛИНЕЙНОГО

ПЕРЕМЕЩЕНИЯ ПЛОСКОСТИ

СГ

М

360

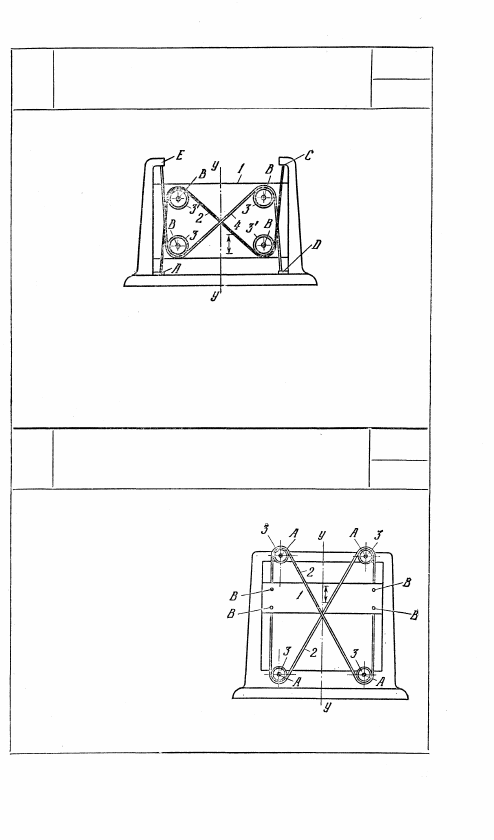

Две пары круглых цилиндрических роликов 3 и 3' вращаются

вокруг осей В плоскости 1. Гибкое звено 4, охватывающее ро-

лики 3, закреплено на стойке в точках Е и D. Гибкое звено 2,

охватывающее ролики 3', закреплено на стойке в точках А и С.

Механизм обеспечивает прямолинейное перемещение плоскости 1

вдоль оси у — у.

3343

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ ПРЯМОЛИНЕЙНОГО

ПЕРЕМЕЩЕНИЯ  Л И Н Е Й К И

СГ

М

Равные круглые цилиндриче-

ские, симметрично расположен-

ные ролики 3 вращаются вокруг

неподвижных осей A. Гибкое

звено 2 охватывает ролики 3.

Линейка 1 закреплена на гиб-

ком звене в точках В. Механизм

обеспечивает прямолинейное пе-

ремещение линейки 1 вдоль оси

y — y.

361

3342

МЕХАНИЗМ С ГИБКИМИ ЗВЕНЬЯМИ

ДЛЯ ПРЯМОЛИНЕЙНОГО

ПЕРЕМЕЩЕНИЯ ПЛОСКОСТИ

СГ

М

3344

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ ПРЯМОЛИНЕЙНОГО

ПЕРЕМЕЩЕНИЯ ДВУХ ЛИНЕЕК

СГ

м

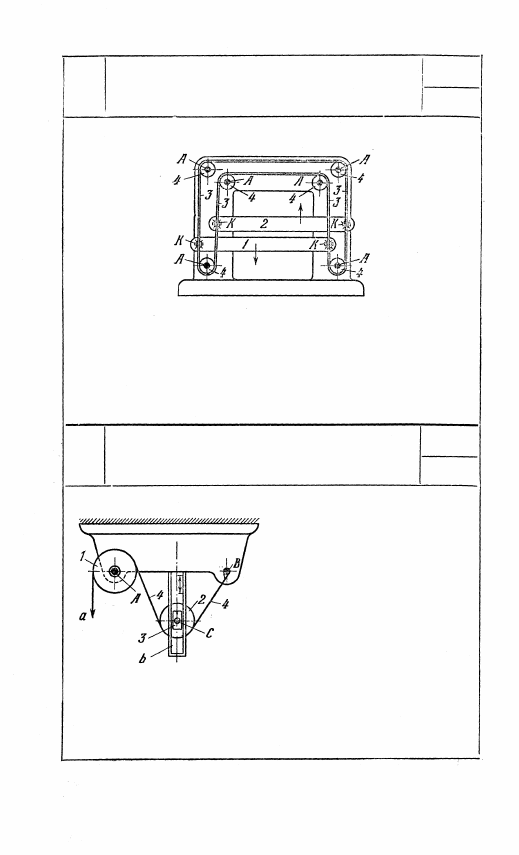

Равные круглые цилиндрические ролики 4 вращаются вокруг

неподвижных, симметрично расположенных осей A. Гибкое зве-

но 3 охватывает ролики 4. Две параллельные линейки 1 и 2

жестко закреплены в точках К на гибком звене 3. При прямо-

линейном движении линейки 1 вниз линейка 2 перемещается

прямолинейно вверх.

3345

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

ДЛЯ ПЕРЕМЕЩЕНИЯ ПОЛЗУНА

СГ

М

Круглый цилиндрический ро-

лик 1 вращается вокруг непод-

вижной оси А. Ползун 3 дви-

жется возвратно-поступательно

в неподвижной направляющей b.

Круглый цилиндрический ро-

лик 2 вращается вокруг оси С

ползуна 3. Гибкое звено 4, од-

ним своим концом закрепленное

в точке В стойки, охватывает

ролики 2 и 1. Если перемещать гибкое звено 1 за его конец а

в направлении движения стрелки, то ползун 3 будет переме-

щаться в направляющих b. Натяжение гибкого звена 4 обеспе-

чивается весом ролика 2 и ползуна 3.
