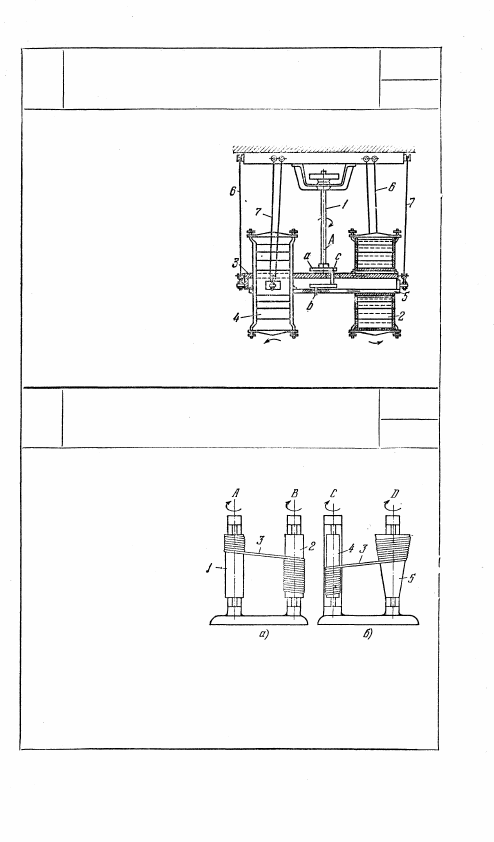

МЕХАНИЗМ РАССЕВА

С ГИБКИМИ ЗВЕНЬЯМИ

ПГ

ЦУ

Вал 1 вращается вокруг не-

подвижной оси А. На валу 1

жестко закреплен двойной

кривошип а с пальцами b

и с, входящими во вращатель-

ные пары с рамой 5, на ко-

торой закреплен корпус сит

2, и рамой 3, на которой за-

креплен корпус сит 4. Рама 3

подвешена на тросах 6, ра-

ма 5 — на тросах 7. При вра-

щении вала 1 корпуса сит 2

и 4 совершают круговые дви-

жения.

3336

МЕХАНИЗМЫ ПЕРЕМАТЫВАЮЩИХСЯ

ШПУЛЬ С ГИБКИМ ЗВЕНОМ

ПГ

ЦУ

Круглые цилиндрические

шпули 1 и 2 (рис. а) вра-

щаются вокруг неподвиж-

ных осей А и В. Гибкое

звено 3 закреплено своими

концами на этих шпу-

лях. На рис. б гибкое

звено 3 закреплено на

круглой цилиндрической

шпуле 4 и круглой ко-

нической шпуле 5, вра-

щающихся вокруг непод-

вижных осей С и D. При равномерном вращении шпули 1 гибкое

звено 3 наматывается на него, сматываясь со шпули 2 и тем

самым заставляя шпулю 2 вращаться с постоянной угловой

скоростью (рис. а). При равномерном вращении шпули 4 (рис. 6)

шпуля 5 вращается неравномерно.

355

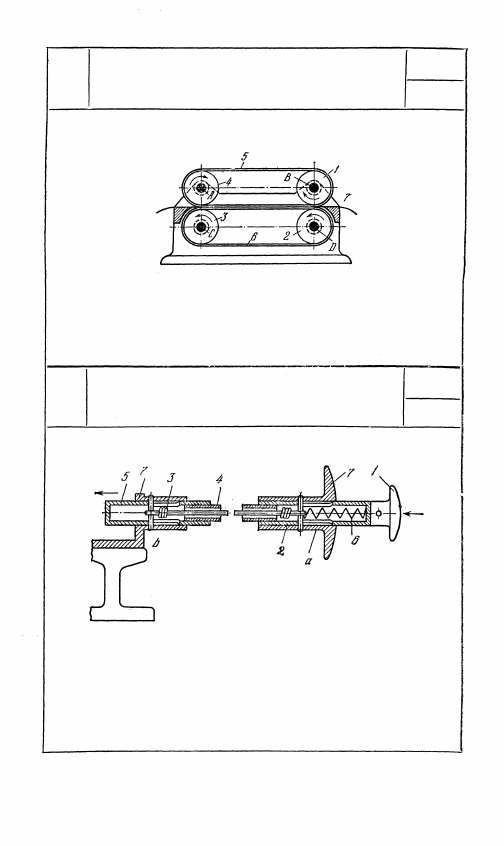

Четыре равных круглых цилиндрических ролика 1, 2, 3 и 4 вра-

щаются вокруг неподвижных осей В, D, С и А. Гибкие звенья 5

и 6 охватывают эти ролики и при вращении роликов осущест-

вляют подачу полосы 7, зажатой между гибкими звеньями 5 и 6.

Кнопка 1 движется поступательно в направляющих а звена 7.

При нажатии на кнопку 1 втулка 5, связанная со втулкой 2

гибким звеном 4, перемещается вдоль направляющей а звена 7,

производя спуск затвора фотоаппарата. Гибкая проволока 3

ограничивает деформацию звена 4. Пружина 6 возвращает кноп-

ку 1 в исходное положение.

356

3338

МЕХАНИЗМ С ГИБКИМ ЗВЕНОМ

СПУСКА ЗАТВОРА ФОТОАППАРАТА

ПГ

ЦУ

3337

МЕХАНИЗМ ПОДАЧИ ПОЛОСЫ

С ГИБКИМИ ЗВЕНЬЯМИ

ПГ

ЦУ
