Механизмы в современной технике (Артоболевский) - часть 580

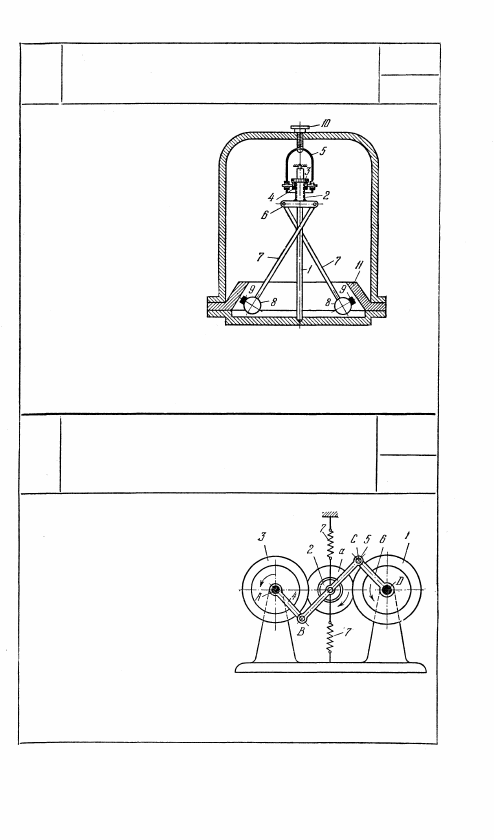

На верхнем конце шпи-
нделя 1 помещена вра-
щающаяся вместе с ним
скользящая муфта 2,
снабженная диском 3,
неподвижно укреплен-
ным на ней и опираю-

щимся на два ролика
4, которые укреплены
на рамке 5. К муфте 2
прикреплена попере-
чина 6, к которой под-
вешены два стержня 7
с грузами 8, снабжен-
ными колодками 9.
При раздвигании стер-
жней 7 колодки 9, прижимаясь к внутренней поверхности кони-
ческого барабана 11, уменьшают скорость вращения муфты. Же-

лаемая скорость регулируемого объекта достигается поднятием

и опусканием механизма с помощью винта 10.

3263

ФРИКЦИОННО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ЭЛАСТИЧНЫМ ЗВЕНОМ

ДЛЯ РЕГУЛИРОВАНИЯ СКОРОСТИ

ВЫХОДНОГО КОЛЕСА

СФ

Рг

Вращение колеса 1 вокруг непод-

вижной оси D передается колесу 3

такого же диаметра, вращающе-

муся вокруг неподвижной оси А,

с помощью диска 2, снабженного

эластичной шиной а. При измене-

нии угловой скорости колеса 1

колесо 2 стремится переместиться

по вертикали, но так как его ось

расположена в средней точке ша-

туна антипараллелограмма ABCD,

составленного из звеньев 4, 5 и 6,

и подвешена на  п р у ж и н а х 7, то

диск 2 отклоняется от вертикали и

прижимается либо к колесу 1,

либо к колесу 3 в зависимости от

того, увеличивается или умень-

шается угловая скорость колеса 1. При этом передаточное отношение

от колеса 1 к колесу 3 изменяется, благодаря чему угловая скорость

колеса 3 остается почти неизменной. Таким образом, при изменении

в узких пределах угловой скорости колеса 1 колесо 3 вращается с почти

неизменной угловой скоростью.

311

3262

ФРИКЦИОННО-РЫЧАЖНЫЙ МЕХАНЙЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

СФ

Рг

10. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (3264—3265)

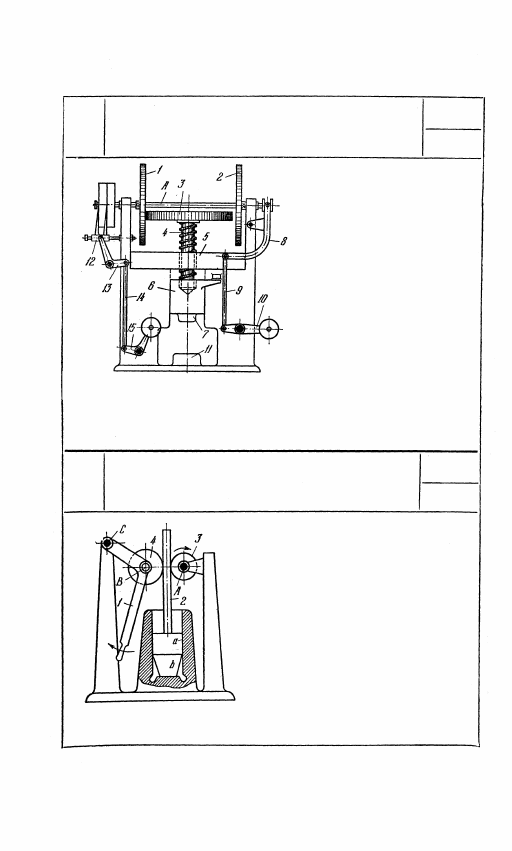

При вращении дисков 1 и 2,

находящихся на одном валу

А, вращение передается через

один из них диску-маховику

3, который соединен с винтом

4. При контактах маховика 3

с диском 1 винт 4, ввинчи-

ваясь в неподвижную гайку

5 и нажимая на диск 6,

опускает закрепленный на

нем штамп 7. По мере опуска-

ния штампа скорость его

увеличивается. Для подъема

штампа диск-маховик 3 при-

водится в соприкосновение

с диском 2 при помощи от-

водки 8 и звеньев 9, 10. При этом винт 4 вращается в противо-

положном направлении, отчего штамп 7 поднимается, причем

скорость его к концу хода замедляется. Отводка 12 и звенья 13,

14, 15 служат для перевода ремня со шкива холостого хода на

шкив рабочего хода.

Баба b молота, скользящая в не-

подвижных направляющих а, име-

ет плоский шток 2, зажатый между

приводным роликом 3, вращающим-

ся вокруг неподвижной оси A,

и нажимным роликом 4, вращаю-

щимся вокруг оси В рычага 1,

вращающегося вокруг неподвижной

оси С. Подъем бабы b молота осу-

ществляется непрерывно вращаю-

щимся приводным роликом 3 при

положении рычага 1, указанном

на чертеже. Опускание бабы молота

осуществляется под действием его веса при повороте рычага 1

в направлении, указанном стрелкой.

312

3265

ФРИКЦИОННО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПАДАЮЩЕГО МОЛОТА

СФ

ММ

3264

ФРИКЦИОННЫЙ МЕХАНИЗМ ПРЕССА

СФ

ММ

11. МЕХАНИЗМЫ БЕССТУПЕНЧАТЫХ ПЕРЕДАЧ

(3266—3287)

3267

Ф Р И К Ц И О Н Н Ы Й МЕХАНИЗМ ЛОБОВОЙ

БЕССТУПЕНЧАТОЙ ПЕРЕДАЧИ

СФ

БП

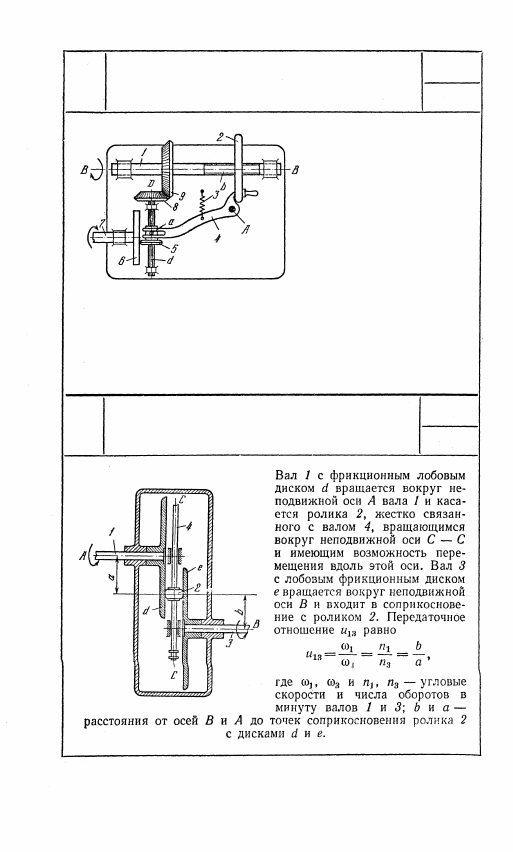

Шлицевый валик 1 вра-

щается вокруг неподвиж-

ной оси А — А. Вал 3

с лобовым диском а вра-

щается вокруг неподвиж-

ной оси В — В вала 3.

Ролик 2 при помощи уст-

ройства 5, схематично по-

казанного на чертеже, мо-

жет скользить вдоль оси

A — A валика 1 и иметь

касание с диском а в раз-

личных точках, лежащих

выше или ниже оси

В — В, и тем самым изме-

нять скорость диска и на-

правление его вращения. Прижим диска а к ролику осуществля-

ется винтом 4.

313

3266

ФРИКЦИОННЫЙ МЕХАНИЗМ

ЛОБОВОЙ БЕССТУПЕНЧАТОЙ

ПЕРЕДАЧИ С ОДНИМ ДИСКОМ

СФ

БП

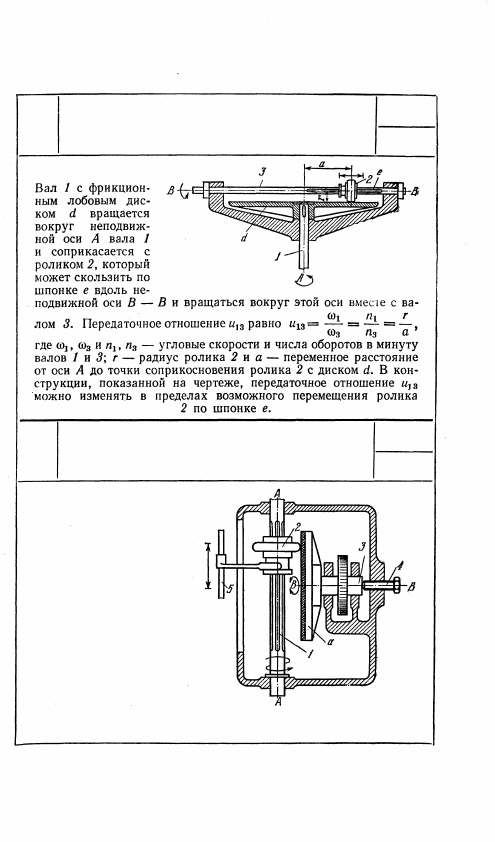

На выходном валу 1, вра-

щающемся вокруг непод-

вижной оси В — В, нахо-

дится маховик 2, управ-

ляемый от руки. Маховик

2 входит в винтовую пару

с винтом b вала 1. К махо-

вику 2 постоянно прижи-

мается при помощи пру-

жины 3 рычаг 4, повора-

чивающийся вокруг не-

подвижной оси А. Вилка

рычага 4 скользит по пальцу а втулки фрикционного ролика 5,

который касается ролика 6 вала 7 и может по шпонке d переме-

щаться вдоль оси D. Перемещением маховика 2 вдоль оси В — В

устанавливается необходимая скорость вращения вала 1, полу-

чаемая от вала 7 через фрикционную передачу 6, 5 и зубчатую

коническую передачу 9, 8.

3269

ФРИКЦИОННЫЙ МЕХАНИЗМ

ЛОБОВОЙ БЕССТУПЕНЧАТОЙ

ПЕРЕДАЧИ С ДВУМЯ ДИСКАМИ

СФ

БП

314

3268

ФРИКЦИОННО-ЗУБЧАТЫЙ

МЕХАНИЗМ КВЕЛЯ

СФ

БП
