Механизмы в современной технике (Артоболевский) - часть 578





5. МЕХАНИЗМЫ С ОСТАНОВКАМИ (3252)

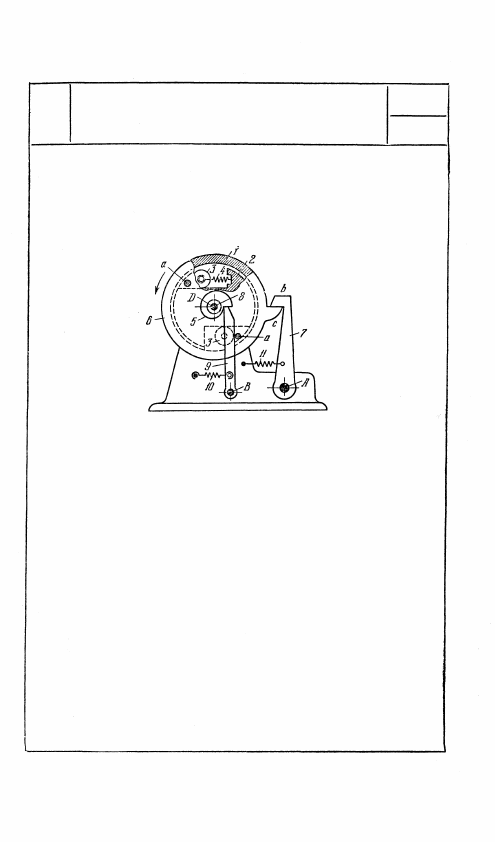

Непрерывно вращающийся вокруг неподвижной оси D барабан 1

имеет общую геометрическую ось с диском 2, в вырезы которого

помещены шарики 3, находящиеся под воздействием пружин 4.

Заклиниванию шариков 3 между барабаном 1 и диском 2 препят-

ствуют шпильки а, укрепленные на диске 6, сидящем свободно на

валу 8. Диск 6 удерживается от вращения зубцом b спускового

рычага 7, вращающегося вокруг неподвижной оси А, При быст-

ром повороте по часовой стрелке спускового рычага 7 пружины 4

заклинивают шарики 3 и тем самым осуществляется сцепление

барабана 1 с диском 2. В конце оборота дисков 2 и 6 зуб с встре-

чает на своем пути возвратившийся в исходное положение зуб b

рычага 7. Для предотвращения возможности обратного хода

диска 6 предусмотрены кулачок 5 и собачка 9, вращающаяся

вокруг неподвижной оси В. Пружины 10 и 11 обеспечивают

силовое замыкание собачек 9 и рычага 7 с кулачком 5 и диском 6.

303

3252

ФРИКЦИОННО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ОСТАНОВКАМИ

СФ

О

6. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (3253)

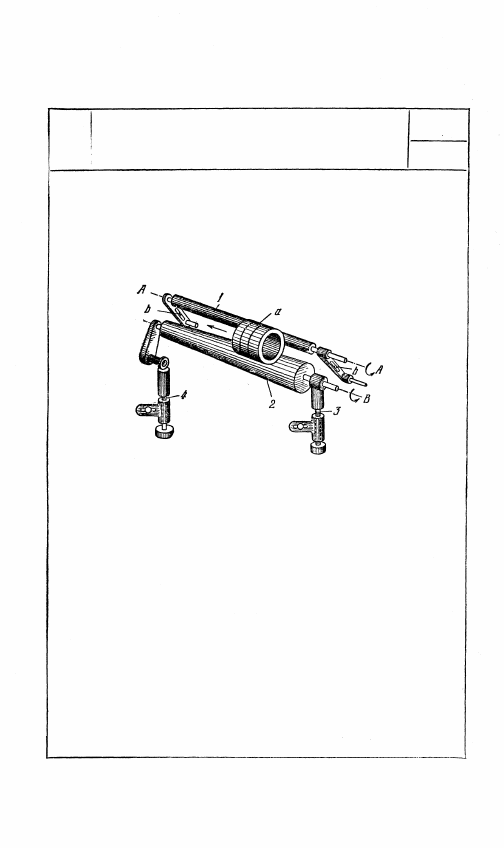

При вращении валиков 1 и 2 в одном направлении

кольца а, подлежащие шлифовке, скользят к шлифо-

вальному кругу. Для жесткой установки цилиндриче-

ского валика 1 соответственно диаметру колец служат

штифты b, а для жесткой установки конического ва-

лика 2 служат винтовые устройства 3 и 4, подробно

не показанные на чертеже. Цилиндрический валик 1

вращается вокруг неподвижной оси А — A, а кониче-

ский валик 2 вращается вокруг неподвижной оси В,

параллельной оси А — A.

304

3253

ФРИКЦИОННЫЙ МЕХАНИЗМ

ПОДАЧИ КОЛЕЦ

СФ

СП

7. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ

(3254—3258)

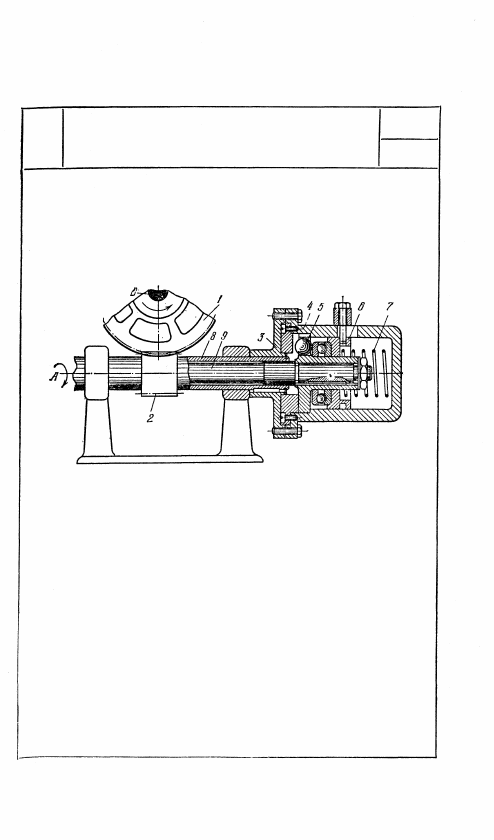

Червячное колесо 1, вращающееся вокруг неподвижной оси В,

входит в зацепление с червяком 2, жестко связанным с ва-

лом 8, вращающимся вокруг неподвижной оси А. Выходной

вал 9 вращается вокруг оси A. При нормальной нагрузке на

валу 9 вращение ему сообщается посредством фланцев 3, 4,

связанных с полым валом 8, и шариков 5, находящихся под

действием траверзы 6 с пружиной 7. При повышенной на-

грузке шарики 5 проскальзывают и вал 9 останавливается.

305

3254

ФРИКЦИОННО-ЗУБЧАТЫЙ МЕХАНИЗМ

ПРЕДОХРАНИТЕЛЬНОЙ МУФТЫ

СФ

МС

3255

ФРИКЦИОННО-РЫЧАЖНЫЙ МЕХАНИЗМ

МУФТЫ

СФ

МС

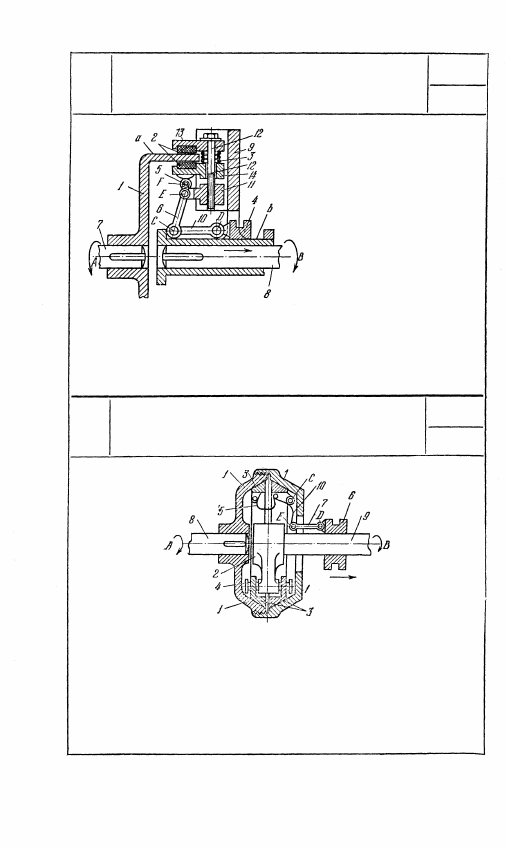

Муфта состоит из кожуха 1, жестко связанного с валом 8 и вра-

щающегося вокруг неподвижной оси A вала 8. Крестовина 2,

жестко связанная с валом 9, вращается вокруг неподвижной

оси В вала 9 и имеет на штырях 4 фрикционные конусы 3. От-

водка 6 скользит по валу 9 и входит во вращательную пару D

со звеном 7, входящим во вращательную пару Е с коромыслом 10,

вращающимся вокруг оси С крестовины 2. Прижим конусов 3

осуществляется пружиной 5. Для выключения муфты необхо-

димо отводку 6 переместить вправо.

306

3256

ФРИКЦИОННО-РЫЧАЖНЫЙ МЕХАНИЗМ

МУФТЫ С ПРУЖИННЫМ ЗВЕНОМ

СФ

МС

Звено 1 муфты, жестко

связанное с валом 7, вра-

щается вокруг неподвиж-

ной оси А вала 7. Звено 9,

жестко связанное с ва-

лом 8, вращается вокруг

неподвижной оси В ва-

ла 8. Отводка 4 может

скользить по направляю-

щей b звена 9. Звено 10

входит во вращательные

пары С и D со звеном 6

и отводкой 4. Звено 6

вращается вокруг оси Е звена 11, входящего в винтовую пару

с винтом 12. Ролик 5 вращается вокруг оси F звена 6 и прижимает,

звено 14. Звено 13 можно установить в требуемом положении

винтом 12. Фрикционные колодки 2 зажимают часть а звена 1

муфты. Выключение муфты производится отводкой 4. При этом

пружина 3 размыкает фрикционные колодки 2.
