Механизмы в современной технике (Артоболевский) - часть 576

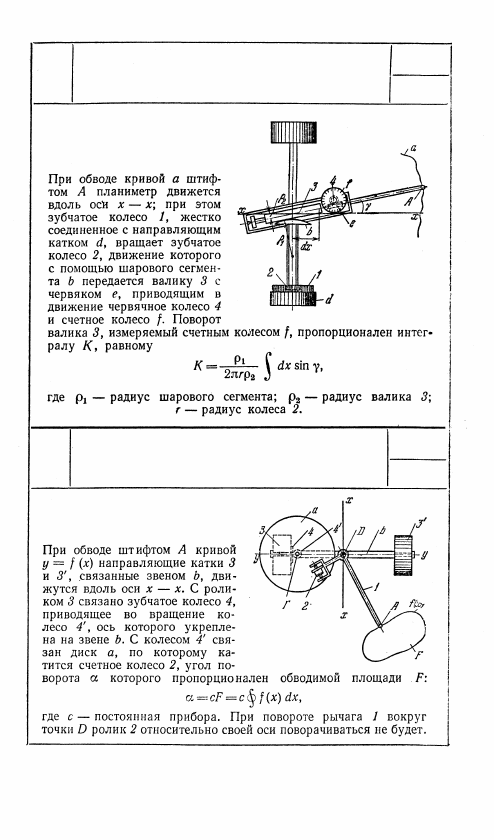

3243

ФРИКЦИОННО-ЗУБЧАТЫЙ МЕХАНИЗМ

СФЕРИЧЕСКИ-КАТКОВОГО

ПРЯМОЛИНЕЙНОГО ПЛАНИМЕТРА

СФ

МО

3244

ФРИКЦИОННО-ЗУБЧАТЫЙ МЕХАНИЗМ

ДИСКОВО-КАТКОВОГО

ПРЯМОЛИНЕЙНОГО ПЛАНИМЕТРА

СФ

МО

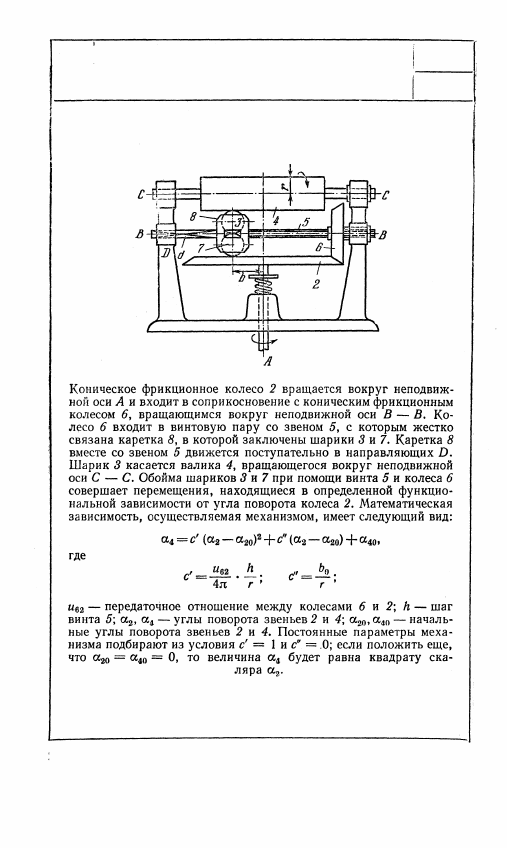

295

ФРИКЦИОННЫЙ МЕХАНИЗМ

3245 ДЛЯ ВОЗВЫШЕНИЯ ВО ВТОРУЮ

СТЕПЕНЬ

СФ

МО

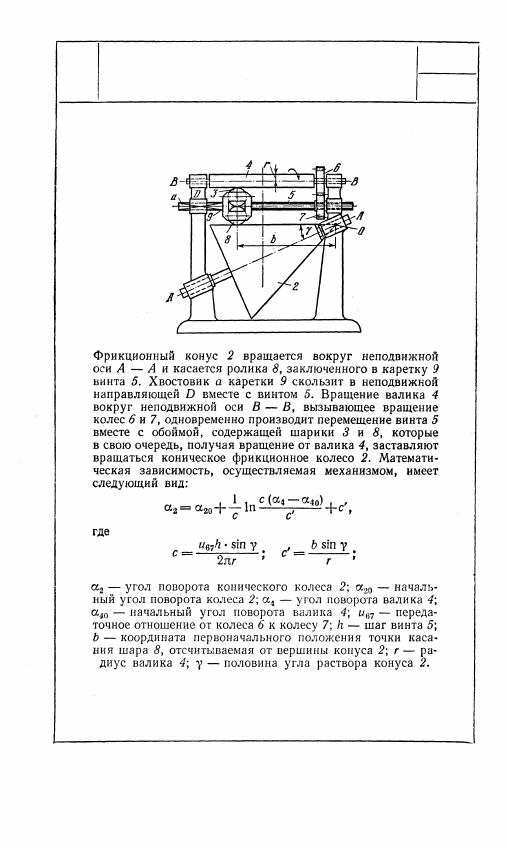

296

3246

ФРИКЦИОННЫЙ МЕХАНИЗМ

ДЛЯ ПОЛУЧЕНИЯ

ЛОГАРИФМИЧЕСКОЙ ФУНКЦИИ

СФ

МО

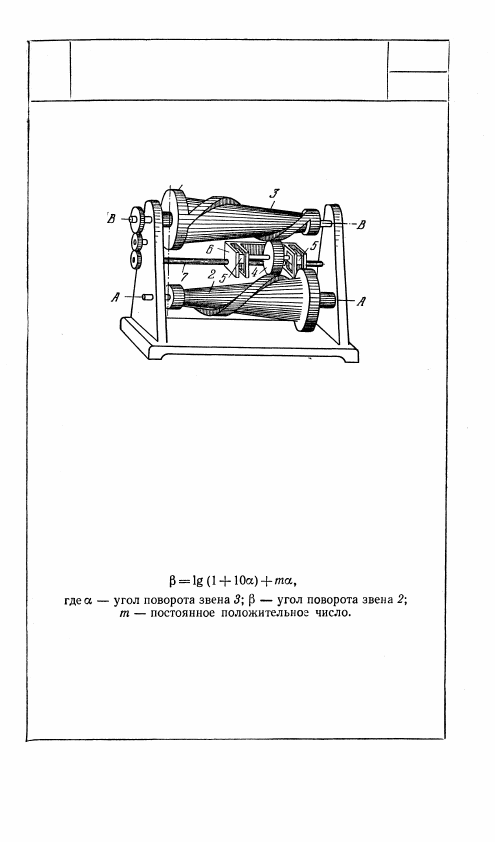

Скорость движения звена 2, вращающегося вокруг не-

подвижной оси А — A, есть непериодическая функция

поворота колеса 3, вращающегося вокруг неподвижной

оси В — В, т. е. необходимое движение звена 2 можно

осуществить только для некоторой области значений угла

поворота звена 3. Ось звена 4 получает плоское поступа-

тельное движение в зависимости от угла поворота звена 3.

Промежуточное колесо 4 вращается вокруг оси, укреплен-

ной в ползушках 5, которые движутся перпендикулярно

осям колес в плоскости, параллельной этим осям. Пол-

зушки движутся в звене 6, которое винтом 7 перемещается

параллельно осям колес на величину, пропорциональную

углу поворота звена 3. Винт 7 приводится в движение от

звена 3 при помощи зубчатой передачи. Преобразование

движения осуществляется по закону

297

3247

ФРИКЦИОННЫЙ МЕХАНИЗМ

ДЛЯ ПОЛУЧЕНИЯ

ЛОГАРИФМИЧЕСКОЙ ФУНКЦИИ

СФ

МО

298
