I. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ

ОБЩЕГО НАЗНАЧЕНИЯ (3231—3239)

3231

ФРИКЦИОННО-РЫЧАЖНЫЙ  П Л А Н Е Т А Р Н Ы Й

М Е Х А Н И З М КРУГОВ КАРДАНА

СФ

м

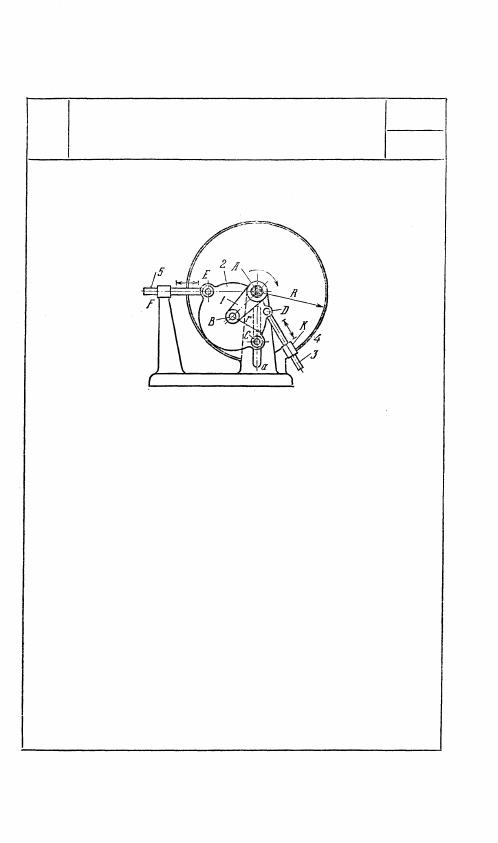

Водило 1 вращается вокруг неподвижной оси А,

входя во вращательную пару В с фрикционным ко-

лесом 2, перекатывающимся без скольжения по

внутренней стороне обода неподвижного фрикцион-

ного колеса 4. Размеры звеньев механизма удовлет-

воряют условию R = 2r, где R — радиус большого

колеса, а r — радиус малого колеса. Палец С, при-

надлежащий колесу 2, ось которого лежит на ок-

ружности радиуса r, скользит в прямолинейной

направляющей а, ось которой проходит через точ-

ку A. Колесо 2 входит во вращательные пары Е

и D со звеньями 5 и 3, движущимися возвратно-

поступательно в неподвижных направляющих F

и K, оси которых проходят через точку А. Точки Е

и D лежат на окружности радиуса r. При вращении

водила 1 звенья 3 и 5 совершают возвратно-поступа-

тельное движение.

287

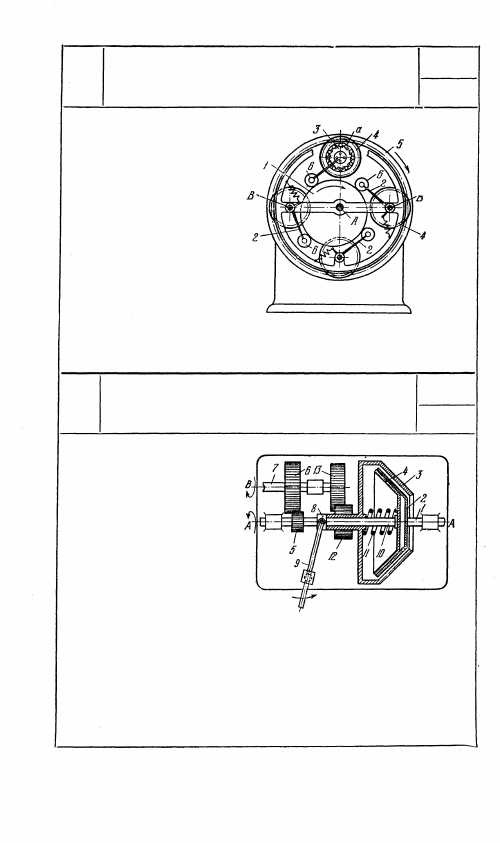

Круглый эксцентрик 1

вращается вокруг не-

подвижной оси А. Ро-

лики 6, принадлежа-

щие рычагам 2, вра-

щающимся вокруг не-

подвижных осей В—B,

перекатываются по

профилю эксцентрика.

Рычаги 2, жестко сое-

диненные с храповыми

колесами 3, сообщают

прерывистое движение

посредством роликов а

зубчатым колесам 4 и находящемуся с ними в зацеплении зуб-

чатому колесу 5, вращающемуся вокруг оси А.

3233

ФРИКЦИОННО-ЗУБЧАТЫЙ  М Е Х А Н И З М

ДВУХСКОРОСТНОЙ  П Е Р Е Д А Ч И

СФ

М

С валом 1, вращающимся

вокруг неподвижной оси

А — А, жестко связан ко-

нус 2, с которым при ма-

лых передаточных отно-

шениях соединяется ко-

нус 3, а при больших —

конус 4, жестко связан-

ный с валом 10 с зубчатым

колесом 5. Движение от

вала 1 с помощью ко-

нуса 4, прижатого пружи-

ной 11 к конусу 2, и зубчатых колес 5 и 6 передается выходному

валу 7, вращающемуся вокруг неподвижной оси В. При повороте

рычага 9 в направлении, указанном стрелкой, кольцо 8 смещает

зубчатое колесо 5 и связанный с ним вал 10 с конусом 4. При

этом конус 4 расцепляется с конусом 2, а конус 3 вводится в за-

цепление с конусом 2 и вращение валу 7 сообщается при помощи

зубчатого колеса 12, закрепленного на втулке конуса 3, и зуб-

чатого колеса 13, закрепленного на валу 7.

288

3232

ФРИКЦИОННО-РЫЧАЖНЫЙ

МЕХАНИЗМ АВТОЛОГА

СФ

М

3234

ФРИКЦИОННЫЙ МЕХАНИЗМ

КОНИЧЕСКОЙ ПЕРЕДАЧИ

С ПАРАЛЛЕЛЬНЫМИ ОСЯМИ

СФ

М

3235

ФРИКЦИОННО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПОВОРОТА БАРАБАНА

СФ

М

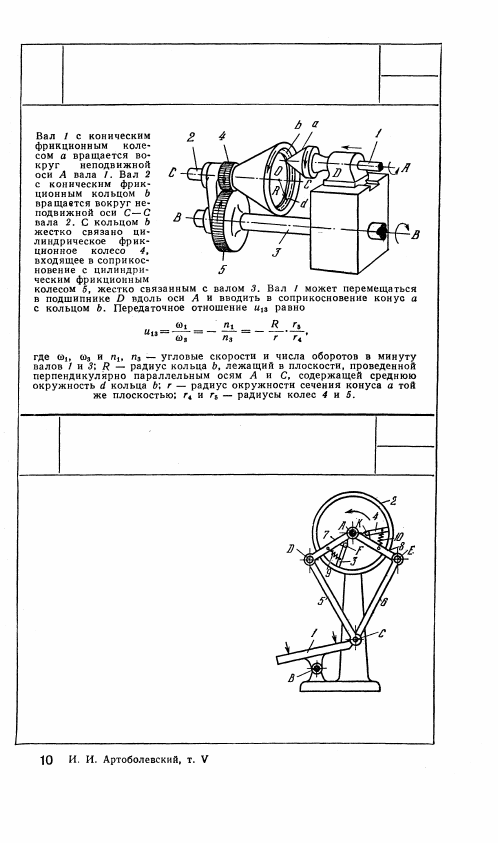

Барабан 2 вращается вокруг неподвиж-

ной оси А. Звено 1, выполненное

в форме ножной педали, имеет кача-

тельное движение вокруг неподвижной

оси В и входит во вращательные пары С

со звеньями 5 и 6, которые входят во

вращательные пары D и Е со звеньями 7

и 8, вращающимися вокруг оси А. Со-

бачка 3 вращается вокруг оси F звена 7,

а собачка 4 вращается вокруг оси K

звена 8. Размеры звеньев механизма

удовлетворяют условиям: CD = СЕ и

AD = АЕ. Пружины 9 и 10 обеспечи-

вают силовое замыкание собачек 3 и 4

барабана 2, При нажатии на педаль 1

собачки 3 и 4 попеременно заклиниваются и барабан 2 вращается

в одном и том же направлении, указанном стрелкой.

289

3236

ФРИКЦИОННО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПОВОРОТА БАРАБАНА

СФ

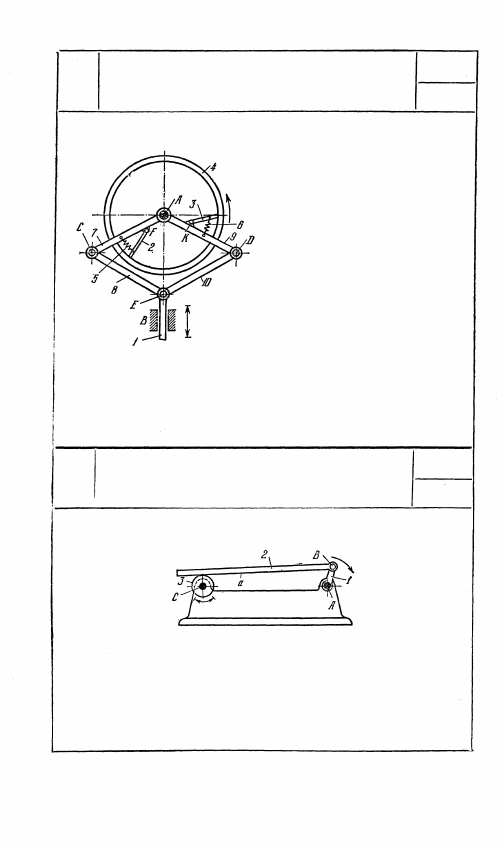

Барабан 4 вращается вокруг не-

подвижной оси А. Звено 1 дви-

жется возвратно-поступательно

в неподвижной направляющей В

и входит во вращательные пары Е

со звеньями 8 и 10, входящими

во вращательные пары С и D

со звеньями 7 и 9, вращающи-

мися вокруг оси А. Собачка 2

вращается вокруг оси F звена 7,

а собачка 3 вращается вокруг

оси K звена 9. Размеры звеньев

механизма удовлетворяют усло-

вию AD = DE= ЕС = СА.

Пружины 5 и 6 обеспечивают

силовое замыкание собачек 2 и 3 и барабана 4. При возвратно-

поступательном движении звена 1 собачки 2 и 3 попеременно

заклиниваются и барабан 4 вращается в одном и том же напра-

влении, указанном стрелкой.

3237

ФРИКЦИОННО-РЫЧАЖНЫЙ МЕХАНИЗМ

СФ

М

Кривошип 1 вращается вокруг неподвижной оси А и входит во

вращательную пару В со звеном 2, которое соприкасается пло-

скостью а с фрикционным роликом 3, вращающимся вокруг не-

подвижной оси С. Звено 2 своим весом прижимается к ролику 3,

вследствие чего под действием силы трения ролик 3 вращается

в противоположных направлениях.

290
