Механизмы в современной технике (Артоболевский) - часть 575





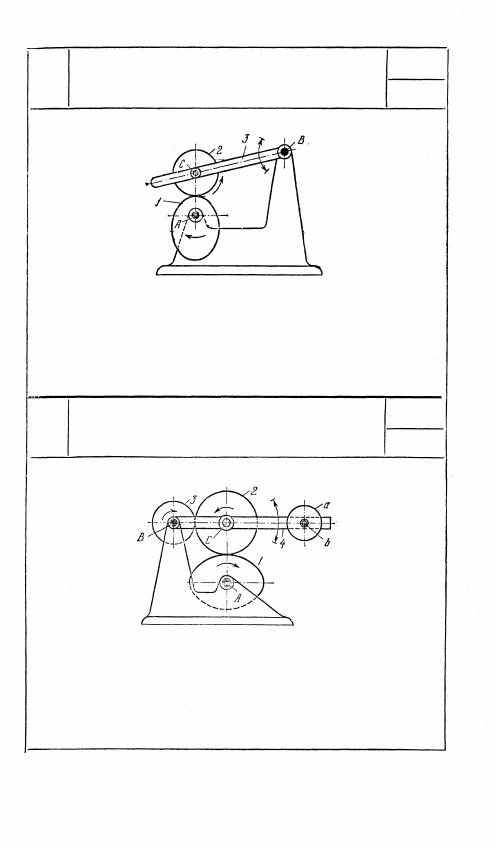

Эллиптическое фрикционное колесо 1 вращается вокруг непод-

вижной оси А, проходящей через фокус эллипса, и касается

фрикционного колеса 2, вращающегося вокруг оси С звена 3,

вращающегося вокруг неподвижной оси В. Колесо 2 совершает

сложное движение, состоящее из вращения вокруг своей оси С

и качательного движения вокруг неподвижной оси В. Силовое

замыкание механизма обеспечивается весом колеса 2 и рычага 3.

3239

ФРИКЦИОННО-РЫЧАЖНЫЙ МЕХАНИЗМ

С НЕКРУГЛЫМ КОЛЕСОМ

СФ

М

При равномерном вращении некруглого колеса 1 вокруг непод-

вижной оси А колесо 3 вращается неравномерно. Сцепление

колес обеспечивается грузом а, который можно устанавливать

в различных положениях вдоль рычага 4 и закреплять винтом b.

При вращении эллиптического фрикционного колеса 1 фрикцион-

ное колесо 2 получает сложное движение, вращаясь вокруг оси С

рычага 4 и вместе с рычагом вокруг неподвижной оси В.

291

3238

ФРИКЦИОННО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ЭЛЛИПТИЧЕСКИМ КОЛЕСОМ

СФ

М

2. МЕХАНИЗМЫ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВЫХ (3240)

3240

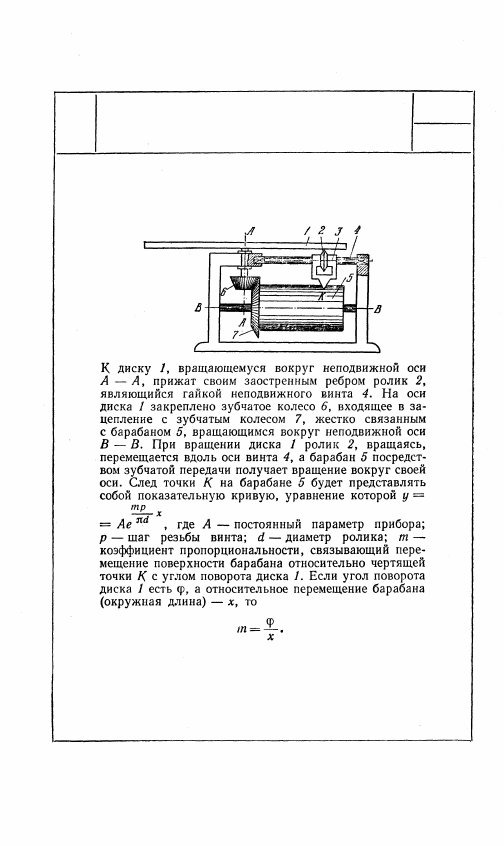

ФРИКЦИОННО-ЗУБЧАТЫЙ

МЕХАНИЗМ ДЛЯ ВОСПРОИЗВЕДЕНИЯ

ПОКАЗАТЕЛЬНОЙ КРИВОЙ

СФ

ВК

292

3. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

ОПЕРАЦИИ (3241-3249)

293

3241

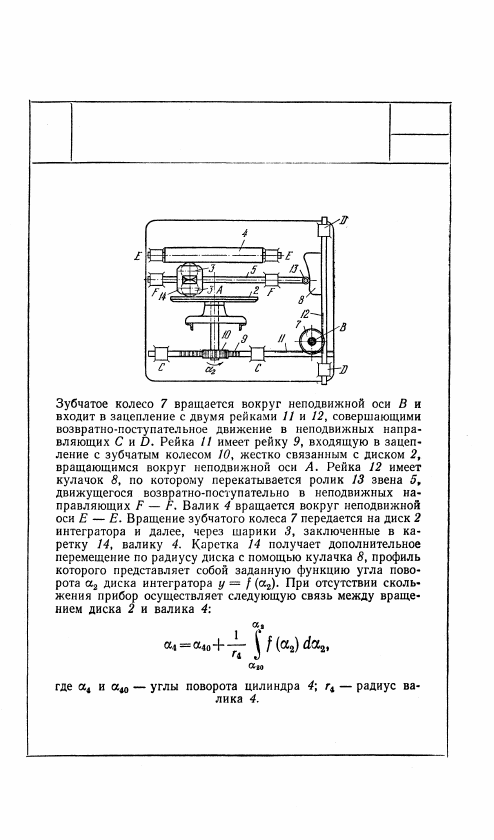

ФРИКЦИОННО-ЗУБЧАТЫЙ МЕХАНИЗМ

ШАРИКОВОГО ИНТЕГРАТОРА

СФ

МО

3242

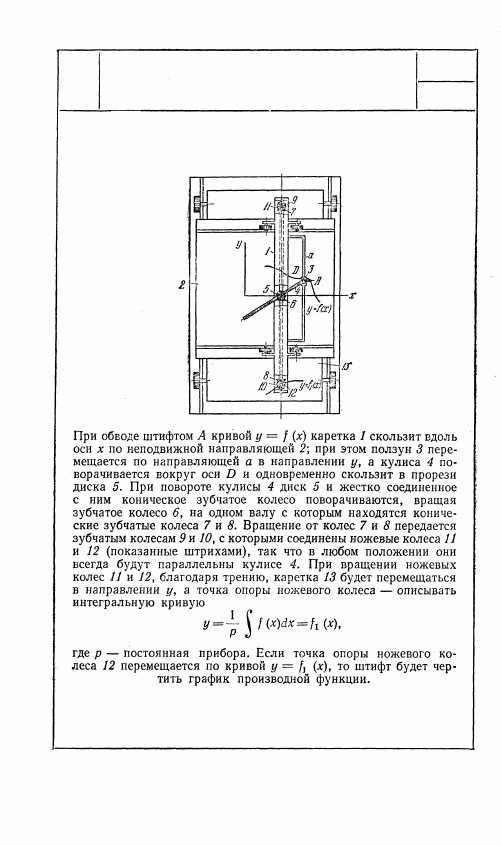

ФРИКЦИОННО-ЗУБЧАТЫЙ

МЕХАНИЗМ ИНТЕГРАФА

СФ

МО

294
