Механизмы в современной технике (Артоболевский) - часть 581





3270

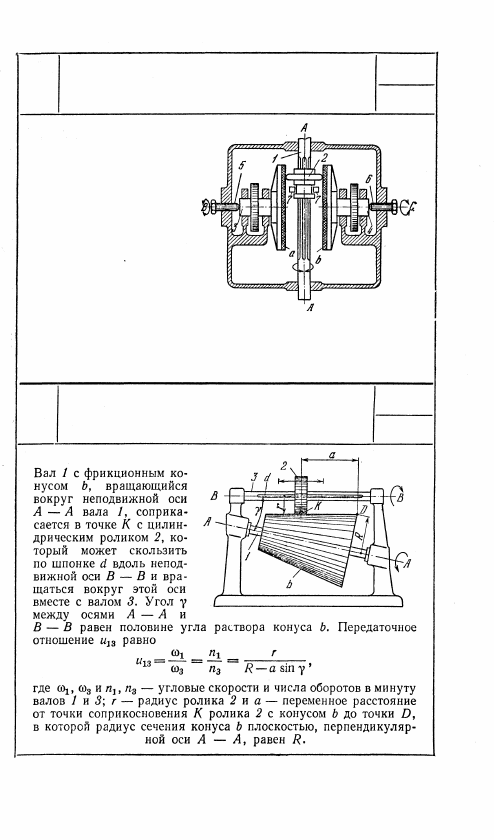

ФРИКЦИОННЫЙ МЕХАНИЗМ ИЗМЕНЕНИЯ

НАПРАВЛЕНИЯ И СКОРОСТИ

ВРАЩЕНИЯ ВЫХОДНЫХ ВАЛОВ

СФ

БП

Шлицевый валик 1 вра-

щается вокруг неподвиж-

ной оси А — А. Соосные

валы 3 и 4 с лобовыми

дисками а и b вращаются

вокруг неподвижных осей

В и С. Ролик 2 при помо-

щи устройства 7, схема-

тично показанного на чер-

теже, может скользить

вдоль оси А — А валика

1 и иметь касание с дис-

ками а и b в точках,

лежащих выше или ниже осей В и С, и тем самым сообщать диску

а с валом 3 и диску b с валом 4 вращение во взаимно противо-

положных и изменяемых направлениях. Прижим дисков а и b

к ролику 2 осуществляется винтами 5 и 6.

3271

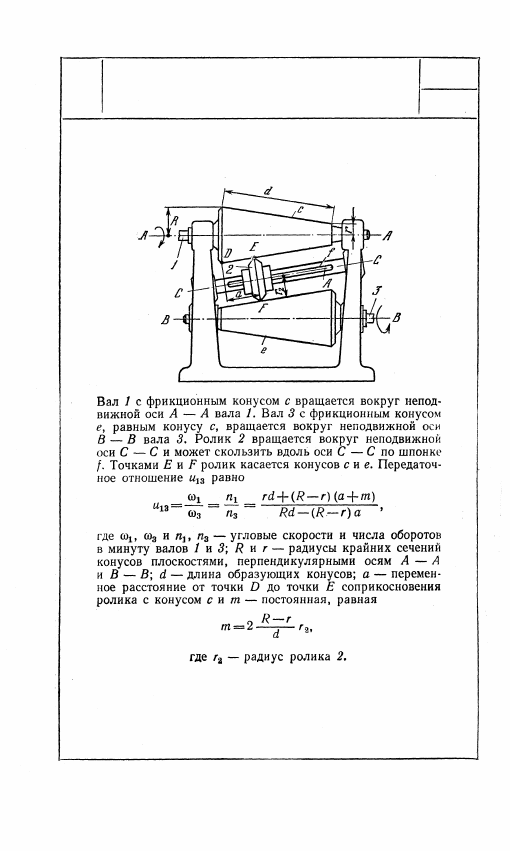

ФРИКЦИОННЫЙ МЕХАНИЗМ

КОНИЧЕСКОЙ БЕССТУПЕНЧАТОЙ

ПЕРЕДАЧИ С ОДНИМ КОНУСОМ

СФ

БП

315

316

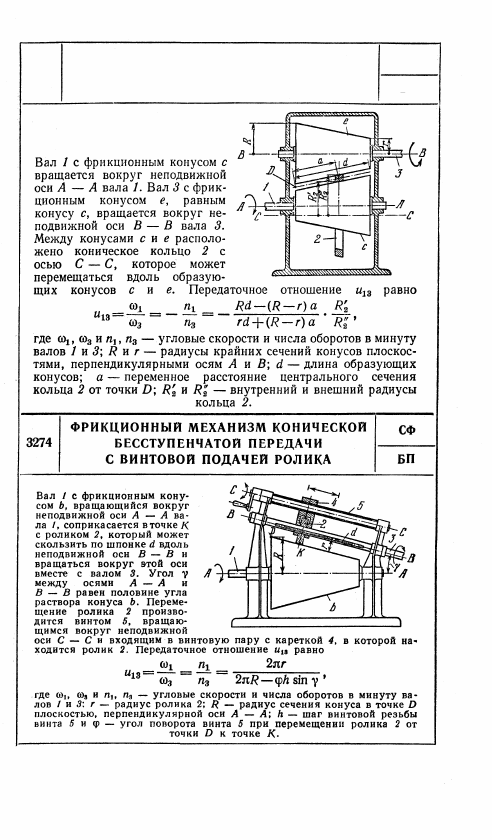

3272

ФРИКЦИОННЫЙ МЕХАНИЗМ

КОНИЧЕСКОЙ БЕССТУПЕНЧАТОЙ
ПЕРЕДАЧИ С ДВУМЯ КОНУСАМИ

СФ

БП

3273

ФРИКЦИОННЫЙ МЕХАНИЗМ

КОНИЧЕСКОЙ БЕССТУПЕНЧАТОЙ

ПЕРЕДАЧИ С КОЛЬЦОМ

СФ

БП

317

СФ

БП

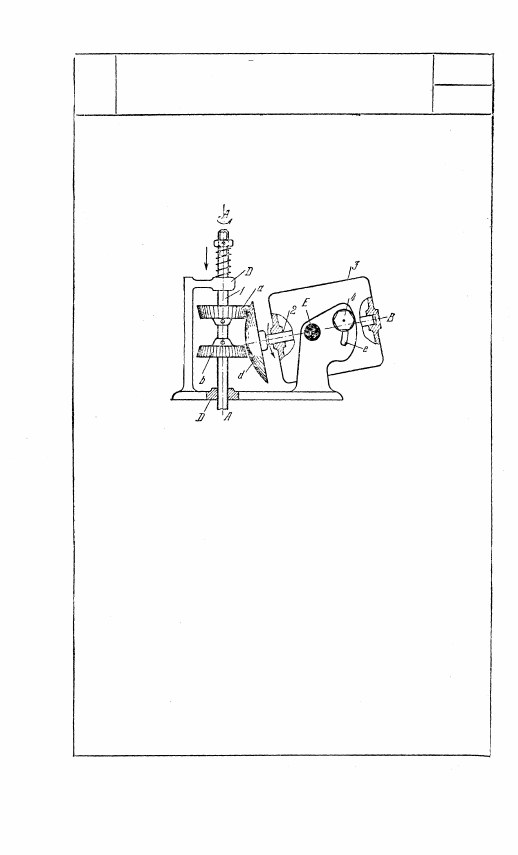

Вал 1 с двумя коническими фрикционными колесами

а и b вращается вокруг неподвижной оси А — А.

Вал 2, приводимый во вращение двигателем 3,

вращается вокруг оси В и имеет сферический фрик-

ционный диск d. Вал 1 может перемещаться посту-

пательно вдоль оси A — А в направляющих D.

При перемещении вала 1 вниз колесо а соприкаса-

ется с диском d и вал 1 приводится во вращение.

При движении вала 1 вверх в контакт с диском

d входит колесо b. При этом изменяется направле-

ние угловой скорости вала 1. Скорость вращения

вала 1 можно регулировать, изменяя угол наклона

оси В диска d поворотом двигателя 3 с валом 2

вокруг неподвижной оси Е и его закреплением

в прорези е винтом 4.

318

3275

ФРИКЦИОННЫЙ МЕХАНИЗМ ИЗМЕНЕНИЯ

НАПРАВЛЕНИЯ И СКОРОСТИ

ВРАЩЕНИЯ ВЫХОДНОГО ВАЛА
