4. МЕХАНИЗМЫ ОСТАНОВОВ, СТОПОРОВ

И ЗАПОРОВ (3205—3209)

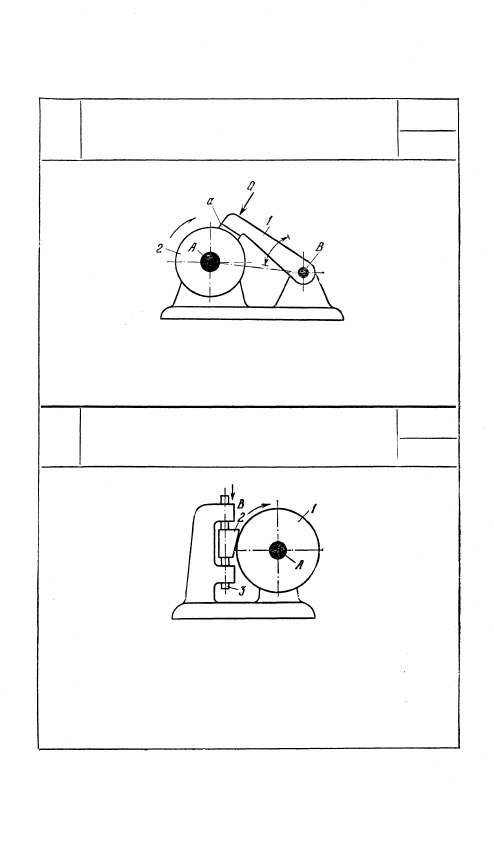

Диск 2 вращается вокруг неподвижной оси А. Коромысло 1

вращается вокруг неподвижной оси В и имеет колодку а.

Коромысло 1 под действием силы Q прижимает к диску 2

колодку а и застопоривает его в обоих направлениях.

3206

ФРИКЦИОННЫЙ КЛИНОВОЙ

МЕХАНИЗМ СТОПОРА

ПФ

03

Диск 1 вращается вокруг неподвижной оси А. Приз-

матическое звено 3 движется в направляющих B

и имеет плоский клин 2, соприкасающийся с ди-

ском 1. Диск 1 вращается в направлении, указанном

стрелкой. В обратном направлении вращение ди-

ска 1 невозможно, так как при соответствующем

выборе угла клина он заклинивает звено 3 и сто-

порит диск 1.

271

3205

Ф Р И К Ц И О Н Н Ы Й МЕХАНИЗМ
ОСТАНОВА С КОРОМЫСЛОМ

ПФ

03

3207

ФРИКЦИОННЫЙ МЕХАНИЗМ

ОСТАНОВА С ПОЛЗУНОМ

ПФ

03

Диск 2 вращается вокруг непод-

вижной оси А. Ползун 1 дви-

жется возвратно-поступательно

в неподвижной направляющей В

и имеет колодку а. Ползун 1

под действием силы Q прижимает

к диску 2 колодку а и застопоривает его в обоих направлениях.

3208

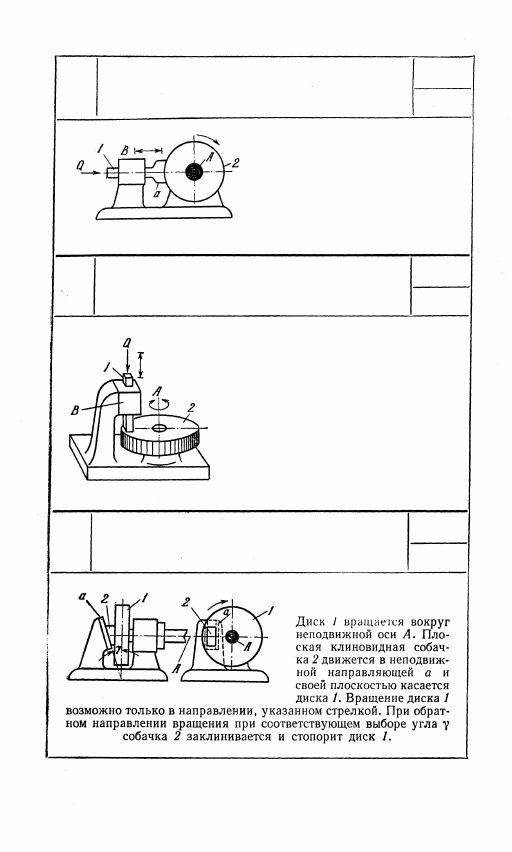

ПРОСТРАНСТВЕННЫЙ ФРИКЦИОННЫЙ

МЕХАНИЗМ ОСТАНОВА С ПОЛЗУНОМ

ПФ

03

Диск 2 вращается вокруг неподвижной

оси А. Ползун 1 движется возвратно-

поступательно в неподвижных направ-

ляющих В. Ползун 1 под действием

силы Q прижимается к диску 2 и засто-

поривает его в обоих направлениях.

3209

ПРОСТРАНСТВЕННЫЙ ФРИКЦИОННЫЙ

КЛИНОВОЙ МЕХАНИЗМ СТОПОРА

ПФ

03

272

5. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (3210-3214)

3210

ФРИКЦИОННЫЙ МЕХАНИЗМ

ПОДАЧИ ПОЛОСЫ

ПФ

СП

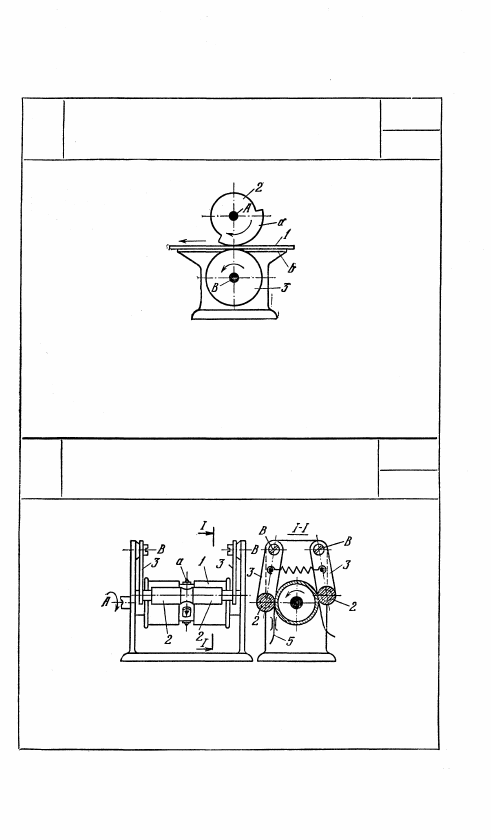

Неполное фрикционное колесо 2 вращается вокруг
неподвижной оси А. Полоса 1 скользит по неподвиж-

ной направляющей b. Подача полосы 1 происходит
периодически при соприкосновении с ней участка а
колеса 2. При этом полоса 1 сообщает вращение
колесу 3 вокруг неподвижной оси В, тем самым

помогая передвижению полосы 1.

3211

ФРИКЦИОННЫЙ МЕХАНИЗМ ПОДАЧИ

БУМАГИ В ОСЦИЛЛОГРАФЕ

ПФ

СП

Барабан 1 вращается вокруг неподвижной оси А. Звенья 3 враща-

ются вокруг неподвижных осей В и имеют ролики 2. При вращении

барабана 1 подается светочувствительная бумага 5, прижимаемая

к барабану роликами 2. Чтобы подача ленты была точной, подающий

барабан имеет штифты а, а на роликах 2 в соответствующих местах

выполнены канавки.

273

3212

ФРИКЦИОННЫЙ МЕХАНИЗМ ПОДАЧИ

ПЛАСТИНЧАТОЙ ЗАГОТОВКИ

ПФ

СП

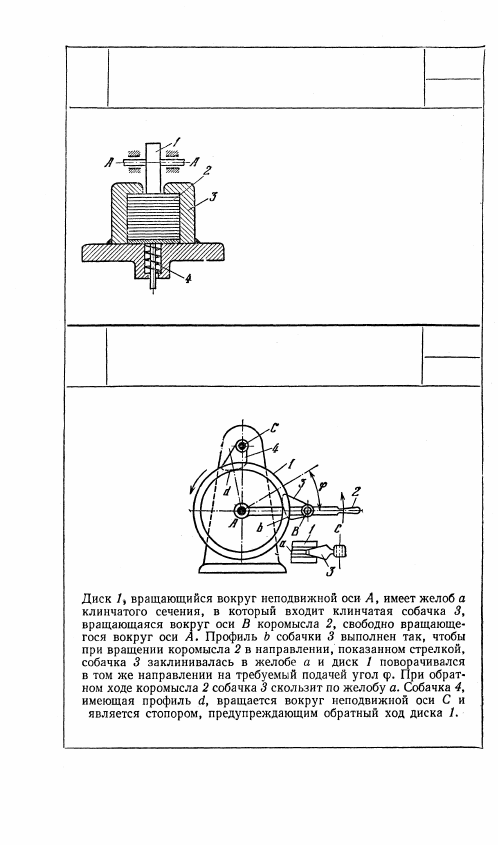

Упруго-эластичный эксцентрик 1 вра-

щается вокруг неподвижной оси А — А.

При вращении эксцентрика 1, соеди-

ненного с валом пресса, пластинчатая

заготовка 2 выталкивается из накопи-

теля 3 через щель, регулируемую щит-

ком (на чертеже не показано). Прижим

изделия к эксцентрику осуществляется

пружиной 4.

3213

ФРИКЦИОННЫЙ МЕХАНИЗМ ПОДАЧИ

С ЗАКЛИНИВАЮЩЕЙСЯ СОБАЧКОЙ

ПФ

СП
