Механизмы в современной технике (Артоболевский) - часть 569

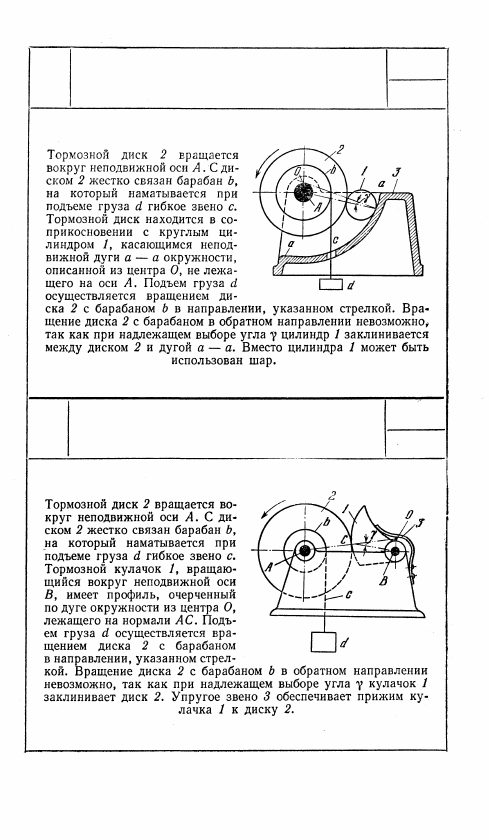

3196

ФРИКЦИОННЫЙ МЕХАНИЗМ

ШАРОВОГО ТОРМОЗА

ГРУЗОПОДЪЕМНОГО БАРАБАНА

ПФ

Тм

3197

ФРИКЦИОННЫЙ МЕХАНИЗМ

ГРУЗОПОДЪЕМНОГО БАРАБАНА

С КУЛАЧКОВЫМ ТОРМОЗОМ

ПФ

Тм

267

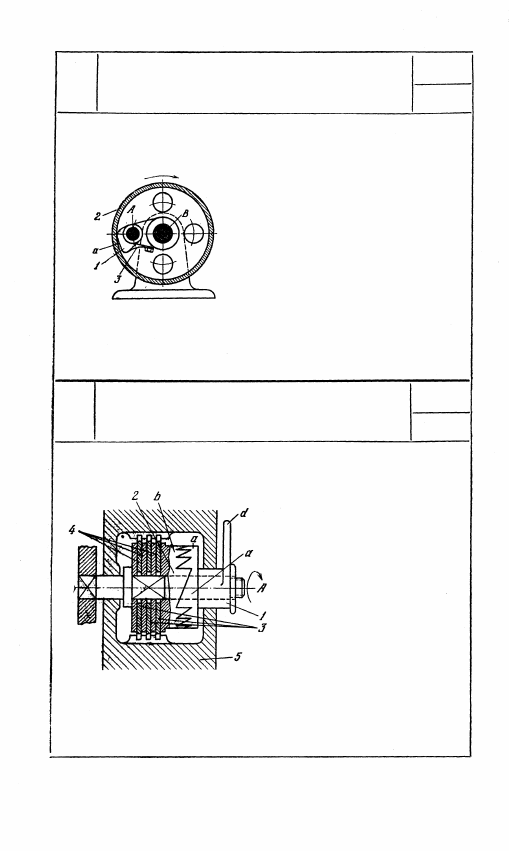

Барабан 2 вращается вокруг непод-

вижной оси В. Кулачок 1 вращается

вокруг неподвижной оси А и имеет

профиль, спроектированный так,

чтобы при вращении барабана 2

в направлении, указанном стрелкой,

кулачок 1 заклинивался между обо-

дом барабана 2 и неподвижной

осью А и затормаживал барабан 2.

При обратном направлении враще-

ния барабана 2 обод барабана сво-

бодно скользит по профилю ку-

лачка 1. Плоская пружина 3 обеспечивает контакт между кулач-

ком 1 и барабаном 2.

Звено 1, вращающееся вокруг

неподвижной оси A, имеет

зубья а, входящие в зацепле-

ние с зубьями b звена 2,

имеющего поступательное

движение вдоль оси А. На

звене 2 жестко закреплены

фрикционные диски 4. При

повороте рукоятки d звена 1

в направлении, указанном

стрелкой, зубья а звена 1

скользят относительно зубьев

b звена 2, прижимают фрик-

ционные диски 4 к фрикционным дискам 3 вращающегося бара-

бана 5 и затормаживают его.

268

3199

ФРИКЦИОННЫЙ МЕХАНИЗМ

МНОГОДИСКОВОГО ТОРМОЗА

с клиновыми ЗУБЬЯМИ

ПФ

Тм

3198

ФРИКЦИОННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ТОРМОЗА

ПФ

Тм

3200

ФРИКЦИОННЫЙ МЕХАНИЗМ

КОНУСНОГО ТОРМОЗА

ПФ

Тм

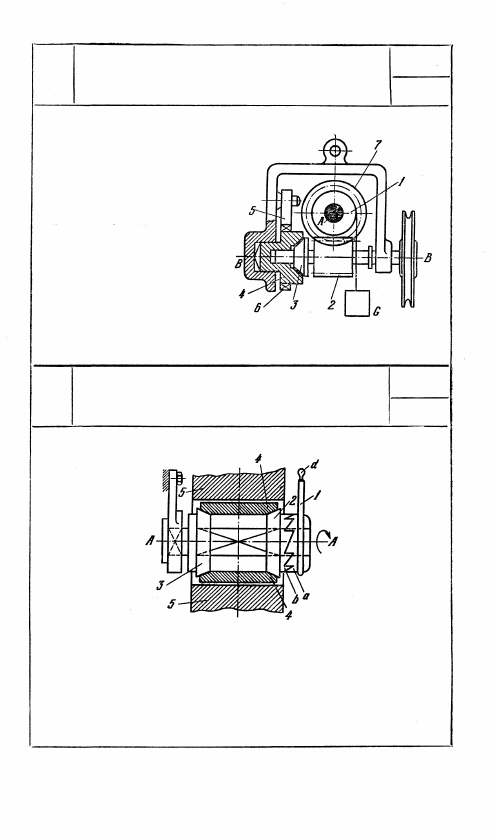

Червячное колесо 7 и жестко

связанный с ним диск 1 вра-

щаются вокруг неподвижной

оси А. Червяк 2 с жестко

связанным с ним конусом 3

вращаются вокруг неподвиж-

ной оси В — В и имеют по-

ступательное движение вдоль

этой оси. Груз G, подвешен-

ный к блоку 1 червячного ко-

леса 7, при опускании сдви-

гает червяк 2 вдоль оси влево

и прижимает конус 3 к ко-

нической чашке 4, запирае-

мой храповым колесом 6 с со-

бачкой 5. При подъеме груза храповое колесо освобождается.

3201

ФРИКЦИОННЫЙ МЕХАНИЗМ

ТОРМОЗА С ДВУМЯ КОНУСАМИ

ПФ

Тм

Звено 1, вращающееся вокруг неподвижной оси А  — А , имеет

зубья а, входящие в зацепление с зубьями b конуса 2, имеющего

поступательное движение вдоль оси А — А. При повороте ру-

коятки d звена 1 в направлении, указанном стрелкой, зубья а

смещаются относительно зубьев b и стягивают конусы 2 и 3.

При этом разрезная втулка 4, прижимаясь к барабану 5, заторма-

живает его.

269

3202

ФРИКЦИОННЫЙ МЕХАНИЗМ

С ВНУТРЕННЕЙ КЛИНОВОЙ

ПОВЕРХНОСТЬЮ ДИСКА

ПФ

Тм

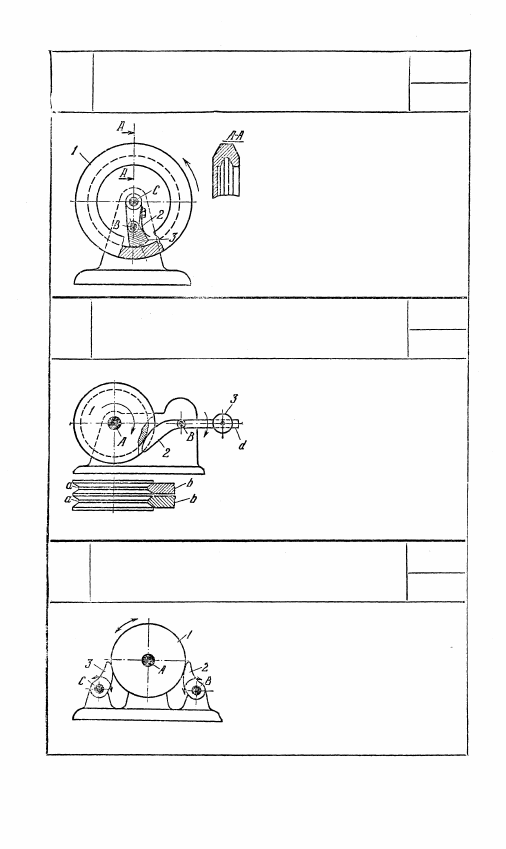

Тормозной диск 1, вращающийся

вокруг неподвижной оси С, имеет

внутреннюю клиновую поверх-

ность, в которую входит тормоз-

ная собачка 3. Диск 1 вращается

свободно в направлении, указан-

ном стрелкой. Вращение в про-

тивоположном направлении за-

тормаживается вследствие закли-

нивания собачки 3 в диске 1.

Пружина 2 обеспечивает сопри-

косновение собачки 3 с диском 1.

3203

ФРИКЦИОННЫЙ МЕХАНИЗМ

КЛИНЧАТОГО ТОРМОЗА

ПФ

Тм

Тормозной барабан 1, вращаю-

щийся вокруг неподвижной оси

А, имеет два желоба а клинча-

того сечения, в которые входят

два клинчатых выступа коро-

мысла 2, вращающегося вокруг

неподвижной оси В. Торможе-

ние барабана 1 осуществляется

прижимом выступов коромысла 2

к желобам барабана 1 с помо-

щью груза 3, перемещаемого

вдоль направляющей d коро-

мысла 2.

3204

ФРИКЦИОННЫЙ МЕХАНИЗМ

С ДВУМЯ ТОРМОЗНЫМИ СОБАЧКАМИ

ПФ

Тм

Диск 1 вращается вокруг неподвиж-

ной оси А. Тормозные собачки 2 и 3

поворачиваются вокруг неподвиж-

ных осей B и С. Профили соба-

чек 2 и 3 дают возможность враще-

ния диска в одном направлении и

заклинивают его в противоположном

направлении. Вращение диска 1

возможно в том или ином направ-

лении в зависимости от того, какая

из собачек, 2 или 3, не находится в соприкосновении с диском.

270
