ФРИКЦИОННЫЙ МЕХАНИЗМ

С НАЖИМНЫМИ  Р О Л И К А М И

ПФ

гл

Фрикционное колесо 1 вращается вокруг неподвижной оси А

и касается двух равных нажимных роликов 3, вращающихся

вокруг осей С и D ползунов 5, скользящих в неподвижных

направляющих а. Фрикционное колесо 2 вращается вокруг

неподвижной оси В. Вращение от колеса 1 к колесу 2 передается

нажимными роликами 3. Необходимая для передачи движения

сила нажатия создается пружиной 4, связывающей ползуны

друг с другом.

Фрикционное колесо 1 вращается вокруг неподвижной оси А

и касается двух равных роликов 2, вращающихся вокруг непод-

вижных осей B и С. На роликах 2 свободно надето кольцо 3.

Вращение от колеса 1 к кольцу 3 передается роликами 2. Необ-

ходимая для передачи движения сила нажатия создается весом

кольца 3, которое свободно висит на роликах.

263

3188

ФРИКЦИОННЫЙ МЕХАНИЗМ

С КОЛЬЦОМ

ПФ

м

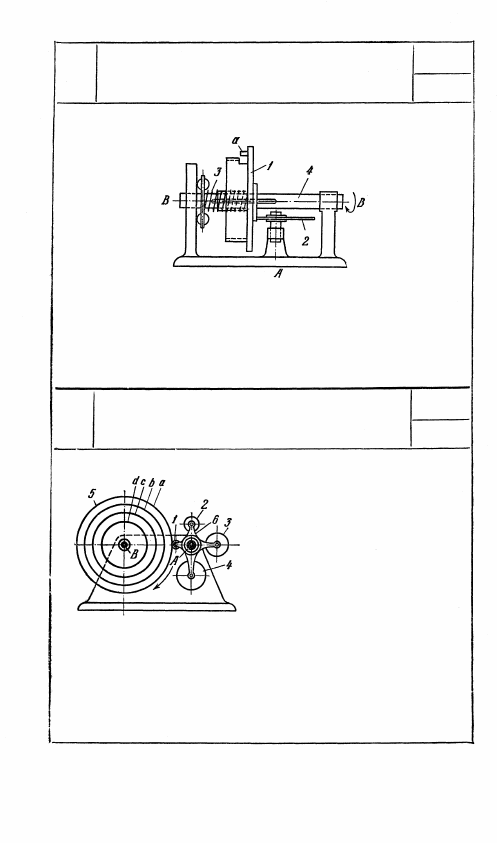

3189

ФРИКЦИОННЫЙ МЕХАНИЗМ ЩЕКУДОВА

С ДВУМЯ ЭКСЦЕНТРИКАМИ

ПФ

Эксцентрик 1 вращается вокруг неподвижной оси В — В и сколь-

зит вдоль этой оси. Эксцентрик 2 вращается вокруг неподвиж-

ной оси А и перемещает эксцентрик 1 вдоль оси вала 4. Палец а

эксцентрика 1 в определенном положении входит в прорезь

мальтийского креста (крест не показан) и останавливает его.

Пружина 3 прижимает эксцентрик 1 к эксцентрику 2.

3190

ФРИКЦИОННЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ ПЕРЕДАТОЧНЫМ

ОТНОШЕНИЕМ КОЛЕС

ПФ

М

Крестовина 6, вращающаяся вок-

руг неподвижной оси А, имеет че-

тыре фрикционных ролика, на-

ходящиеся в различных плоско-

стях. Ступенчатое фрикционное

колесо 5 вращается вокруг не-

подвижной оси В. Крестовину 6

можно устанавливать так, что

в касании будут находиться

или ролик 1 и ступень а колеса 5, или ролик 2 и ступень b ко-

леса 5, или ролик 3 и ступень с колеса 5, или ролик 4 и сту-

пень d колеса 5. Таким образом, может быть осуществлена пере-

дача движения с четырьмя различными передаточными отноше-

ниями. Четыре колеса 1,2,3,4 находятся в обойме, поворачи-

вающейся таким образом, что каждое колесо сцепляется с соот-

ветствующей ему фрикционной поверхностью колеса 5.

264

М

3. МЕХАНИЗМЫ ТОРМОЗОВ (3191-3204)

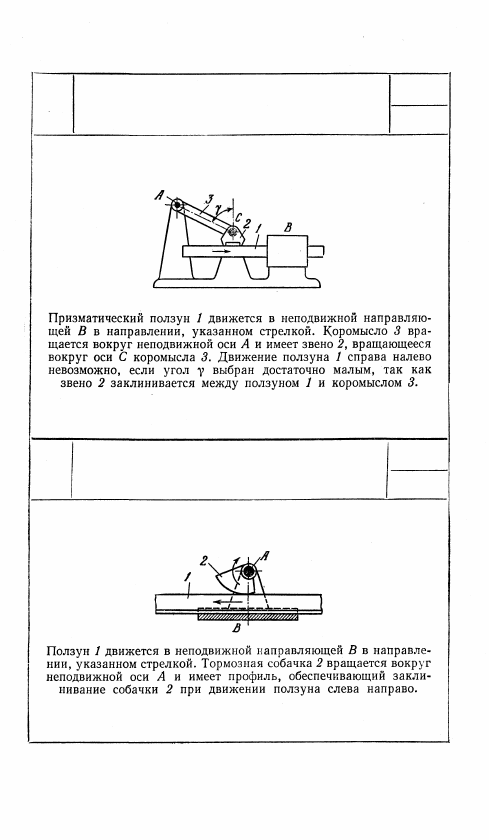

3191

ФРИКЦИОННЫЙ МЕХАНИЗМ

ТОРМОЖЕНИЯ ПОЛЗУНА

ПФ

3192

ФРИКЦИОННЫЙ МЕХАНИЗМ

ТОРМОЖЕНИЯ ПОЛЗУНА

ПФ

Тм

265

Тм

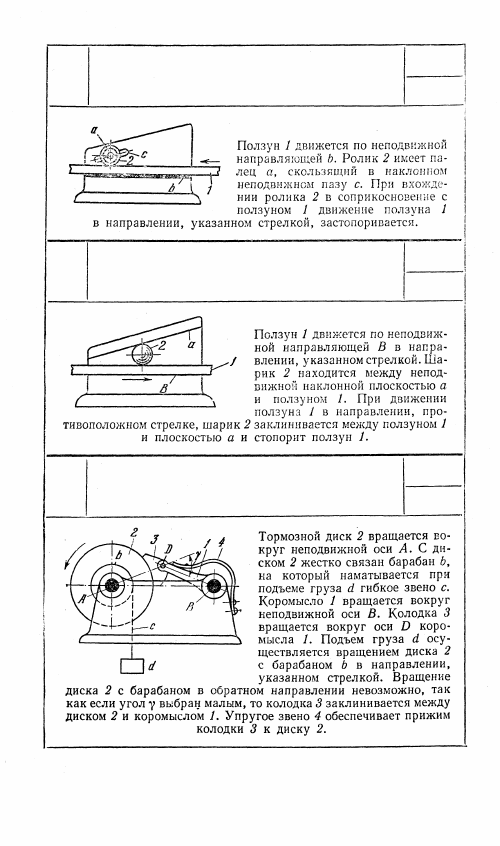

3193

ФРИКЦИОННЫЙ МЕХАНИЗМ

ТОРМОЖЕНИЯ ПОЛЗУНА

ПФ

Тм

3194

ФРИКЦИОННЫЙ МЕХАНИЗМ

С ШАРИКОВОЙ СОБАЧКОЙ

ПФ

3195

ФРИКЦИОННЫЙ МЕХАНИЗМ ТОРМОЗА

ГРУЗОПОДЪЕМНОГО БАРАБАНА

ПФ

Тм

266

Тм
