Механизмы в современной технике (Артоболевский) - часть 567





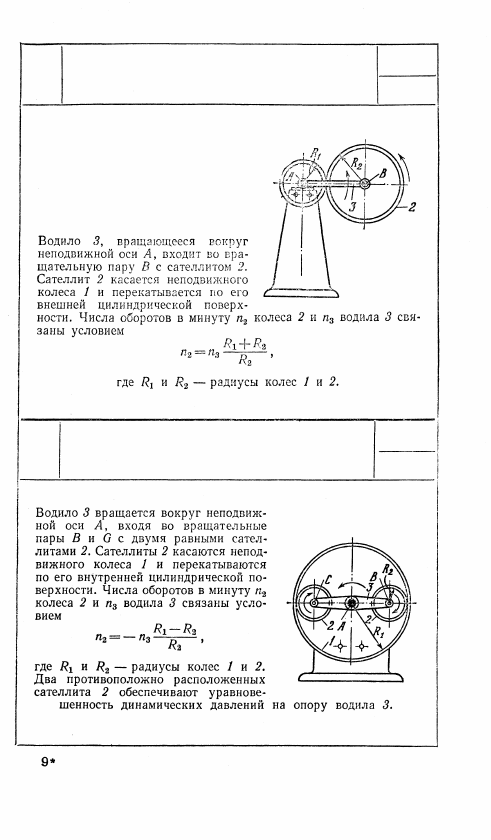

3180

ТРЕХЗВЕННЫЙ ПЛАНЕТАРНЫЙ

МЕХАНИЗМ ФРИКЦИОННЫХ КОЛЕС

С ВНЕШНИМ КАСАНИЕМ

ПФ

3181

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

ФРИКЦИОННЫХ КОЛЕС

С ВНУТРЕННИМ КАСАНИЕМ

ПФ

259

Т

Т

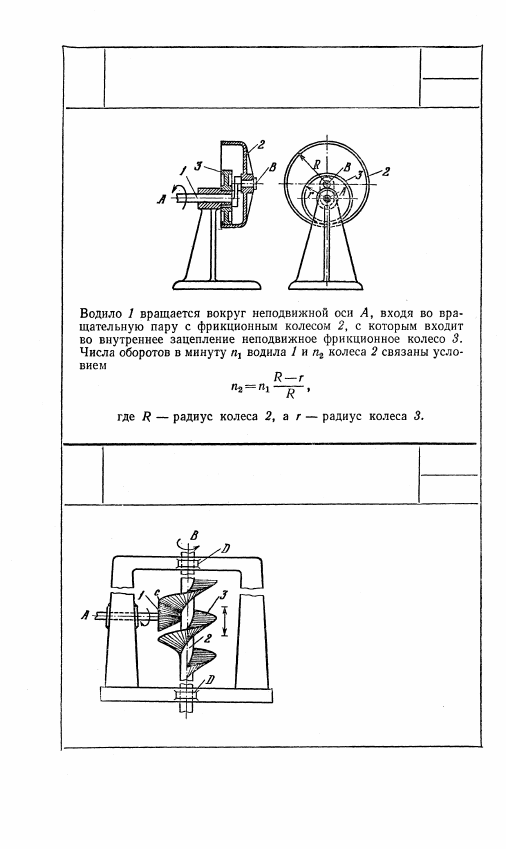

3182

ТРЕХЗВЕННЫЙ ФРИКЦИОННЫЙ

ПЛАНЕТАРНЫЙ МЕХАНИЗМ

С ВНУТРЕННИМ КАСАНИЕМ КОЛЕС

ПФ

3183

ФРИКЦИОННЫЙ МЕХАНИЗМ

ВИНТОВОЙ ПЕРЕДАЧИ

ПФ

Коническое фрикционное ко-

лесо 1 вращается вокруг

неподвижной оси А и каса-

ется по линии с профили-

рованной винтовой поверх-

ности 3 звена 2. Звено 2

движется возвратно-посту-

пательно в неподвижных на-

правляющих D — D и вра-

щается в них вокруг непод-

вижной оси В. При враще-

нии колеса 1 звено 2 полу-

чает винтовое движение.

260

Т

Т

2. МЕХАНИЗМЫ МНОГОЗВЕННЫЕ

ОБЩЕГО НАЗНАЧЕНИЯ (3184-3190)

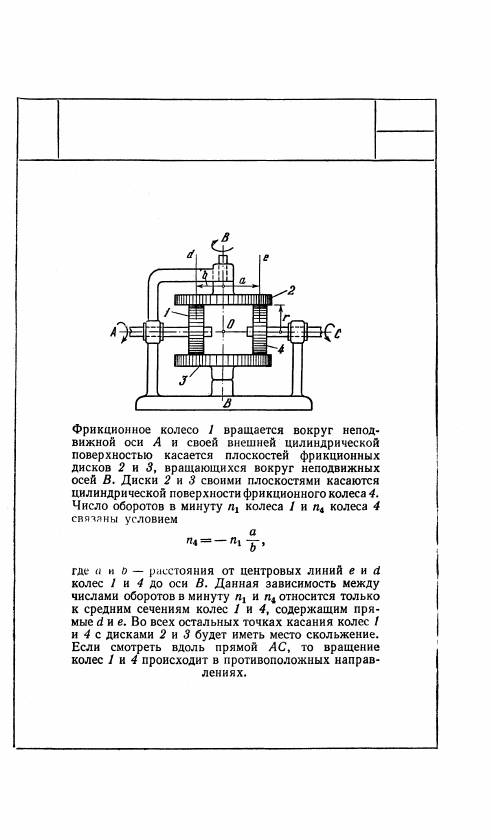

3184

МЕХАНИЗМ ЛОБОВОЙ

ФРИКЦИОННОЙ ПЕРЕДАЧИ

ПФ

м

261

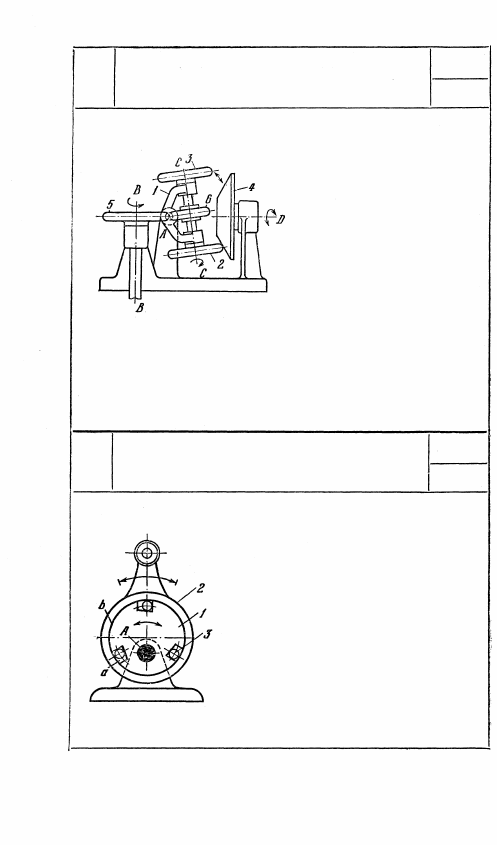

3185

МЕХАНИЗМ ФРИКЦИОННЫХ КОЛЕС

ДЛЯ ИЗМЕНЕНИЯ НАПРАВЛЕНИЯ

ВРАЩЕНИЯ ВЫХОДНОГО ЗВЕНА

ПФ

м

Фрикционное колесо 5 вра-

щается вокруг неподвижной

оси В — В и касается фрик-

ционного колеса б, вращаю-

щегося вокруг оси С — С

рамки 1. С колесом 6 жестко

связаны два равных фрик-

ционных колеса 2 и 3. Рамка 1

с колесами 2, 3 и 6 может

вращаться вокруг неподвижной оси А и вводить в соприкосно-

вение с коническим фрикционным колесом 4 колесо 2 или ко-

лесо 3. Колесо 4 вращается вокруг неподвижной оси D в двух

противоположных направлениях в зависимости от того, какое

из колес, 2 или 3, соприкасается с колесом 4.

3186

ФРИКЦИОННЫЙ ХРАПОВОЙ МЕХАНИЗМ

С ШАРИКОВЫМИ СОБАЧКАМИ

ПФ

М

Эксцентрик 1 имеет клиновидные про-

рези а, в которых перекатываются ша-

рики 3, касающиеся цилиндрической обой-

мы b звена 2. При повороте звена 2 по

часовой стрелке шарики 3 заклинива-

ются между обоймой b и эксцентриком 1

и поворачивают его вокруг неподвижной

оси A. При обратном направлении враще-

ния звена 2 эксцентрик остается в покое.

Таким образом, качательные движения

звена 2 преобразуются в прерывистое

движекиг эксцентрика 1.

262
