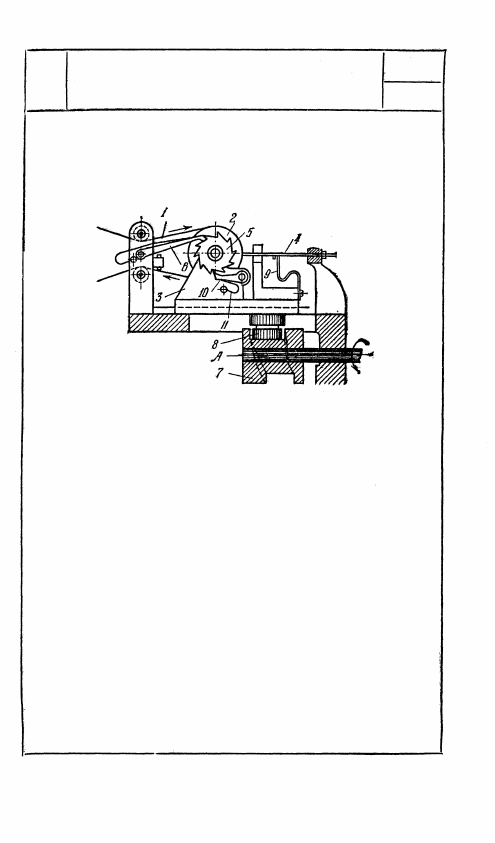

Лента 1 с пробитыми отверстиями проходит

по лентопротяжному валику 2, укрепленному

на каретке 3. При движении каретки вправо

валик 2 с лентой 1 подходит к звену 4. Если

звено 4 не окажется против отверстия, проби-

того на ленте 1, то оно остается неподвижным.

При движении каретки 3 влево храповое колесо 5

наталкивается на собачку 6, укрепленную на

стойке, и поворачивается на один зуб; при этом

лента 1 передвигается на один шаг. Возвратно-

поступательное движение каретки 3 обеспечи-

вается пазовым кулачком 7, в прорезь которого

входит ролик 8 каретки 3. Кулачок 7 жестко

связан с ведущим валом A. Пружина 9 служит

для возврата звена 4 в исходное положение.

Собачка 10 и пружнна 11 удерживают храповое

колесо 5 от самопроизвольного поворота.

251

3173

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

БУКВОПЕЧАТАЮЩЕГО АППАРАТА

КХ

ЦУ

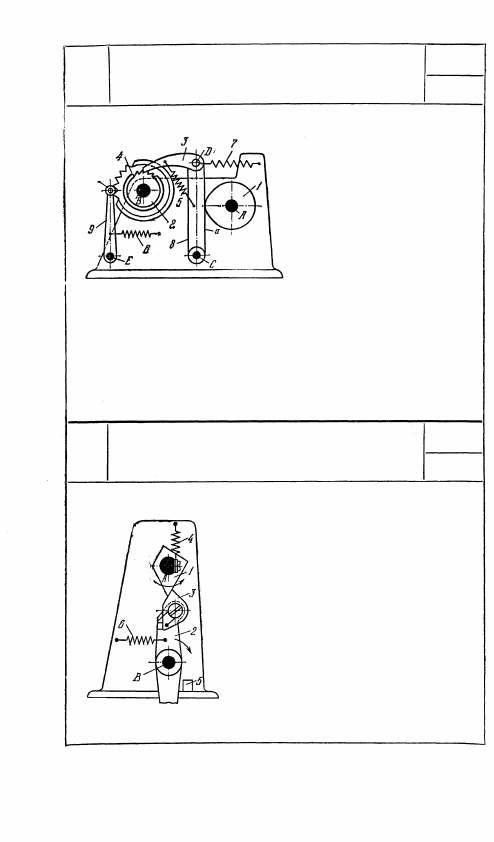

Кулачок 1 вращается вокруг

неподвижной оси А и своим

профилем скользит по пло-

скости а коромысла 8, враща-

ющегося вокруг неподвижной

оси С. Собачка 3 вращается

вокруг оси D коромысла 8

и входит в зацепление с хра-

повым колесом 2, вращаю-

щимся вокруг неподвижной оси В. С колесом 2 жестко связано

зубчатое колесо 4, имеющее зубья треугольной формы, во впа-

дины которых входит ролик 10 звена 9, вращающегося вокруг

неподвижной оси Е. Пружины 5, 6 и 7 обеспечивают силовое

замыкание механизма. При вращении кулачка 1 храповое ко-

лесо 2 поворачивается собачкой 3; при этом поворачивается

колесо 4, которое сообщает прерывистое движение бумажной

ленте.

3175

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

ПРИВОДА ШТЕМПЕЛЯ

КОНТРОЛЬНЫХ ЧАСОВ

КХ

ЦУ

Кулачок 1 вращается вокруг непод-

вижной оси А. Рычаг 2 вращается

вокруг неподвижной оси В и имеет

собачку 3, входящую в соприкосно-

вение с кулачком 1. При повороте

кулачка 1 в направлении, указанном

стрелкой, рычаг 2 будет поворачиваться

в обратном направлении до тех пор,

пока рычаг 2 не соскользнет с кромки

кулачка 1 и под действием пружины 6

не ляжет на упор 5. При этом свя-

занная с ним пружина (не показанная

на чертеже) приводит в действие

штемпель контрольных часов. Пру-

жина 4 служит для силового замыка-

ния механизма.

252

3174

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

ДЛЯ ПЕРЕДВИЖЕНИЯ БУМАЖНОЙ ЛЕНТЫ

В ТЕЛЕГРАФНОМ АППАРАТЕ

КХ

ЦУ
