КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

ПРЕРЫВИСТОЙ ПОДАЧИ ТОНКИХ

ПРУТКОВ ИЛИ ПРОВОЛОКИ

кх

СП

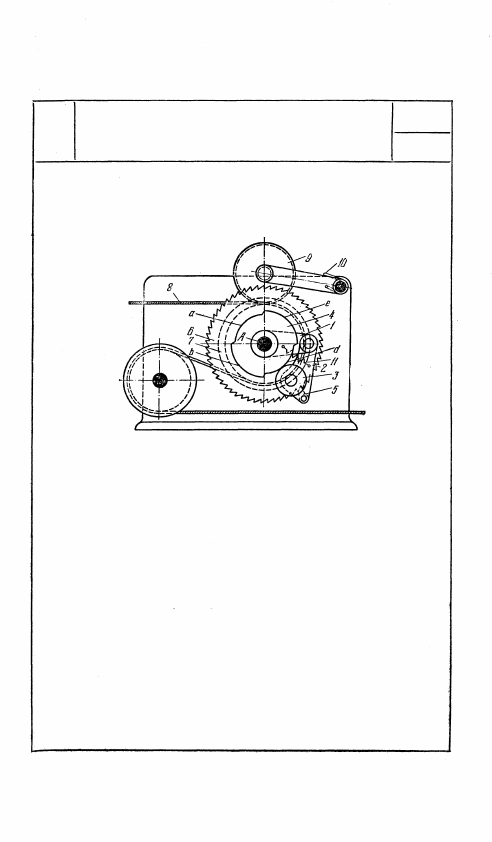

При вращении вала А ролику 3 сообщается движе-

ние посредством звеньев 1 и 2. Ролик 3 обкатывает

неподвижный кулачок 4. При перемещении ро-

лика 3 по участкам а и d собачка 5, закреплен-

ная на звене 2, входит в зацепление с храповым

колесом 6 и ролику 7, жестко соединенному с ко-

лесом 6, сообщается поворот. При этом пруток 8

подается к разрезающему механизму. При пере-

мещении ролика 3 по участкам b и е звено 2, пре-

одолевая сопротивление пружины 11, отклоняется

и собачка 5 выводится из зацепления с храповым

колесом 6. Ролик 7 останавливается, и подача прут-

ка 8 прекращается. Ролик 9, находясь под дейст-

вием пружины 10, обеспечивает давление, необхо-

димое для продвижения прутка.

247

7. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (3170—3175)

3170

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

РЕГИСТРИРУЮЩЕГО УСТРОЙСТВА

КХ

ЦУ

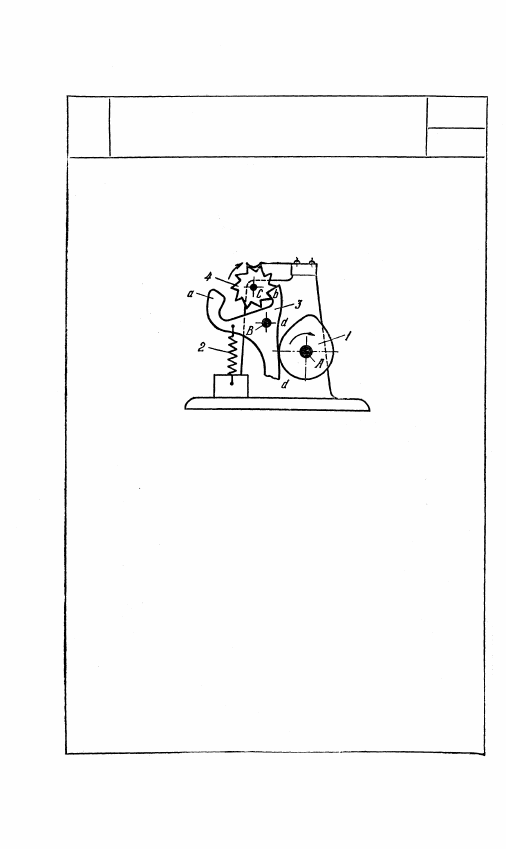

Кулачок 1 вращается вокруг неподвижной

оси А и своим профилем скользит по про-

филированному участку d — d коромысла 3,

вращающегося вокруг неподвижной оси В.

Собачки а и b коромысла 3 попеременно

входят в зацепление с храповым колесом 4,

вращающимся вокруг неподвижной оси С.

При вращении кулачка 1 коромысло 3 со-

бачкой а поворачивает храповое колесо 4,

жестко соединенное с цифровым колесом,

не показанным на чертеже. При обратном

ходе коромысла 3, осуществляемом пружи-

ной 2, храповое колесо 4 под действием

собачки b поворачивается в том же направ-

лении до тех пор, пока оно не займет поло-

жения, указанного на чертеже.

248

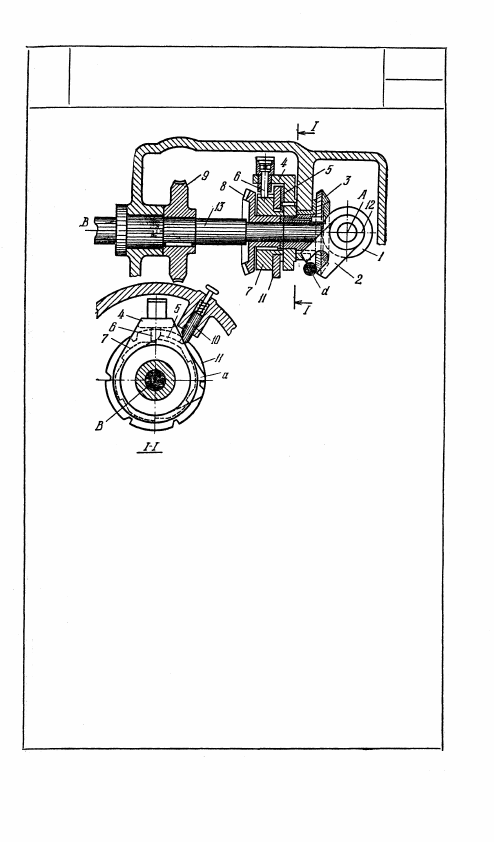

Делительная головка с валом 12, вращающаяся вокруг оси А,

с жестко насаженными на него зубчатым колесом 1 и вилкообраз-

ным рычагом 2, совершает возвратно-поступательное движение

вместе со столом станка. При прохождении мимо штифта d, укреп-

ленного на станине, рычаг 2 входит в зацепление с ним и пово-

рачивается на определенный угол. При перемещении делитель-

ной головки слева направо зубчатое колесо 3 с рычагом 4 и

кулачком 5 поворачивается по часовой стрелке. Собачка 6,

упираясь в зубья храпового колеса 7, поворачивает его вместе

с зубчатым колесом 8 на некоторый угол. Движение от колеса 8

сообщается посредством зубчатой передачи, не показанной

на рисунке, червячному колесу 9, жестко насаженному на вал 13,

который вместе с деталью поворачивается на требуемый угол

вокруг неподвижной оси В. Угол поворота вала 13 фиксируется

стопором 10. При перемещении делительной головки слева

направо происходит обработка детали. В конце хода кула-

чок 5, соединенный с рычагом 4, воздействует своим выступом а

на стопор 10, выводя его из зацепления с колесом 11. Таким

образом, за каждый двойной ход делительной головки деталь

поворачивается на один и тот же угол, причем положение детали

каждый раз фиксируется стопором 10.

249

3171

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

ДЕЛИТЕЛЬНОЙ ГОЛОВКИ

КХ

ЦУ

3172

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

ПОДАЧИ БУМАГИ

КХ

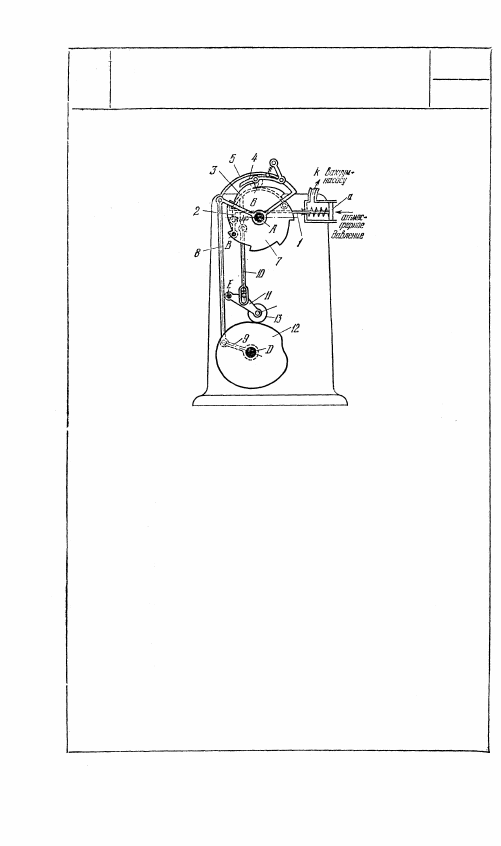

При включении вакуум-насоса вследствие

разряжения в вакуум-цилиндре пор-

шень а начинает двигаться влево, а шток 1,

нажимая на звено 2, заставляет его

повернуться против движения часовой

стрелки относительно неподвижной оси В;

при этом профилированное звено 3 опу-

скается и собачка 4, закрепленная на

звене 5 и опирающаяся роликом 6 на

звено 3, сцепится с храповым колесом 7,

повернет его, а с ним повернется и вал A,

передающий движение платформе со ста-

пелем бумаги, которая при этом подни-

мается. Звено 5 получает движение с по-

мощью шатуна 8 от звена 9. Подъем

звена 3 осуществляется с помощью звеньев

10 и 11, получающих движение от ку-

лачка 12, который находится на главном

валу самонаклада. Кулачок 12 вращается

вокруг неподвижной оси D. Ролик 13,

принадлежащий коромыслу 11, вращаю-

щемуся вокруг неподвижной оси E, обка-

тывает профиль кулачка 12.

250
