Механизмы в современной технике (Артоболевский) - часть 562

2. МЕХАНИЗМЫ С ОСТАНОВКАМИ (3158-3162)

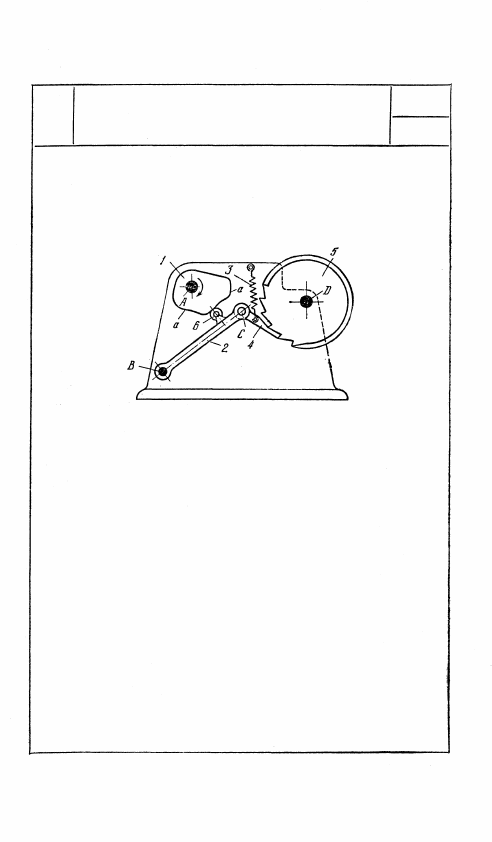

3158

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С РАЗЛИЧНЫМИ ПЕРИОДАМИ

ОСТАНОВКИ ВЫХОДНОГО КОЛЕСА

КХ

Кулачок 1 вращается вокруг непод-

вижной оси А. Рычаг 2 вращается

вокруг неподвижной оси В и имеет

ролик 6, перекатывающийся по про-

филю кулачка 1, имеющему очертание

сложной кривой а — а. Собачка 4

вращается вокруг оси С коромысла 2

и входит в зацепление с храповым

колесом 5, вращающимся вокруг не-

подвижной оси D. В течение одного

поворота кулачка 1 храповое колесо 5

вращается с остановками, число и

продолжительность которых зависит от

очертания профиля а — а кулачка 1.

Пружина 3 прижимает собачку 2

к колесу 5 и с другой стороны коро-

мысло 2 к кулачку 1.

239

О

3160

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

КХ

Кулачок 1, состоящий из двух пальцев а и b, вращается вокруг

неподвижной оси A. Стопорная собачка 3 вращается вокруг

неподвижной оси В и имеет отросток е, входящий во впадины

между зубьями d колеса 2, вращающегося вокруг неподвижной

оси С. При вращении кулачка 1 его палец а поворачивает ко-

лесо 2. Одновременно с этим палец b выводит из зацепления

стопорную собачку 3, фиксирующую колесо 2 в периоды остановки.

240

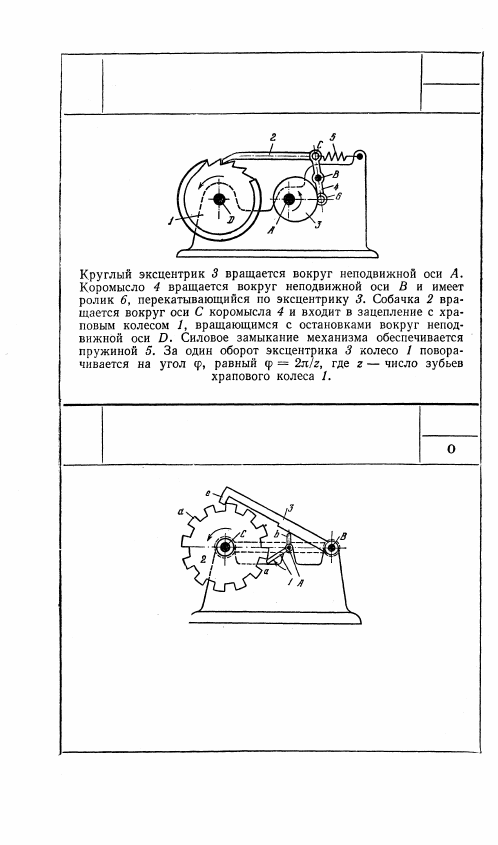

3159

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С КРУГЛЫМ ЭКСЦЕНТРИКОМ

С ОСТАНОВКОЙ ВЫХОДНОГО ЗВЕНА

КХ

О

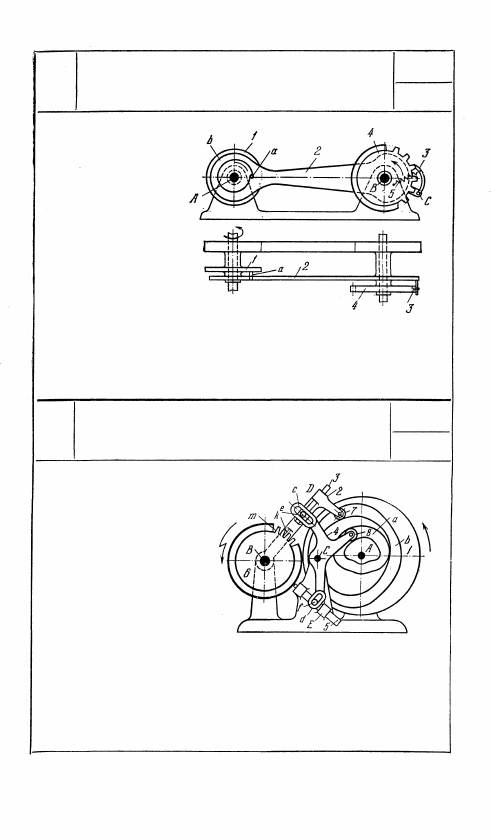

3161

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С КУЛАЧКОМ НА КОРОМЫСЛЕ

С ОСТАНОВКОЙ ВЫХОДНОГО ЗВЕНА

КХ

О

Диск 1 вращается

вокруг неподвиж-

ной оси А. Коро-

мысло 2 вращается

вокруг неподвиж-

ной оси В

 и име-

ет профилирован-

ный паз b, в котором

скользит палец а

диска 1. На оси В

свободно враща-

ется храповое коле-

со 4. Собачка 3

вращается вокруг оси С коромысла 2. При вращении диска 1

коромысло 2 получает качательное движение и с помощью со-

бачки 3 вращает храповое колесо 4 с периодическими останов-

ками. Пружина 5 обеспечивает зацепление собачки 3 с коле-

сом 4.

3162

КУЛАЧКОВО-ХРАПОВОЙ  М Е Х А Н И З М

С ОСТАНОВКАМИ ВЫХОДНОГО ЗВЕНА

КХ

О

Кулачок 1, вращающийся

вокруг неподвижной оси

A, имеет два профилиро-

ванных паза а и b. Коро-

мысло 4 вращается во-

круг неподвижной оси С

и имеет две кулисы d

и с. Кулиса с скользит

по пальцу е собачки 3,

скользящей в направляю-

щей D коромысла 2, вра-

щающегося вокруг непод-

вижной оси В. Кулиса d скользит по пальцу f собачки 5. Со-

бачка 5 скользит в неподвижной направляющей Е. Ролик 8

коромысла 4 перекатывается в пазу а, а ролик 7 коромысла

2 — в пазу b. Барабан 6 вращается вокруг оси В. Вращение

с остановками барабана 6 осуществляется введением в зацепле-

ние защелки k собачки 3 со впадиной т барабана 6 с одновре-

менным выведением из зацепления с барабаном 6 собачки 5.

241

3. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ, ВКЛЮЧЕНИЯ

И ВЫКЛЮЧЕНИЯ (3163)

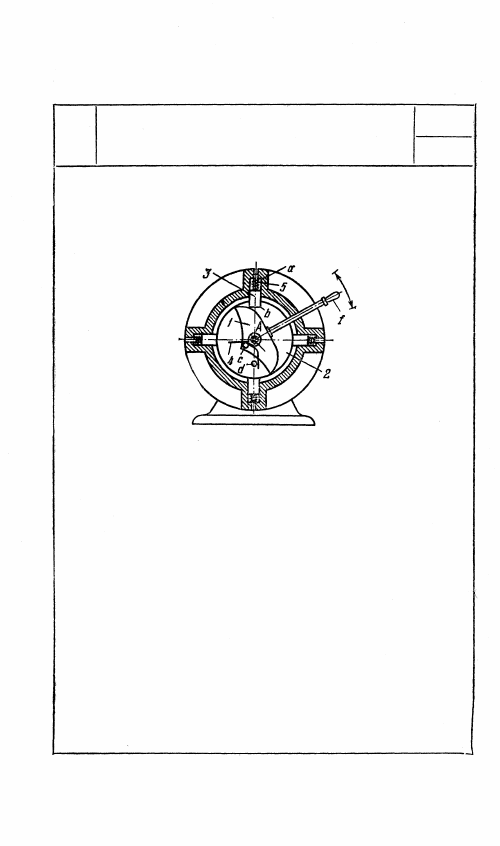

3163

КУЛАЧКОВО-ХРАПОВОЙ

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

КХ

ПВ

Кулачок 1 вращается вокруг неподвиж-

ной оси A. Собачка 3 движется возврат-

но-поступательно в направляющих а, при-

надлежащих неподвижному корпусу, и

отжимается от него пружинами 5. Диск 2

имеет прорезь b, в которую периодически

входит собачка 3. Пружина 4 одним

концом заведена за палец с, принадлежа-

щий кулачку 1, а другим концом заве-

дена за палец d диска 2 и охватывает

ось вращения кулачка. При вращении

кулачка 1 с помощью рукоятки f в любом

направлении он выводит собачку 3 из

зацепления с диском 2, который пру-

жиной 4 переводится в следующее поло-

жение.

242
