4. МЕХАНИЗМЫ С РЕГУЛИРУЕМЫМИ ЗВЕНЬЯМИ

(3164—3167)

3164

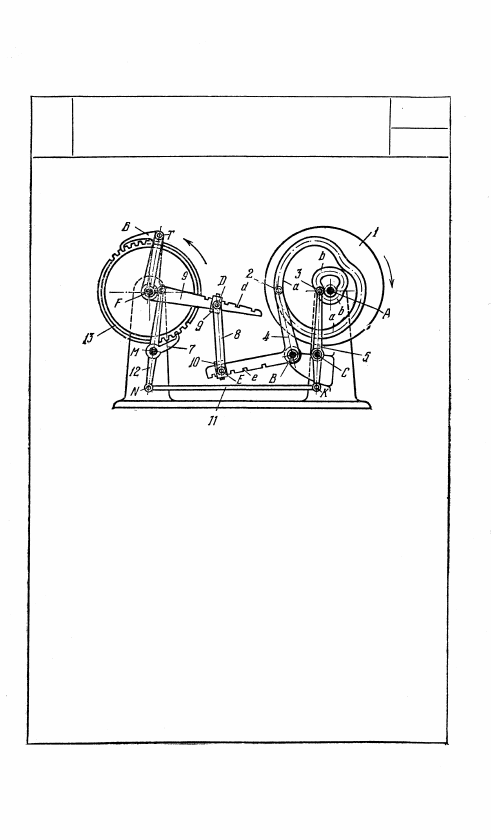

РЫЧАЖНО-КУЛАЧКОВЫЙ ХРАПОВОЙ

МЕХАНИЗМ С РЕГУЛИРУЕМЫМ

ХОДОМ ВЫХОДНОГО ЗВЕНА

КХ

РЗ

Кулачок 1, вращающийся вокруг неподвижной оси A,

имеет два паза а и b, в которых перекатываются ролики

2 и 3, установленные на коромыслах 4 и 5, вращаю-

щихся вокруг неподвижных осей В и С. Звено 8 вхо-

дит во вращательные пары Е и D с коромыслом 4 и

звеном 9, вращающимся вокруг неподвижной оси F.

Звенья 4 и 9 имеют впадины е и d, в которых могут

устанавливаться и закрепляться ползуны 10 и 9.

Звено 11 входит во вращательные пары K и N с коро-

мыслом 5 и звеном 12, вращающимся вокруг неподвиж-

ной оси М, и имеет собачку 7, входящую периодически

в зацепление с храповым колесом 13, свободно вра-

щающимся вокруг неподвижной оси F. Собачка 6 вра-

щается вокруг оси Т звена 9. При вращении пазового

кулачка 1 собачки 6 и 7 вращают храповое колесо

с остановками, периоды которых регулируются пере-

становкой концов звена 8 вдоль звеньев 4 и 9.

243

3165

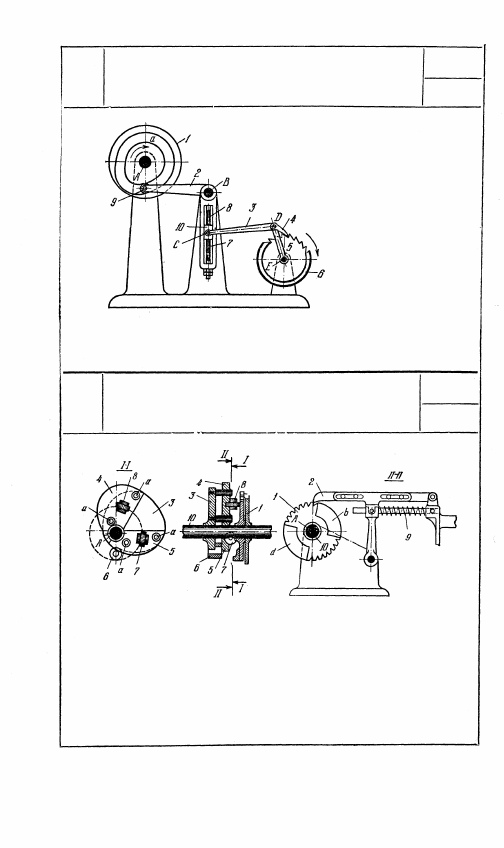

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ УГЛОМ

ВРАЩЕНИЯ ВЫХОДНОГО ЗВЕНА

КХ

РЗ

Кулачок 1, вращаю-

щийся вокруг не-

подвижной оси A,

имеет профилирован-

ный паз а, в кото-

ром перекатывается

ролик 9 коромысла 2,

вращающегося во-

круг неподвижной

оси В. Коромысло 2

имеет винт 8 с гай-

кой, с помощью ко-

торых ползун 10 мо-

жет устанавливаться

в различных положе-

н и я х вдоль оси вин-

та 8, т. е. может регу-

лироваться расстоя-

ние ВС у коромысла 2. Шатун 3 входит во вращательные пары С и D

с ползуном 10 и коромыслом 5, вращающимся вокруг неподвижной

оси E. Храповое колесо 6 периодически поворачивается под воздей-

ствием собачки 4, вращающейся вокруг оси D коромысла 5.

3166

КУЛАЧКОВО-ХРАПОВОЙ МЕХАНИЗМ

С ИЗМЕНЯЮЩИМСЯ ПРОФИЛЕМ

КУЛАЧКА

КХ

РЗ

При нормальной нагрузке на валу 10 храповое колесо 1, вращающееся

вокруг неподвижной оси A, удерживается от поворота рычагом 2 и

кулачки 3, 4, 5 занимают положение, показанное на рисунке, сооб-

щая движение ролику 6. Кулачки 4 и 5 соединяются с кулачком 3 по-

средством штифтов а, и аксиальное их перемещение предотвращается

вспомогательными роликами 7 и 8, расположенными в углублениях

кулачков 4 и 5, упирающихся в колесо 1. При повышенной нагрузке

на валу 10 рычаг 2, преодолевая сопротивление пружины 9, выходит

из зацепления с храповым колесом 1. Кулачки 4 и 5 при этом переме-

щаются в аксиальном направлении влево под действием роликов 7

и 8, на которые воздействуют кулачки d и b, закрепленные на колесе 1.

В результате ролик 6, находившийся под воздействием купачка 3,

начинает двигаться по другому закону под действием кулачков 4 и 5.

244

3167

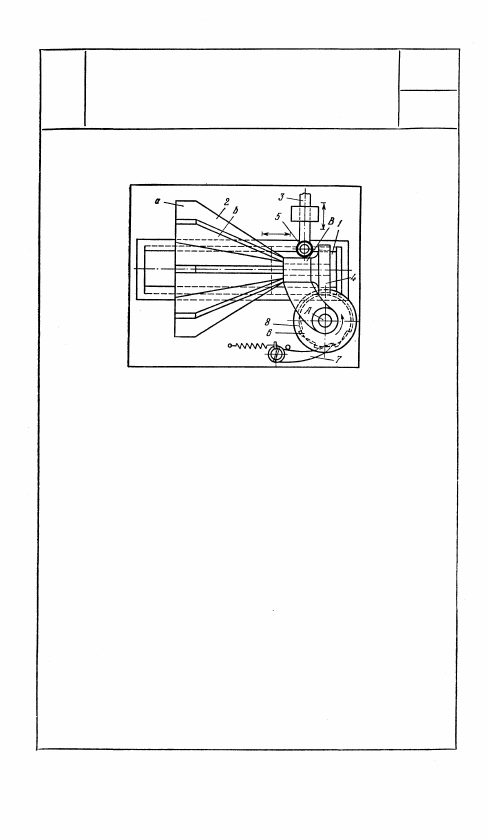

КУЛАЧКОВО-ХРАПОВОЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМОЙ ДЛИНОЙ

ХОДА ТОЛКАТЕЛЯ

КХ

РЗ

При поступательном движении ползуна 1 тол-

катель 3 движется возвратно-поступательно в на-

правлении, перпендикулярном направлению дви-

жения ползуна. На кулачке 2 сделаны прямо-

линейные, наклонно скошенные вкладыши с раз-

личной высотой и различной величиной угла

наклона. При движении ползуна 1 вправо ро-

лик 5, укрепленный на толкателе 3, движется

по первому вкладышу а, поднимаясь. При

движении ползуна обратно толкатель 3 опуска-

ется под действием пружины (на рисунке не по-

казанной). В конце обратного хода храповое

колесо 6, установленное на оси А ползуна 1,

приходит в соприкосновение с собачкой 7, кото-

рая поворачивает колесо в направлении, ука-

занном стрелкой. Через червячное колесо 8,

также установленное на оси А, и червяк 4 вра-

щение передается кулачку 2. Он поворачива-

ется до тех пор, пока ролик 5 не встанет в по-

ложение, из которого он начнет двигаться по

следующему вкладышу, и т. д. Цикл движения

закончится, когда кулачок 2 сделает полный

оборот.

245

5. МЕХАНИЗМЫ ПОРШНЕВЫХ МАШИН (3168)

3168

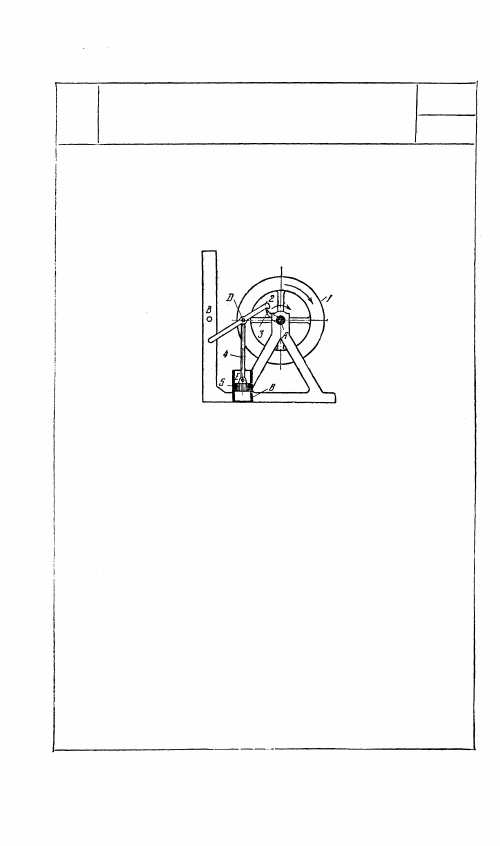

КУЛАЧКОВО-ХРАПОВОЙ РЫЧАЖНЫЙ

МЕХАНИЗМ НАСОСА

КХ

ПМ

К ободу колеса 1, свободно сидящего

на валу А, в точке D шарнирно при-

креплен плунжер 4 насоса, входящий

во вращательную пару Е с поршнем 5,

скользящим в неподвижном цилиндре 6.

При вращении вала А жестко связанный

с ним палец 3 захватывает собачку 2,

свободно вращающуюся вокруг оси D.

При вращении вала А плунжер 4 насоса

движется вверх вместе с колесом 1 до

тех пор, пока собачка 2 не ударится об

упорный штифт В. При этом собачка 2

соскакивает с пальца 3 и плунжер 4 на-

соса под действием собственного веса

опускается вниз.
