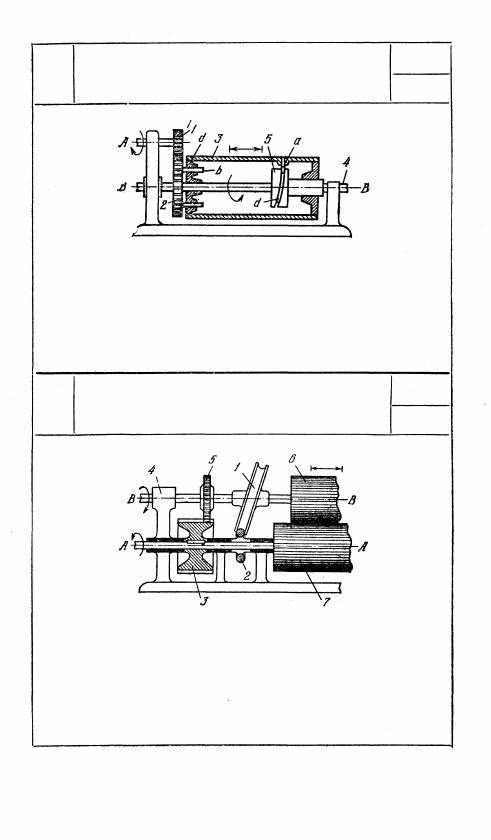

Зубчатое колесо 1, вращающееся вокруг неподвижной оси A,

входит в зацепление с зубчатым колесом 2, свободно вращаю-

щимся вокруг оси В — В вала 4. Колесо 2 имеет пальцы b,

входящие в отверстия раскатного цилиндра 3. С валом 4 жестко

связан цилиндрический кулачок 5 с пазом d. На цилиндре 3

имеется палец а, скользящий в пазу d кулачка 5. При враще-

нии колеса 1 раскатной цилиндр 3 вращается вокруг оси А

и движется возвратно-поступательно вдоль оси В.

3149

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

РАСКАТНЫХ ВАЛИКОВ

С КОСОЙ ШАЙБОЙ

КЗ

ЦУ

На вращающемся валу А — А жестко укреплены зубчатое ко-

лесо 3 и вал 7, входящие соответственно в зацепление с зубча-

тым колесом 5 и валом 6, жестко укрепленными на валу В — В.

С валом В — В жестко связана косая шайба У, находящаяся

в зацеплении с роликом 2 вала А — A. При вращении вала А — А

вал В — В вместе с зубчатым колесом 5 и валом 6 получает

не только вращательное, но и возвратно-поступательное дви-

жение вдоль оси вала В — В.

231

3148

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

ОСЕВОГО ПЕРЕМЕЩЕНИЯ

РАСКАТНОГО ЦИЛИНДРА

КЗ

ЦУ

3150

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

ВЫВОДА ЛИСТА

КЗ

ЦУ

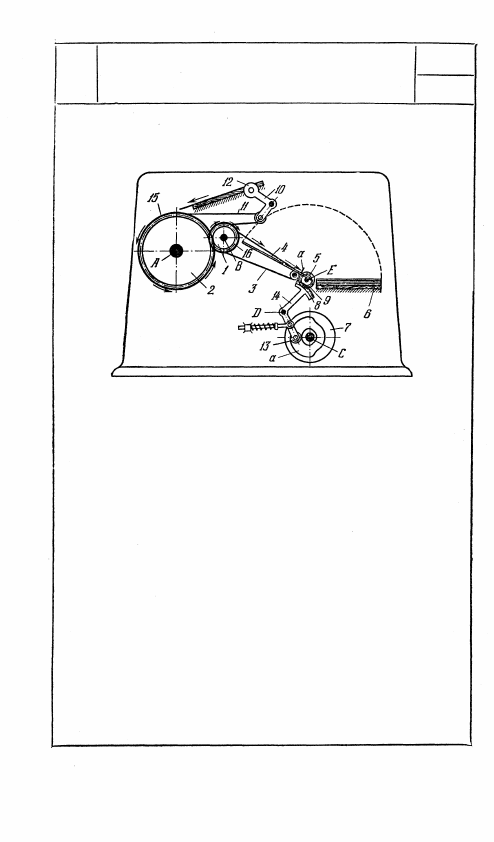

Зубчатое колесо 2, вращающееся вокруг неподвижной оси A,

входит в зацепление с зубчатым колесом 1, вращающимся во-

круг неподвижной оси В. Кулачок 7 вращается вокруг непод-

вижной оси С и имеет паз а, в котором перекатывается ролик 13

коромысла 14, вращающегося вокруг неподвижной оси D и име-

ющего зубчатый сектор 8. Сектор 8 входит в зацепление с зуб-

чатым колесом 9, вращающимся вокруг неподвижной оси Е.

Транспортирующая лента 11 охватывает печатный цилиндр 15,

жестко связанный с колесом 2, и валик 16, жестко связанный

с колесом 1. Механизм предназначен для вывода листа. После

того как лист отпечатан и передняя его кромка поравняется

с деревянным выводным валиком 16, захваты открываются и

лист переходит с цилиндра 2 на вал 1, на который натянуты

транспортные нити 3, подводящие лист к пальцам 4, которые

крепятся на валике 5, жестко связанном с колесом 9. Как только

лист дойдет до упоров а на пальцах 4, пальцы подхватывают

лист, опрокидывают его и кладут на приемный стол 6. Движе-

ние пальцев производится от пазового кулачка 7, насаженного

на главный вал. Звено 10 с грузом 12 служит для натягивания

нити 11, огибающей печатный цилиндр.

232

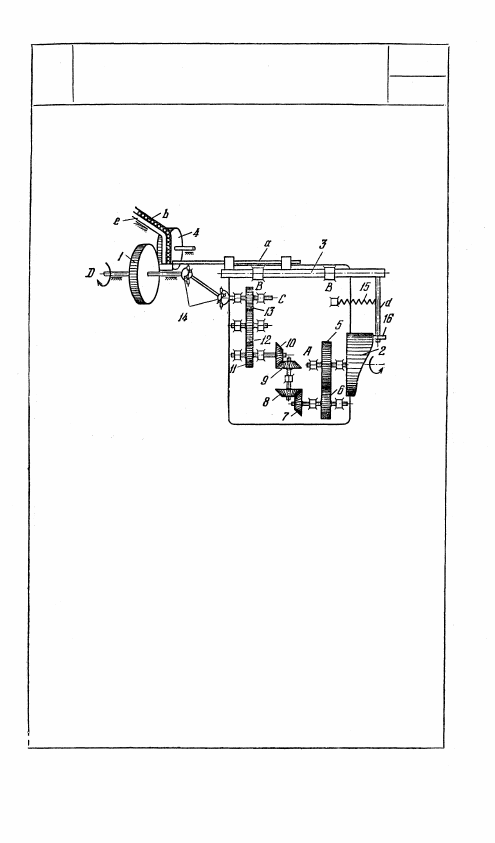

Цилиндрический кулачок 2 вращается вокруг неподвиж-

ной оси А. Толкатель 3, движущийся возвратно-поступа-

тельно в неподвижных направляющих В — В, имеет

жестко связанный с ним палец d с роликом 16, перека-

тывающимся по кулачку 2. С толкателем 3 жестко свя-

зан стержень а. Шлифовальный круг У, вращающийся

вокруг неподвижной оси D, приводится во вращение парой

цилиндрических колес 5 и 6 и двумя парами конических

колес 7, 8 и 9, 10. Далее с помощью трех колес 11, 12

и 13 вращение передается на вал С, и наконец движение

передается двойным шарниром Гука 14 на вал D шли-

фовального круга 1. Заготовки b движутся непрерывным

потоком в питателе е, за каждый оборот кулачка 2 стер-

жень а проталкивает из питателя заготовку b под шлифо-

вальные круги 1 и 4. Силовое замыкание механизма обес-

печивается пружиной 15.

233

3151

КУЛАЧКОВО-ЗУБЧАТЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

ПОДАЧИ ЗАГОТОВКИ

КЗ

ЦУ

3152

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

КОПИРОВАЛЬНОГО УСТРОЙСТВА

КЗ

ЦУ

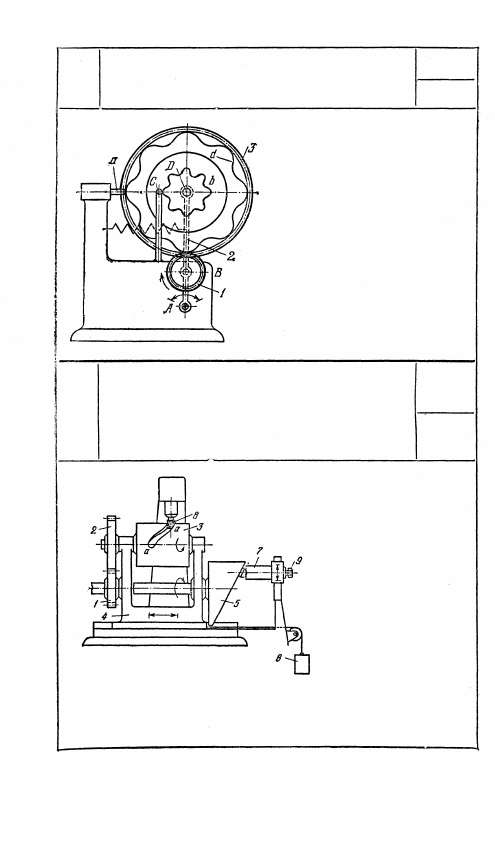

Входное зубчатое колесо 1 вра-

щается вокруг оси В звена 2,

вращающегося вокруг непод-

вижной оси А. Колесо 1 входит

в зацепление с зубчатым коле-

сом 3, вращающимся вокруг

оси D звена 2. С колесом 3

жестко связаны копир d и заго-

товка b. При вращении колеса 1

копир d скользит по непод-

вижному пальцу а; при этом

установленный в точке С ин-

струмент, производящий обра-

ботку заготовки b, обрабатывает

изделие, форма которого опре-

деляется формой копира d.

3153

КУЛАЧКОВО-ЗУБЧАТЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

КОПИРОВАЛЬНОГО СТАНКА
ДЛЯ  Н А Р Е З А Н И Я ПАЗОВЫХ

ЦИЛИНДРИЧЕСКИХ КУЛАЧКОВ

КЗ

ЦУ

Вал фрезы 6, наре-

зающей паз а — а, вра-

щается в неподвижных

опорах. Кулачки 3 и

5 получают вращение

от зубчатых колес 1

и 2. Поступательное

движение рамки 4 осу-

ществляется воздей-

ствием профилирован-

ного пространственного

кулачка 5, обкатываю-

щего неподвижную

штангу 7. Силовое за-

мыкание штанги 7 и

кулачка 5 осуществля-

ется грузом 8. Различная форма паза а — а может быть осу-

ществлена подбором соответствующего профиля кулачка 5

и закреплением штанги 7 в различных ее положениях нажим-

ным болтом 9
