223

3138

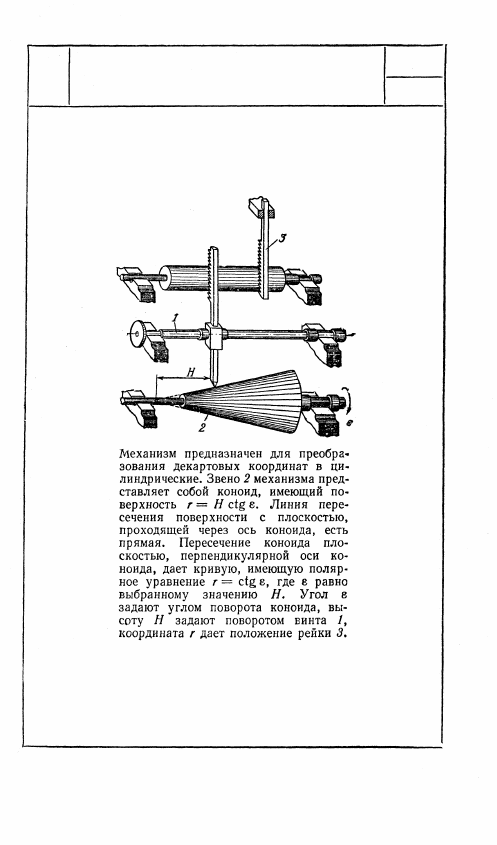

КУЛАЧКОВО-ЗУБЧАТЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

КООРДИНАТОРА

КЗ

МО

5. МЕХАНИЗМЫ ГРЕЙФЕРОВ КИНОАППАРАТОВ

(3139—3142)

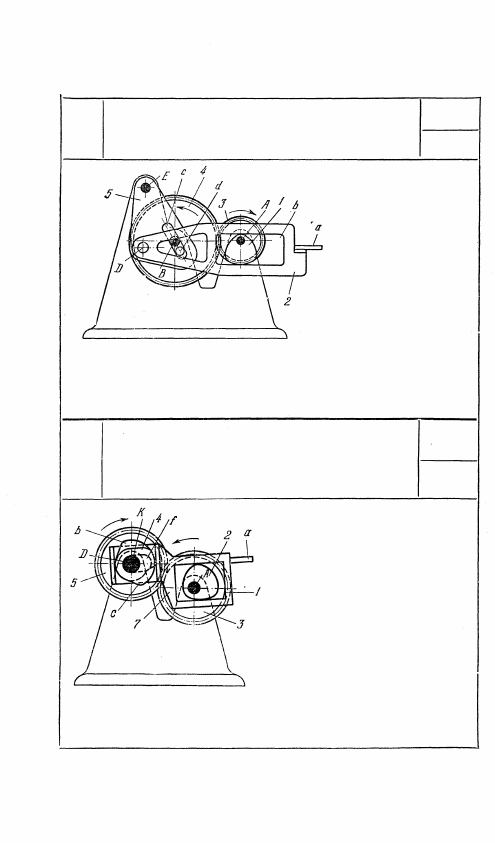

3139

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ПОДВЕШЕННОЙ РАМКОЙ

КЗ

ГК

Кулачок 1 и жестко

связанное с ним

зубчатое колесо 3

вращаются вокруг

неподвижной оси A.

Колесо 3 входит

в зацепление с зуб-

чатым колесом 4,

вращающимся во-

круг неподвижной

оси В. Кулачок 1

находится в рамке b

звена 2, имеющего

зуб а. Звено 2 с рамкой b входит во вращательную пару D со зве-

ном 5, которое вращается вокруг неподвижной оси Е. Звено 5

имеет прямолинейную прорезь с, которая скользит по пальцу d

колеса 4. При вращении кулачка 1 зуб а вводится в отверстие

киноленты, продвигает ее и выводится обратно.

3140

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

ГРЕЙФЕРА  К И Н О А П П А Р А Т А

С РЕГУЛИРУЕМЫМ ДВИЖЕНИЕМ

ВЫХОДНОГО ЗВЕНА

КЗ

ГК

Кулачок 2 вращается вокруг

неподвижной оси А. С кулач-

ком 2 жестко связано зубчатое

колесо 3, входящее в зацепление

с зубчатым колесом 5, с которым

жестко связан кулачок 4. Ку-

лачок 4 и колесо 5 вращаются

вокруг неподвижной оси D.

Кулачок 2 находится в рамке 1

звена 7, имеющего зуб а. Звено 7

имеет прорезь f, скользящую

по неподвижному пальцу K.

Зуб а звена 7 вводится в отвер-

стие киноленты, продвигает ее и выводится обратно. Кулачок 4

состоит из двух секторов b и с, которые могут быть повернуты

друг относительно друга, тем самым обеспечивая регулирование

времени ввода и времени вывода зуба а.

224

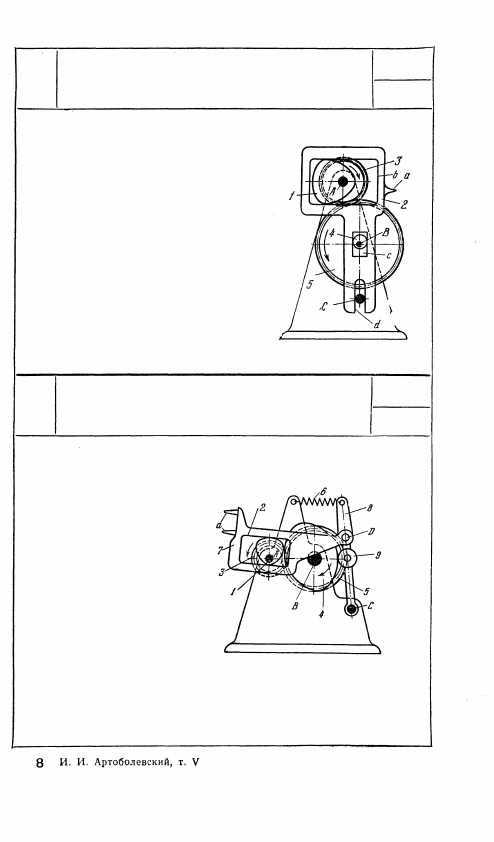

3141

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ДВУМЯ КУЛАЧКАМИ

КЗ

ГК

Кулачок 1, жестко связанный с зуб-

чатым колесом 3, вращается вокруг

неподвижной оси А. Кулачок 1 за-

ключен в рамку b звена 2, имеющего

зуб а. Эксцентрик 4 вращается вокруг

неподвижной оси В и жестко связан

с зубчатым колесом 5, входящим в за-

цепление с колесом 3. Эксцентрик 4

заключен в рамке с звена 2, имеющего

прорезь d, скользящую по неподвиж-

ному пальцу С. При вращении ку-

лачка 1 зуб а вводится в отверстие

киноленты, передвигает ее и выводится

обратно.

3142

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ДВУМЯ КУЛАЧКАМИ

КЗ

ГК

Жестко связанные друг

с другом кулачок 1 и

зубчатое колесо 3 вра-

щаются вокруг неподвиж-

ной оси А. Колесо 3

входит в зацепление с зуб-

чатым колесом 5, жестко

связанным с кулачком 4.

Кулачок 4 и колесо 5

вращаются вокруг непод-

вижной оси В. Кулачок 1

находится в рамке 2 зве-

на 7, которое входит во

вращательную пару D

с коромыслом 8, вращаю-

щимся вокруг неподвиж-

ной оси С. Ролик 9 коромысла 8 перекатывается по профилю

кулачка 4. Звено 7 имеет зубья а, которые вводятся в отвер-

стия киноленты, передвигают ее и выводятся обратно. Силовое

замыкание механизма обеспечивается пружиной 6.

225

6. МЕХАНИЗМЫ ПОРШНЕВЫХ МАШИН (3143)

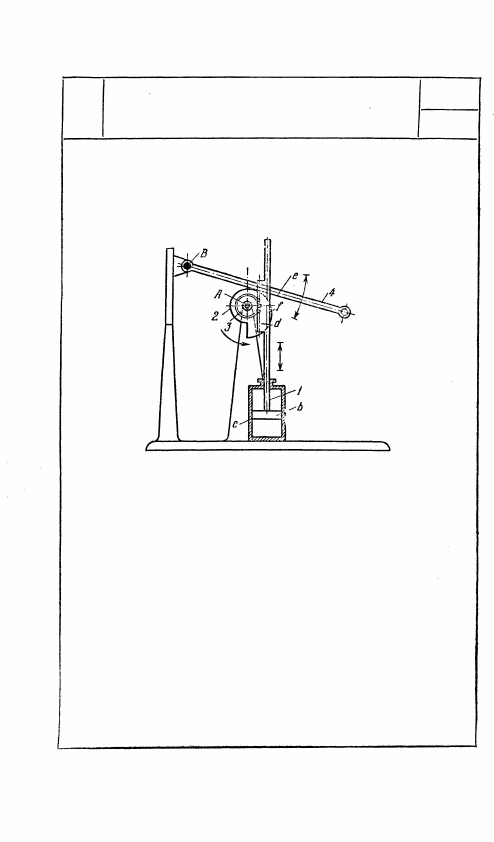

3143

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

ПОРШНЕВОЙ МАШИНЫ

КЗ

ПМ

Со штоком 1 поршня b, движущегося

возвратно-поступательно в цилиндре с,

жестко связана зубчатая рейка d, вхо-

дящая в зацепление с зубчатым коле-

сом 3, вращающимся вокруг неподвиж-

ной оси А. С колесом 3 жестко связан

кулачок 2, профиль f которого скользит

по поверхности е коромысла 4, вращаю-

щегося вокруг неподвижной оси В. При

возвратно-поступательном движении пор-

шня b коромысло 4 качается вокруг оси В.

226
