7. МЕХАНИЗМЫ ФИКСАТОРОВ (3144)

3144

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

С ФИКСАЦИЕЙ ВЫХОДНОГО ЗВЕНА

КЗ

Ф

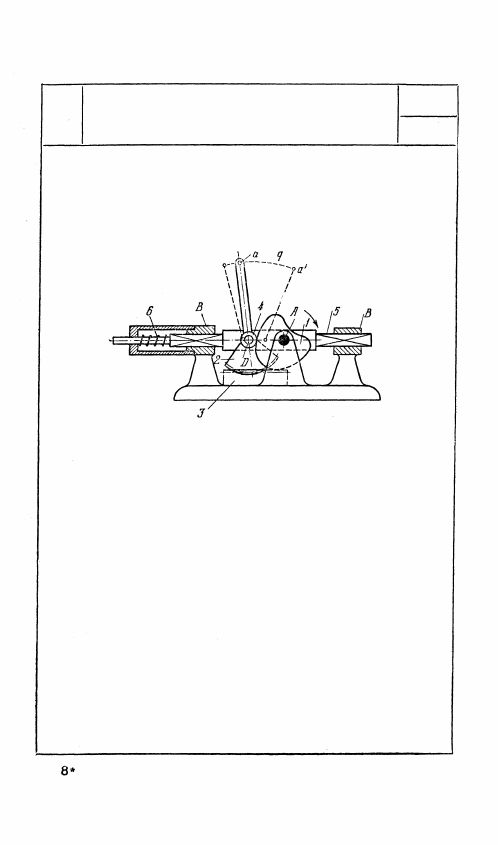

Кулачок 1 вращается вокруг неподвижной

оси А. Толкатель 5 движется возвратно-

поступательно в неподвижных направляю-

щих В — В и имеет ролик 4, перекатываю-

щийся по профилю кулачка 1. С толкате-

лем 5 входит во вращательную пару D зуб-

чатый сектор 2, входящий в зацепление

с неподвижной рейкой 3. При вращении

кулачка 1 сектор 2 перекатывается по рей-

ке 3. Точка а сектора 2 движется по траекто-

рии q, представляющей собой участок удли-

ненной циклоиды. Силовое замыкание меха-

низма осуществляется пружиной 6. В край-

нем положении, когда точка а займет поло-

жение а', механизм заклинивается и сектор 2

фиксируется кулачком 1 в этом положении.

227

8. МЕХАНИЗМЫ С РЕГУЛИРУЕМЫМИ ЗВЕНЬЯМИ

(3145)

КЗ

РЗ

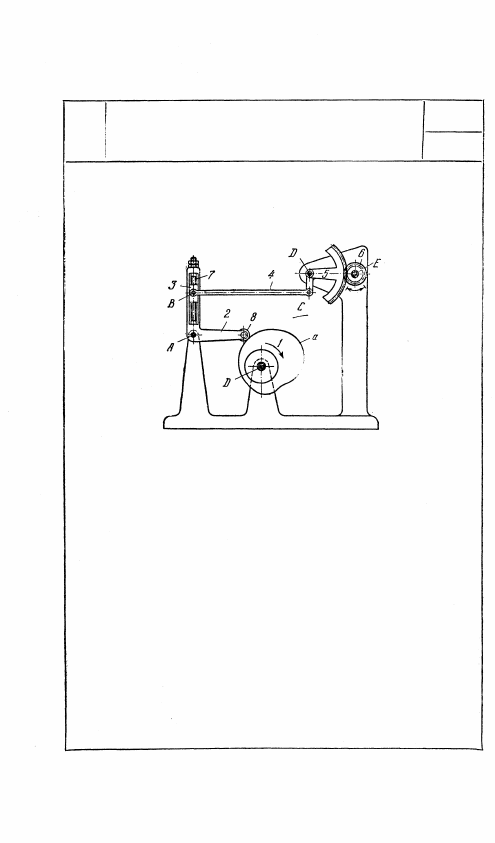

Кулачок 1 вращается вокруг неподвиж-

ной оси D. Коромысло 2 вращается

вокруг неподвижной оси А и имеет

ролик 8, перекатывающийся по профилю а

кулачка 1. Коромысло 2 имеет винт 7

с гайкой, с помощью которых ползун 3

может устанавливаться в различных поло-

жениях вдоль оси винта 7, т. е. можно

регулировать расстояние АВ у коро-

мысла 2. Шатун 4 входит во вращатель-

ные пары В и С с ползуном 3 и зубча-

тым сектором 5, вращающимся вокруг

неподвижной оси D и входящим в зацеп-

ление с зубчатым колесом 6, которое вра-

щается вокруг неподвижной оси Е.

228

3145

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ УГЛОМ

ВРАЩЕНИЯ ВЫХОДНОГО ЗВЕНА

9. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (3146)

3146

КУЛАЧКОВО-ЗУБЧАТЫЙ

МЕХАНИЗМ КОНТРОЛЯ

КЗ

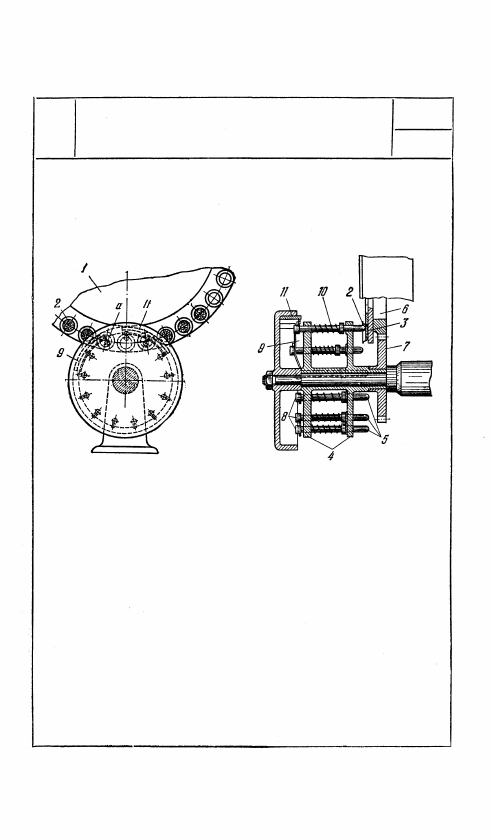

Диск 1 подает детали 2 с вложенными в них пробковыми ди-

сками 3 для контроля. Дискам 4 с контролирующими плунже-

рами 5 сообщается вращение посредством зубчатых колес 6 и 7.

Ролики 8 плунжеров 5, перемещаясь по кулачку Р, сжимают

пружины 10 и в положении а опускаются в контролируемую

деталь 2. Если в данной детали 2 имеется диск 3, то ролик 8

плунжера 5 входит в соприкосновение с кулачком 11; если же

в детали 2 диска 3 нет, то плунжер 5, упираясь в деталь 2, уда-

ляет ее с подающего диска 1. Расстояние между центрами кон-

тролирующих плунжеров 5 равно расстоянию между центрами

контролируемых деталей 2.

229

и

10. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (3147—3153)

3147

КУЛАЧКОВО-ЗУБЧАТЫЙ МЕХАНИЗМ

ПРИВОДА ПЕЧАТНОГО ЦИЛИНДРА

КЗ

ЦУ

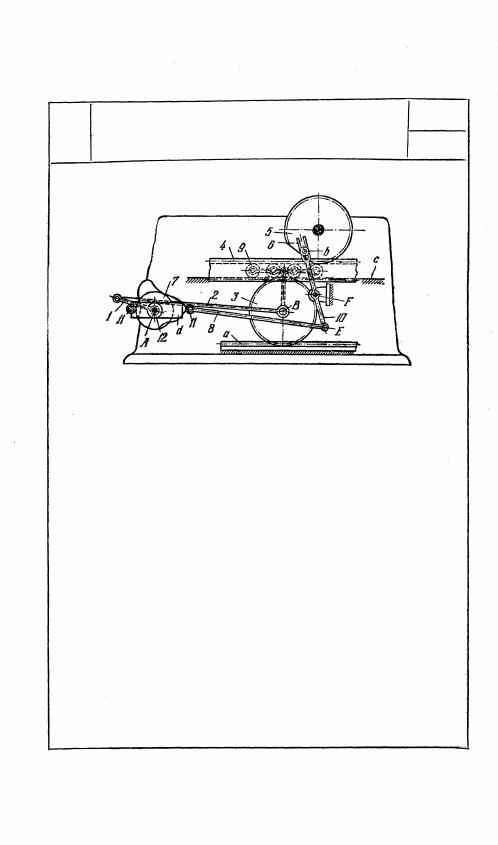

Кривошип 1, вращающийся вокруг неподвижной

оси А с помощью шатуна 2, входящего во вращатель-

ную пару В с зубчатым колесом 3, передает движе-

ние колесу 3, которое сцепляется с неподвиж-

ной зубчатой рейкой а, укрепленной на фундаменте

печатной машины, и с нижней зубчатой рейкой

талера 4. На верхней стороне талера также име-

ется зубчатая рейка, которая при рабочем ходе

машины сцепляется с зубчатым венцом печатного

цилиндра 5. При холостом ходе талера печатный

цилиндр 5 останавливается. На печатном цилиндре

сделан срез, чтобы при его остановке талер мог

свободно проходить под ним. Остановка и ввод пе-

чатного цилиндра в сцепление с талером осуще-

ствляются вилкой 6, получающей движение от ку-

лачка 7 с двойным профилем, сидящего на главном

валу печатной машины. Кулачок 7 своим профи-

лем воздействует на ролик 11 звена 8, которое

прорезью d скользит по ролику 12. Звено 10 с вил-

кой вращается вокруг неподвижной оси F и входит

во вращательную пару Е со звеном 8. Вилка 6

захватывает палец b печатного цилиндра, доводит

цилиндр до его крайнего положения, останавливает

его и удерживает во время. холостого хода талера.

Талер лежит на роликах 9, катящихся по направ-

ляющей с.
