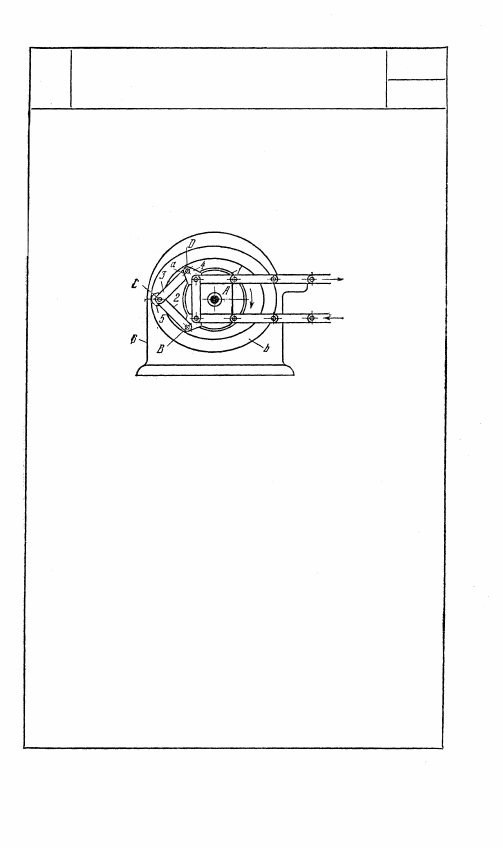

Для получения равномерного движения цепи звено 4

должно вращаться с определенной заданной закономер-

ностью. Это достигается тем, что входной диск 1 соеди-

нен со звездочкой 4 при помощи звеньев 2 и 3, которые

при движении механизма сходятся или расходятся, в

зависимости от положения ролика 5 в корректирующем

пазу b, и заставляют звездочку 4 отставать от движения

диска 1 или опережать его. Диск 1 вращается вокруг

неподвижной оси А и входит во вращательную пару В

со звеном 5. Звено 3 входит во вращательные пары С и

D со звеном 5 и ушком а, принадлежащим звездочке 4,

имеющей четырехугольную форму. Ролик 5, установ-

ленный на оси С, перекатывается в неподвижном пазу b.

199

3108

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЦЕПНОГО ПРИВОДА

С КОРРЕКТИРУЮЩИМ ПАЗОМ

КР

ЦУ

3109

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

УПАКОВОЧНОЙ МАШИНЫ

РК

ЦУ

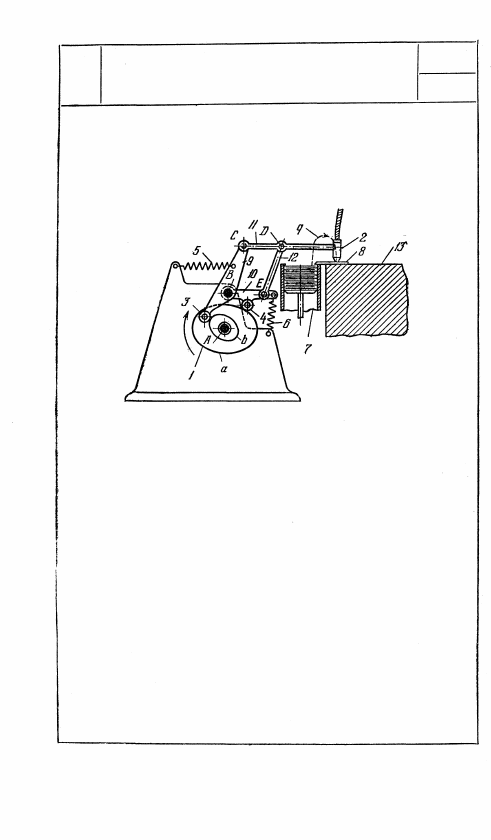

Кулачок 1, вращающийся вокруг неподвижной оси

А, имеет два профиля а и b, по которым перекаты-

ваются ролики 3 и 4. Ролик 3 принадлежит коро-

мыслу 9, вращающемуся вокруг неподвижной оси В.

Ролик 4 принадлежит коромыслу 10, также вращаю-

щемуся вокруг оси В. Звено 11 входит во враща-

тельные пары С и D с коромыслом 9 и звеном 12,

которое в свою очередь входит во вращательную

пару Е с коромыслом 10. На конце звена 11 име-

ется присасывающий мундштук 2, который захваты-

вает из бункера 7 листы 8 бумаги и переносит их

на стол 13, описывая своим концом траекторию q.
