Механизмы в современной технике (Артоболевский) - часть 550

3094

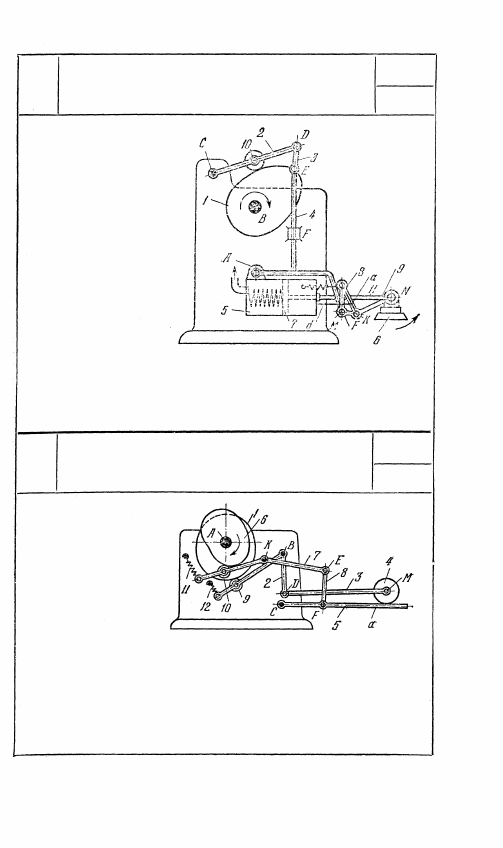

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЗАДНИХ ПРИСОСОВ БУМАГИ

КР

ЦУ

Кулачок 1 вращается

вокруг неподвижной оси

В. Ролик 10 коромысла

2, вращающегося вокруг

неподвижной оси С, пе-

рекатывается по про-

филю кулачка 1. Звено 3

входит во вращательные

пары D и Е с коромыс-

лом 2 и звеном 4, движу-

щимся возвратно-посту-

пательно в неподвижной

направляющей F. От ку-

лачка 1 движение пере-

дается звену 4, к кото-

рому в точке А шарнирно

крепится вакуум-ци-

линдр 5. Присос 6 вхо-

дит во вращательную

пару N со штоком 11

поршня 7. Звено 9, жест-

ко связанное с присо-

сом 6, входит во вращательную пару К со звеном 8, которое входит во

вращательную пару М со звеном 4. При опускании присосов 6 на бу-

магу включается вакуум-насос и поршень 7 начинает двигаться влево;

при этом звено 8 своим выступом а упирается в выступ d, имеющийся

на цилиндре, и поворачивается относительно оси F. Присос 6 жестко

связан со звеном 9, следовательно, при повороте звена 8 поворачи-

вается звено 9, а с ним и присосы, отгибая кромку листа бумаги.

3095

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПЕРЕДНИХ ПРИСОСОВ БУМАГИ

КР

ЦУ

Жестко связанные
друг с другом ку-
лачки 1 и 6 враща-
ются вокруг непод-
вижной оси А. Ро-
лики 9 и 10 коро-
мысел 2 и 7, вра-
щающихся вокруг
неподвижных осей

В и К, перекатываются по профилям кулачков 1 и 6. Звено 8

входит во вращательные пары Е и F с коромыслом 7 и звеном 5,
вращающимся вокруг неподвижной оси С. Звено 3 входит во
вращательные пары D и М с коромыслом 2 и роликом 4. Пру-
жины 11 и 12 обеспечивают силовое замыкание механизма. От

кулачка 1 движение передается ролику 4, на одной оси с кото-
рым крепится присос. Передвижение ролика 4 происходит по

подвижной направляющей а звена 5.

191

КР

ЦУ

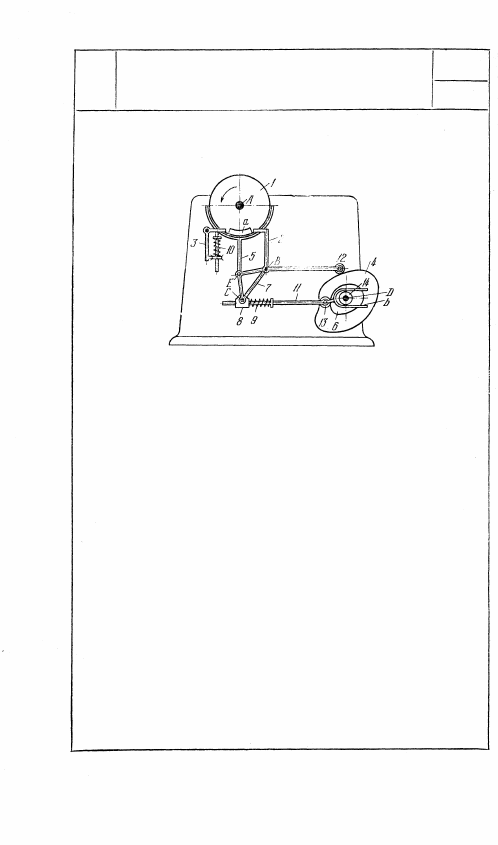

Жестко связанные друг с другом кулачки 4 и 6

вращаются вокруг неподвижной оси D. Ролик 12

коромысла 2, вращающегося вокруг неподвижной

оси В, обкатывает профиль кулачка 4. Ролик 13

звена 11 обкатывает профиль кулачка 6. Со зве-

ном 11 жестко связана вилка b, охватывающая ро-

лик 14, вращающийся вокруг оси D. Звено 11 вхо-

дит в поступательную пару с ползуном 8. Треуголь-

ное звено 7, вращающееся вокруг оси В, входит

во вращательные пары С и Е с ползуном 8 и тор-

мозом 5. За время рабочего хода печатный цилиндр

поворачивается вокруг неподвижной оси А на

угол, несколько больший 360°. Возврат печатного

цилиндра в исходное положение осуществляется

следующим образом. На валу печатного цилиндра

закреплен диск 1 с кулачком а. На кулачок а на-

жимает звено 2, поворачивая его, а вместе с ним и

печатный цилиндр, в обратную сторону. Для огра-

ничения движения кулачка а служит звено 3. Оста-

новка печатного цилиндра осуществляется тормо-

зом 5. Пружины 9 и 10 служат для силового замы-

кания.

192

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ВОЗВРАТА И ОСТАНОВКИ

ПЕЧАТНОГО ЦИЛИНДРА

3096

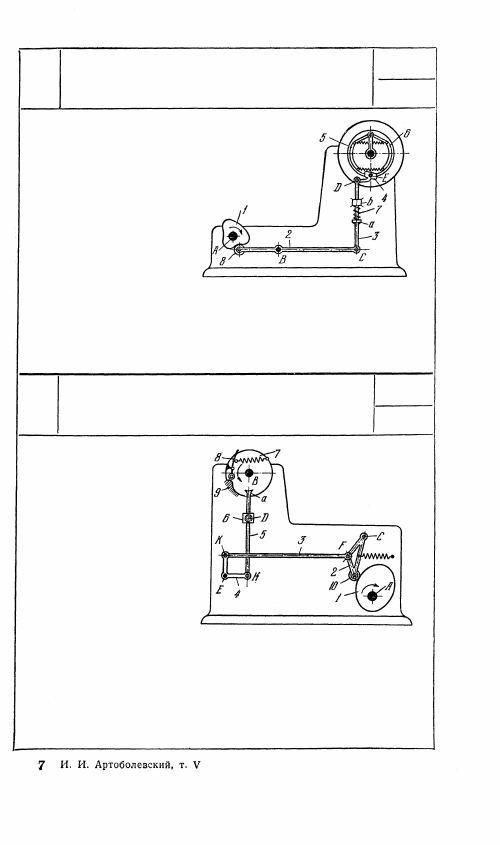

Кулачок 1 вращается во-

круг неподвижной оси А.

Ролик 8 коромысла 2,

вращающегося вокруг не-

лодвижной оси В, обкаты-

вает профиль кулачка 1.

Звено 3 входит во враща-

тельные пары С и D с ко-

ромыслом 2 и с кулачком

4, вращающимся вокруг

неподвижной оси Е. Пру-

жина 7 опирается одним

концом на кольцо а звена 3, а другим концом в неподвижный

упор b. Кулачок 1, находящийся на главном валу печатной

машины, передает движение кулачку 4, при повороте которого

тормозные колодки 5 и 6 расходятся и печатный цилиндр оста-

навливается. Пружина 7 служит для замыкания кинематической

цепи.

3098

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ЗАХВАТОВ

ПЕЧАТНОГО ЦИЛИНДРА

КР

ЦУ

Вращение кулачка 1 во-

круг неподвижной оси А

и печатного цилиндра 7

вокруг неподвижной оси

В осуществляется от глав-

ного вала машины. Ко-

ромысло 2 вращается во-

круг неподвижной оси С

и имеет ролик 10, перека-

тывающийся по профилю

кулачка 1. Звено 3 вхо-

дит во вращательные пары

К и F с коромыслом 2

и звеном 4, вращающимся

вокруг неподвижной оси Е. Звено 5 входит во вращательную

пару H со звеном 4 и скользит в ползуне 6, вращающемся вокруг

неподвижной оси D. Звено 5 имеет профилированный конец а.

При вращении печатного цилиндра 7 захват 8 набегает на не-

подвижный профиль 9; при этом захват открывается для пере-

дачи листа бумаги на листовыводное устройство. При набега-

нии захвата на профилированное звено 5 захваты открываются,

чтобы снова захватить бумагу.

193

3097

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ТОРМОЖЕНИЯ

ПЕЧАТНОГО ЦИЛИНДРА

КР

ЦУ

3099

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТОРМОЗНОЙ КОЛОДКИ

ДЛЯ ПРИЖИМА БУМАГИ

КР

ЦУ

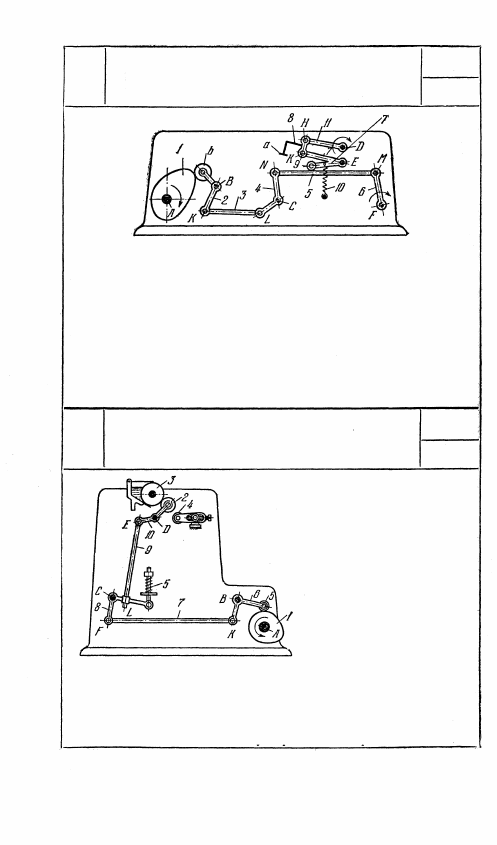

Кулачок 1 вращается вокруг неподвижной оси А. Ролик b ко-

ромысла 2, вращающегося вокруг неподвижной оси В, обкаты-

вает профиль кулачка 1. Звено 3 входит во вращательные пары

K и L с коромыслом 2 и звеном 4, вращающимся вокруг непод-

вижной оси С. Звено 5 входит во вращательные пары N и М со

звеном 4 и звеном 6, вращающимся вокруг неподвижной оси F.

Коромысло 7, вращающееся вокруг неподвижной оси Е, имеет

ролик 9, перекатывающийся по звену 5. Звено 8 с колодкой а

входит во вращательные пары К и H с коромыслом 7 и звеном

11, вращающимся вокруг неподвижной оси D. При вращении

кулачка 1 звено 8 колодкой а опускается на бумагу и прижимает

ее. Силовое замыкание механизма обеспечивается пружиной 10.

3100

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПРИЕМНОГО ВАЛИКА

ПЛОСКОПЕЧАТНОЙ МАШИНЫ

КР

ЦУ

Кулачок 1 вращается во-

круг неподвижной оси А.

Ролик 5 коромысла 6,

вращающегося вокруг не-

подвижной оси В, обка-

тывает профиль кулачка

1. Звено 7 входит во вра-

щательные пары K и F

с коромыслом 6 и звеном

8, вращающимся вокруг

неподвижной оси С. Зве-

но 9 входит в поступатель-

ную пару L со звеном 8

и во вращательную пару

Е со звеном 10, вращающимся вокруг неподвижной оси D. Кула-

чок 1 передает движение приемному валику 2, который при

соприкосновении с дукторным цилиндром 3 снимает с него кра-

ску, затем валик 2 опускается и передает краску раскатным ва-

ликам 4. Пружина 5 служит для осуществления соприкоснове-

ния валика 2 с дукторным цилиндром 3.

194
