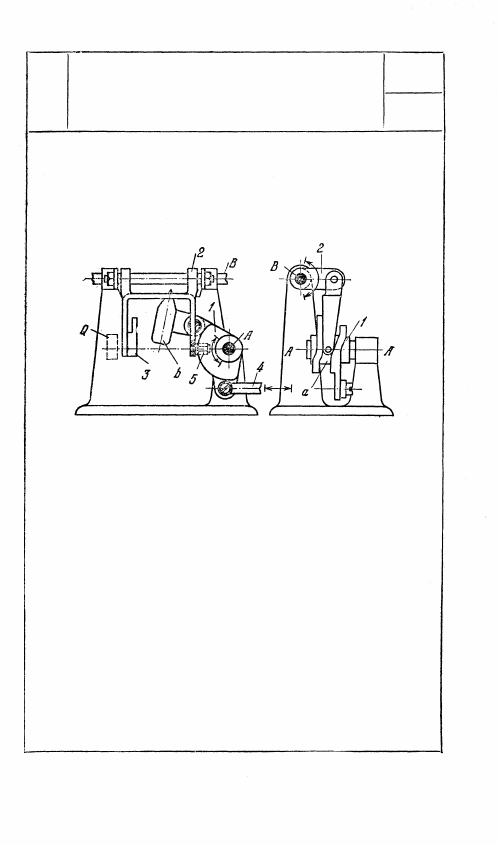

КУЛАЧКОВО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

ПЕРЕДВИЖЕНИЯ ТКАНИ

В ШВЕЙНОЙ МАШИНЕ

КР

ЦУ

Кулачок 1 с помощью звена 4 приводится в качатель-

ное движение вокруг неподвижной оси А. Ролик 5

звена 2 перекатывается в пазу а кулачка 1. Профиль

паза а обеспечивает качательное движение звена 2

вокруг неподвижной оси В и его возвратно-поступатель-

ное движение вдоль этой оси. При этом деталь 3, за-

хватывающая материю, совершает движение, траекто-

рия которого изображается фигурой Q, расположен-

ной в плоскости, перпендикулярной к левой проек-

ции механизма. Силовое замыкание механизма обес-

печивается грузом b.

187

3091

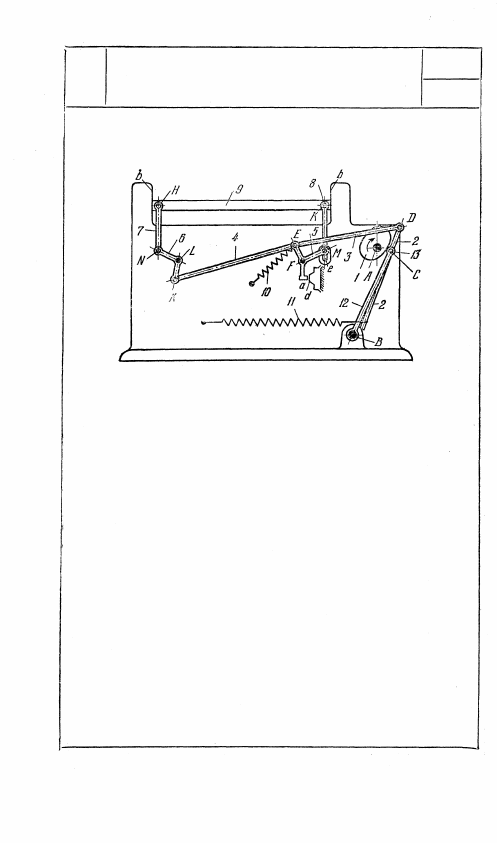

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПРЕССА ДЛЯ БУМАГИ

КР

ЦУ

Кулачок 1 вращается вокруг неподвижной оси A.

Ролик 13 коромысла 12, вращающегося вокруг не-

подвижной оси В, обкатывает профиль кулачка 1.

Звено 2 входит во вращательную пару С с коромыс-

лом 12 и в нижней своей части подтягивается пружи-

ной 11, обеспечивая силовое замыкание механизма.

Звено 3 входит во вращательные пары Е и D со

звеньями 5 и 2. Звено 5 вращается вокруг непод-

вижной оси F и подтягивается пружиной 10. Звено 4

входит во вращательные пары Е и К со звеном 5

и звеном 6, вращающимся вокруг неподвижной

оси L. Ползун 9 движется в вертикальном направ-

лении в неподвижных направляющих b. Звено 7

входит во вращательные пары N и Н со звеном 6

и ползуном 9. Звено 8 входит во вращательную

пару К с ползуном 9 и прорезью е скользит по паль-

цу М звена 5. Движение от кулачка 1 передается

звеньям 2 и 12 и звеньям 5 и 6. При оттягивании

звеньев 3 и 4 вправо звенья 5 и 6 поворачиваются

и ползун 9 с помощью звеньев 8 и 7 опускается.

Пружина 10 служит для приведения ползуна 9

в верхнее положение. Отросток а звена 5, упираясь

в неподвижный упор d, ограничивает движение

ползуна 9 вверх.

188

3092

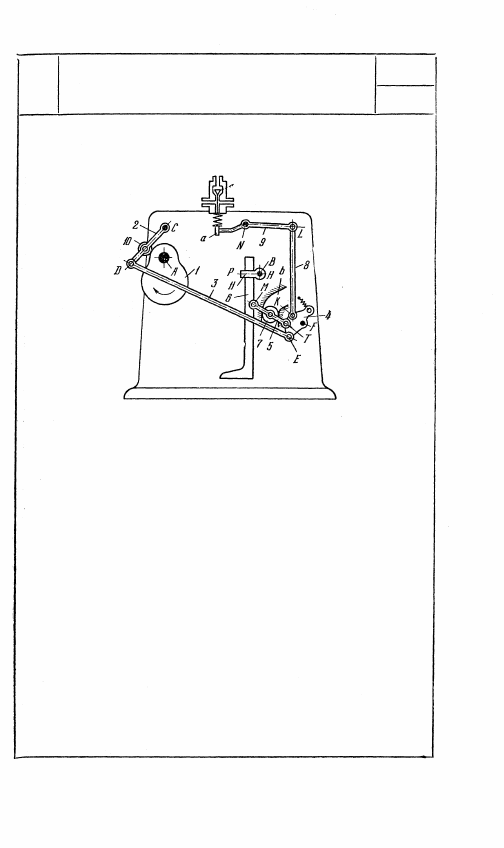

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДАЧИ БУМАГИ

КР

ЦУ

Кулачок 1 вращается вокруг неподвижной оси А.

Ролик 10 коромысла 2, вращающегося вокруг не-

подвижной оси С, перекатывается по профилю ку-

лачка 1. Звено 3 входит во вращательные пары

D и Е с коромыслом 2 и звеном 4, вращающимся

вокруг неподвижной оси F. Звено 8 входит во

вращательные пары К и L со звеном 4 и звеном 9,

вращающимся вокруг неподвижной оси N. Звено 5,

несущее ролик 7, входит во вращательные пары

МиTc щупом 6 и звеном 4. Ролик 7 перекаты-

вается по неподвижному профилированному пазу b.

Щуп 6 входит в поступательную пару Р со звеном

11, вращающимся вокруг неподвижной оси Н.

От кулачка 1 движение передается щупу 6. Щуп 6

движется не только по вертикали, но и поворачи-

вается относительно неподвижной оси H. При

опускании щупа звено 9 своим концом а нажимает

на клапан, заставляя его подняться, и вакуум-

цилиндр механизма подачи бумаги оказывается

соединенным трубопроводом с вакуум-насосом.

189

3093

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

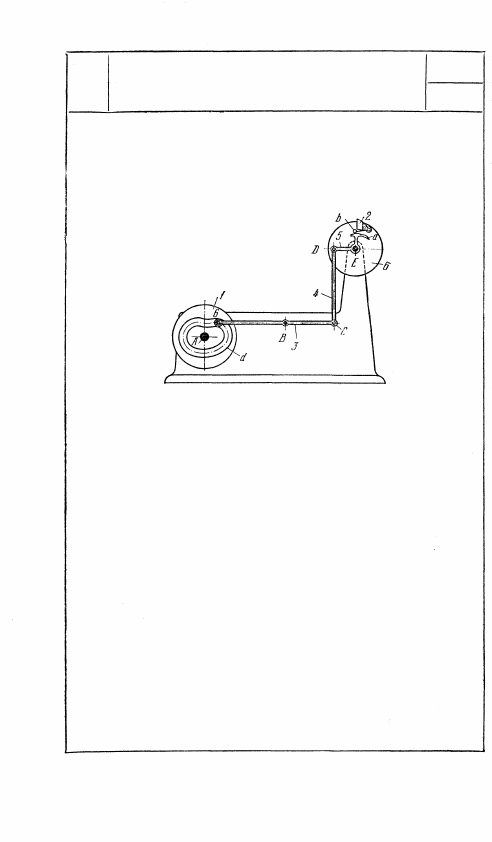

ЗАХВАТА ЛИСТОВ БУМАГИ

КР

ЦУ

Вращение кулачка 1 вокруг неподвижной оси А

и печатного цилиндра 6 вокруг неподвижной оси Е

осуществляется от главного вала машины. Кула-

чок 1 имеет паз d, в котором перекатывается ро-

лик 6 коромысла 3, вращающегося вокруг неподвиж-

ной оси В. Звено 4 входит во вращательные пары

С и D с коромыслом 3 и звеном 5, вращающимся

вокруг неподвижной оси Е. Звено 5 имеет профи-

лированный конец а. При вращении печатного

цилиндра 6 к моменту вывода листа ролик b за-

хвата 2 набегает на профилированный конец а ры-

чага 5, захват 2 открывается и освобождает лист.

В этом положении начинает двигаться звено 5.

Во время покоя печатного цилиндра захваты от-

крыты. Захваты закрываются в момент начала

оабочего хода печатного цилиндра пружиной, не

показанной на чертеже.
