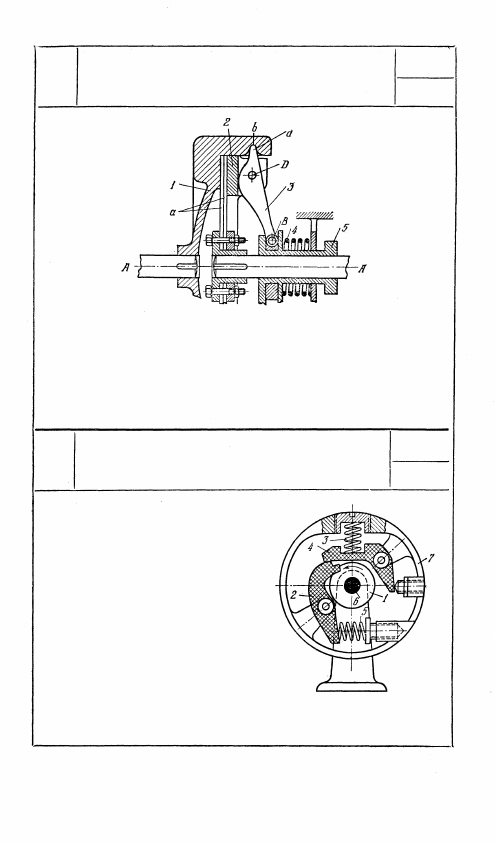

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ФРИКЦИОННОЙ МУФТЫ

КР

мс

Втулка 5 скользит вдоль оси вала А — A и входит во вращатель-

ную пару В с профилированным рычагом З, имеющим выступ d,

входящий во впадину b корпуса 1 муфты. Кулачок 3 входит во

вращательную пару D с нажимным диском 2. Профилированный

рычаг 3, находящийся под действием пружины 4, стремится за-

жать фрикционный диск а между корпусом муфты и нажимным

диском 2. Для выключения муфты достаточно втулку 5 отодви-

нуть вправо.

3077

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПРЕДЕЛЬНОЙ МУФТЫ

КР

МС

Крутящий момент от вала 6

передается обойме 7 посредством

кулачка 7, сцепляющегося с

собачкой 2. При повышении угло-

вой скорости муфты сверх уста-

новленного значения центробеж-

ные силы инерции рычага 4 сжи-

мают пружину 3 и рычаг 4, под-

нимаясь, освобождает собачку 2.

Центробежные силы инерции со-

бачки 2 сжимают пружину 5,

и муфта выключается. Угловая

скорость обоймы 7 снижается.

При снижении угловой скорости происходит включение муфты

благодаря действию пружин 3 и 5.

179

13. МЕХАНИЗМЫ ПОРШНЕВЫХ МАШИН

(3078—3080)

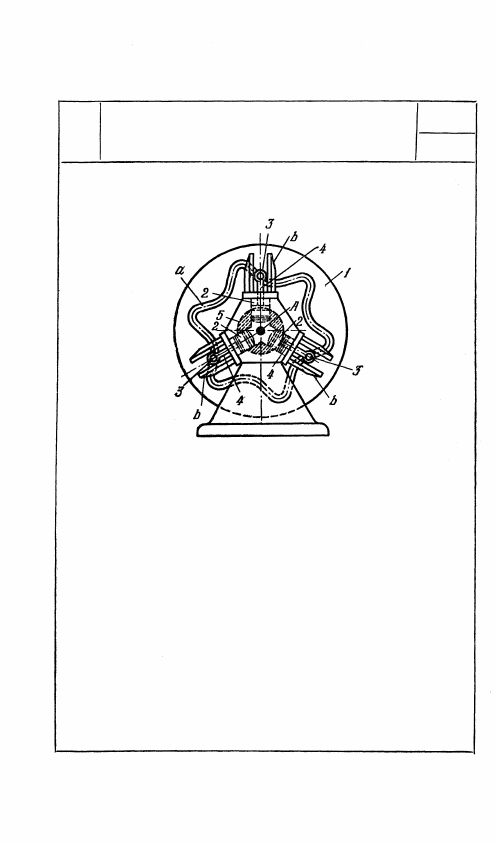

3078

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ТРЕХЦИЛИНДРОВОЙ

ПОРШНЕВОЙ МАШИНЫ

КР

ПМ

Кулачок 1, имеющий симмет-

ричный профилированный паз а,

состоящий из шести равных

участков, вращается вокруг не-

подвижной оси А. С кулач-

ком 1 жестко связаны прямоли-

нейные направляющие b, в ко-

торых скользят ролики 3 тол-

кателей 4. Толкатели 4 жестко

связаны с поршнями 2, которые

имеют возвратно-поступательное

движение в блоке 5 цилиндров,

вращающемся вокруг оси А.

Кинематическое замыкание ме-

ханизма обеспечивается пазовой

формой профиля кулачка 1. Оси

цилиндров образуют угол в 120°.

180

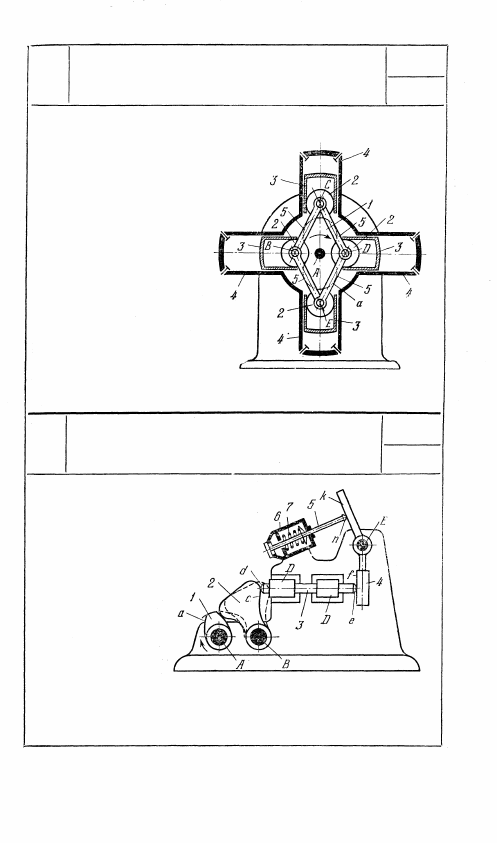

3079

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ЧЕТЫРЕХЦИЛИНДРОВОЙ

ПОРШНЕВОЙ МАШИНЫ

КР

ПМ

Кулачок 1, имеющий сим-

метричный профиль а, со-

стоящий из дуг окружно-

стей, вращается вокруг

неподвижной оси А. Ро-

лики 2, жестко связанные

с поршнями 3, перекаты-

ваются по профилю а

кулачка 1, приводя в

возвратно-поступательное

движение в неподвижных

симметрично расположен-

ных цилиндрах 4 поршни

3. Кинематическое замы-

кание механизма обеспе-

чивается звеньями 5, вхо-

дящими во вращательные

пары друг с другом и ро-

ликами 2. Размеры звень-

ев механизма удовлетво-

ряют условию ВС = CD=

= DE = ЕВ. Оси цилин-

дров образуют угол в 90°.

3080

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ КЛАПАНА

КР

ПМ

Кулачок 1, враща-

ющийся вокруг не-

подвижной оси A,

своим профилем а

скользит по профи-

лю кулачка 2, вра-

щающегося вокруг

неподвижной оси В.

Кулачок 2 имеет

профиль с, который

воздействует на ко-

нец d толкателя 3

и перемещает его

в неподвижных

направляющих D.

Вторым концом е

толкатель 3 скользит по плоскости f рычага 4, вращающегося вок-

руг неподвижной оси Е. Рычаг 4 плоскостью k скользит по концу

п штока 5 клапана, который движется в неподвижном цилиндре

6. Силовое замыкание механизма обеспечивается пружиной 7.

181

14. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ, ВКЛЮЧЕНИЯ

И ВЫКЛЮЧЕНИЯ (3081—3083)

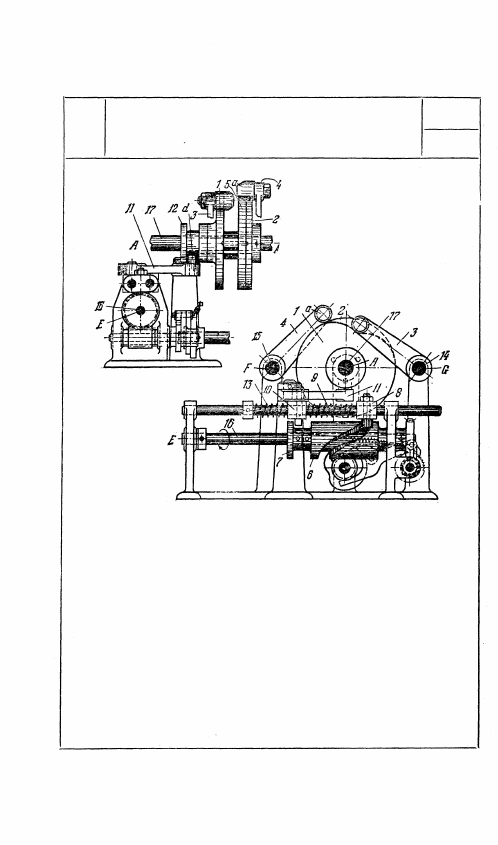

3081

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ

КР

ПВ

При вращении вала 17 вокруг неподвижной оси А движение пере-

дается кулачками 1 и 2 и рычагами 3 и 4 валам 14 и 15, которые со-

вершают качательные движения вокруг неподвижных осей F и G. Каж-

дый вал соединен с упаковочным механизмом, не показанным на

рисунке, который должен совершать большое число движений, связан-

ных с процессом упаковки. Когда диск 5 того же диаметра, что и ку-

лачки 1 и 2, находится в правом положении, ролик а рычага 4 не по-

падает в углубление кулачка 2, и поэтому вал 15 не поворачивается,

а вал 14 совершает колебательные движения. При вращении вокруг

неподвижной оси Е вала 16 с закрепленным на нем кулачком 6 с диском

7, имеющим две радиальные прорези, ползун ролика 8, перемещаясь

влево, сжимает пружины 9 и 13 и перемещает влево блок 10 до упора

штифта блока в диск 7. Когда одна из прорезей диска займет вертикаль-

ное положение и совпадет со штифтом блока 10, блок 10 под действием

сжатой пружины 9 переместится еще левее и коленчатый рычаг 11

повернется. При этом выступ d рычага 11, находящийся между флан-

цами втулки 12, переместит диск 5 к кулачку 1, отключит ролик ры-

чага 4 от кулачка 1 и вал 15 перестанет совершать колебательные

движения. При дальнейшем вращении кулачка 6 ползун ролика 8 пе-

ремещается вправо и как только другая прорезь диска 7 займет верти-

кальное положение, блок 10 под действием сжатой пружины 13 переме-

стится вправо и выступ d рычага 11 переместит диск 5 в первоначальное

положение.
