Механизмы в современной технике (Артоболевский) - часть 546





10. МЕХАНИЗМЫ ГРУЗОПОДЪЕМНЫХ

УСТРОЙСТВ (3072)

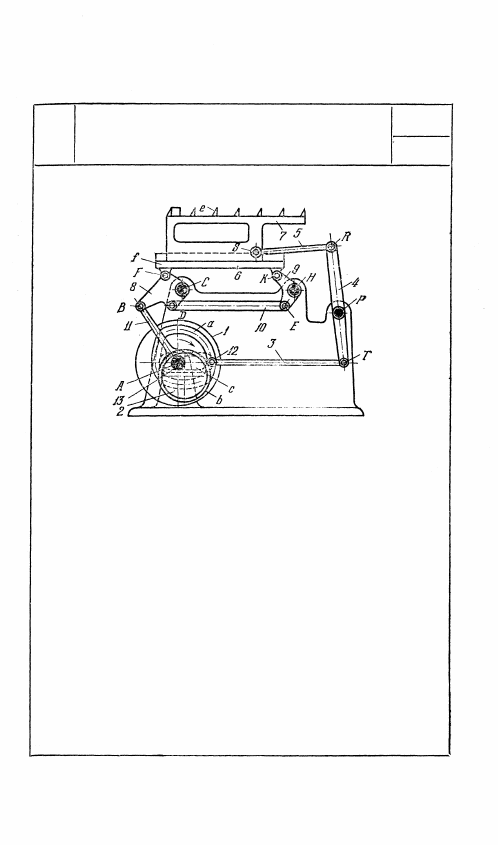

Кулачок 1, имеющий профилированный паз а, вращается вокруг

неподвижной оси A и жестко скреплен с круглым эксцентри-

ком 2, охваченным втулкой b звена 11, входящего во вращатель-

ную пару В со звеном 8, вращающимся вокруг неподвижной

оси С. Звено 10 входит во вращательные пары D и F со звеньями

8 и 9. Звено 9 вращается вокруг неподвижной оси Н. Платформа

6, входящая во вращательные пары F и K со звеньями 8 и 9,

имеет направляющую f, по которой скользит ползун 7, снаб-

женный шипами е. Звено 3 слева имеет прорезь с, которая сколь-

зит по неподвижному пальцу 13. Ролик 12 звена 3 перекатывается

в пазу а кулачка 1. Звено 3 входит во вращательную пару Т

с коромыслом 4, вращающимся вокруг неподвижной оси Р и

входящим во вращательную пару R с шатуном 5. Шатун 5 входит

во вращательную пару S с ползуном 7. Размеры звеньев меха-

низма удовлетворяют условиям: FK = СН = DE, CF = HK

и CD = НЕ. Таким образом, звенья 8, 10, 9 и 10 образуют двой-

ной параллелограмм и, следовательно, платформа 6 совершает

круговое поступательное движение. Так как ползун 7 имеет воз-

можность двигаться возвратно-поступательно относительно плат-

формы 6, то груз, положенный на шипы е звена 7, одновременно

получает перемещения как в горизонтальном, так и вертикаль-

ном направлениях.

175

3072

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДЛЯ ТРАНСПОРТИРОВКИ ГРУЗА

КР

Гп

11. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ (3073—3074)

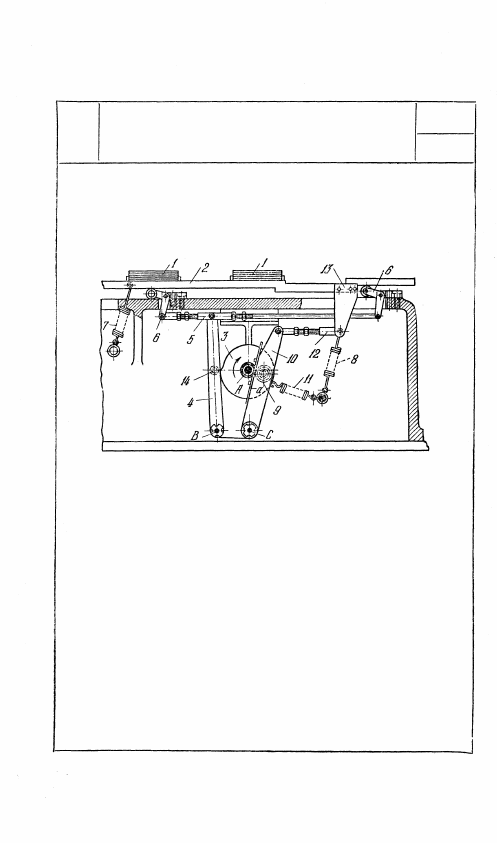

Кулачок 3 вращается вокруг неподвижной оси А. Коромысло 4 вра-

щается вокруг неподвижной оси В и имеет ролик 14, перекатываю-

щийся по профилю кулачка 3. Ролик 9 кулачка 3 перекатывается по

планке а, жестко связанной с коромыслом 9 и прижимаемой к ролику

пружиной 11. Контролируемая деталь 1 из питателя поступает на

штангу 2. При вращении кулачка 3 штанга 2 перемещается по траекто-

рии, имеющей вид замкнутого прямоугольника: вверх, влево, вниз и

вправо. Движение вверх и вниз осуществляется от кулачка 3 через

коромысло 4, тягу 5, угловые рычаги 6, на которых лежит штанга 2,

и пружины 7 и 8. Движение вправо и влево осуществляется роликом 9,

упирающимся в планку а рычага 10. Рычаг 10 связан со штангой 2

посредством звеньев 12 и 13.

176

3073

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДАЧИ АВТОМАТА ДЛЯ КОНТРОЛЯ

ПОРШНЕВЫХ ПАЛЬЦЕВ

КР

И

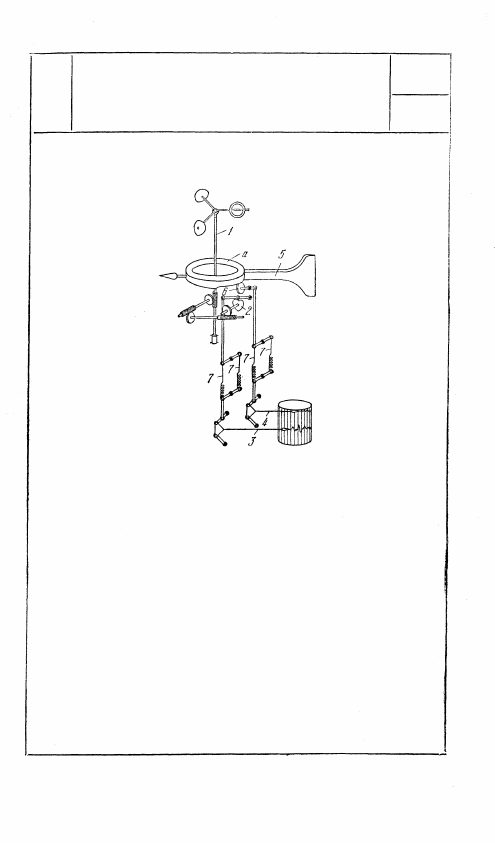

Вал 1 вертушки анемометра при помощи

трех червячных передач вращает ку-

лачок 2, преобразующий вращение

вала 1 в вертикальное перемещение

пера 3 регистрирующего механизма.

Аналогично передается перу 4 угло-

вое перемещение флюгера 5. Для этой

цели на флюгере укреплено кольцо а,

имеющее клинообразную форму. По

его нижней поверхности скользит ро-

лик 6, который при повороте кольца а

получает вертикальное смещение, пе-

редаваемое через систему рычагов

перу 4 регистратора. Удлинение или

укорочение одной из проволок 7 в ре-

зультате изменения окружающей тем-

пературы компенсируется соответст-

вующими изменениями длины другой,

в результате чего колебания темпера-

туры не отражаются на показаниях

прибора.

177

3074

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

УСТРОЙСТВА ТРЕТЬЯКОВА,

РЕГИСТРИРУЮЩЕГО СИЛУ

И НАПРАВЛЕНИЕ ВЕТРА

КР

И

12. МЕХАНИЗМЫ МУФТ И СОЕДИНЕНИЙ

(3075—3077)

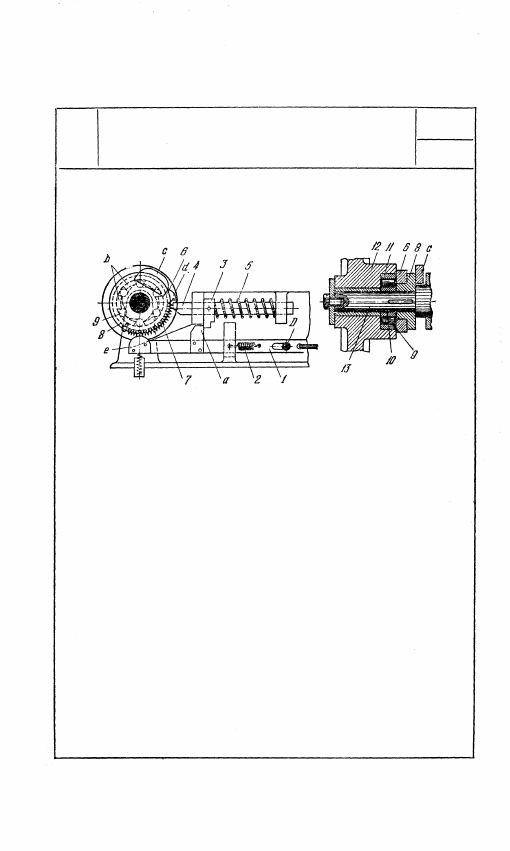

При опускании педали, не показанной на рисунке, плита 1,

преодолевая сопротивление пружины 2, перемещается

вправо. Планка а, упираясь в звено 3, перемещает его вме-

сте с упором 4 вправо, преодолевая сопротивление пру-

жины 5. Как только упор 4 выйдет из зацепления с высту-

пом d звена 6, последнее под действием пружины 7, за-

крепленной на диске 8, повернется по часовой стрелке.

При этом сегменты b звена 6 переместят ролики 9 муфты

свободного хода, заклинивая их между кулачковым

диском 10 и ободом 11, запрессованным во вращающемся

маховике 12. Так как диск 10 жестко насажен на вал 13,

последнему сообщается вращение вместе с диском 8 по

часовой стрелке. Выступ с диска 8, соприкасаясь с упором

е плиты 1, поворачивает ее относительно оси D. При этом

планка а освобождает звено 3 и упор 4 под действием пру-

жины 5 занимает исходное положение, предотвращая

звено 6 от дальнейшего поворота. Ролики 9, обкатывая

диск 10, расцепляют муфту свободного хода, и вал 13,

сделав один оборот, останавливается. При этом пружина 7

растягивается.

178

3075

КУЛАЧКОВЫЙ МЕХАНИЗМ

РОЛИКОВОЙ МУФТЫ

ПЕРИОДИЧЕСКОГО ВЫКЛЮЧЕНИЯ

КР

МС
