Механизмы в современной технике (Артоболевский) - часть 544

3963

КУЛАЧКОВО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ ПОДАЧИ

КР

СП

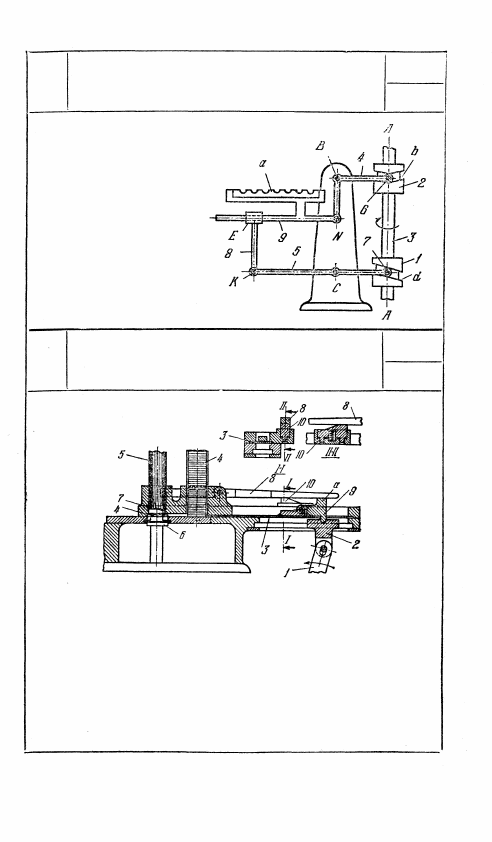

Кулачки 1 и 2, жестко поса-

женные на общий вал 3,

вращаются вокруг неподвиж-

ной оси А — А вала 3 и

имеют профилированные па-

зы d и b. Коромысла 4 и

5 вращаются вокруг непо-

движных осей В и С и имеют

ролики 6 и 7, перекатываю-

щиеся в пазах d и b. Звено

8 входит во вращательную

пару К. с коромыслом 5 и

поступательную пару Е со

звеном 9, входящим во вра-

щательную пару N с коро-

мыслом 4. Соответствующим

подбором профилей dиb

кулачков 1 и 2 можно вос-

произвести требуемое дви-

жение гребенки а звена 9,

обеспечивая требуемую по-

дачу материала.

3064

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПОДАЧИ

С АВТОМАТИЧЕСКИМ ВЫКЛЮЧЕНИЕМ

КР

СП

При качательном движении рычага 1 ползуну 2 вместе с толкателем 3

сообщается возвратно-поступательное движение, вследствие чего ди-

сковые заготовки 4 подаются под плунжер 5. Вместе с механизмом

подачи дисков 4 синхронно работает механизм подачи колпачков 6,

наличие которых контролируется щупом 7, закрепленным на рычаге 8.

При наличии колпачка 6 рычаг 8 занимает положение, показанное

на рисунке, и при иеремещении ползуна 2 влево защелка 9, шарнирно

соединенная с толкателем 3, скользя по рычагу 8, вдавливает кулач-

ковым выступом а подпружиненный.клин 10. При этом диск 4 опу-

скается плунжером 5 в колпачок 6. В случае отсутствия колпачка 6

рычаг 8 поворачивается против часовой стрелки и защелка 9 при пе-

ремещении выступа а по клину 10 выходит из зацепления с ползу*

ном 2, вследствие чего подача дисков 4 прекращается. Ползун 2 будет

перемещаться вхолостую до тех пор, пока не будет подан новый колпа-

чок 6. При наличии колпачка 6 щуп 7 поднимается и защелка 9 под

действием опустившегося конца рычага 8 входит в зацепление с пол-

зуном 2.

167

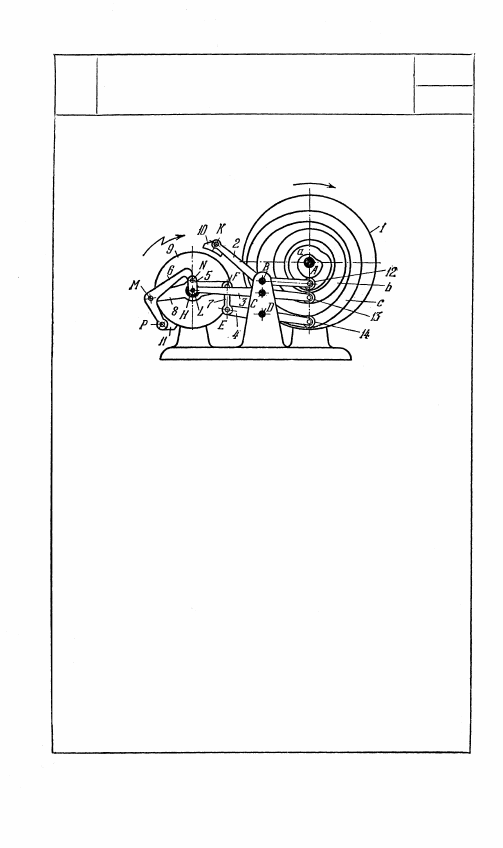

Кулачок 1, вращающийся вокруг неподвижной оси A,

имеет три паза а, b и с, в которых перекатываются ролики

12, 13 и 14 коромысел 2, 3 и 4, вращающихся вокруг не-

подвижных осей В, С и D. Колодка 10 свободно вращается

вокруг оси К коромысла 2. Звено 7 входит во вращатель-

ные пары F и E со звеном 8 и коромыслом 4. Звено 8, вра-

щающееся вокруг неподвижной оси H, входит во враща-

тельную пару М со звеном 6. Звено 5 входит во вращатель-

ные пары N и L со звеном 6 и коромыслом 3. Колодка 11

свободно вращается вокруг оси Р звена 6. Выходной бара-

бан 9 свободно вращается вокруг оси H. При вращении

кулачка 1 барабан 9 вращается с остановками. Враще-

ние барабана 9, соответствующее процессу подачи мате-

риала, осуществляется колодкой 11 в те периоды времени,

когда она прижата к поверхности барабана 9, а колодка 10

отжата от его поверхности. Остановка барабана 9 осу-

ществляется колодкой 10 в те периоды времени, когда она

прижата к поверхности барабана, а колодка 11 отжата от

его поверхности.

168

3065

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДАЧИ С ОСТАНОВКАМИ

ВЫХОДНОГО БАРАБАНА

КР

СП

3066

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДАЧИ С ОСТАНОВКАМИ

ВЫХОДНОГО БАРАБАНА

КР

СП

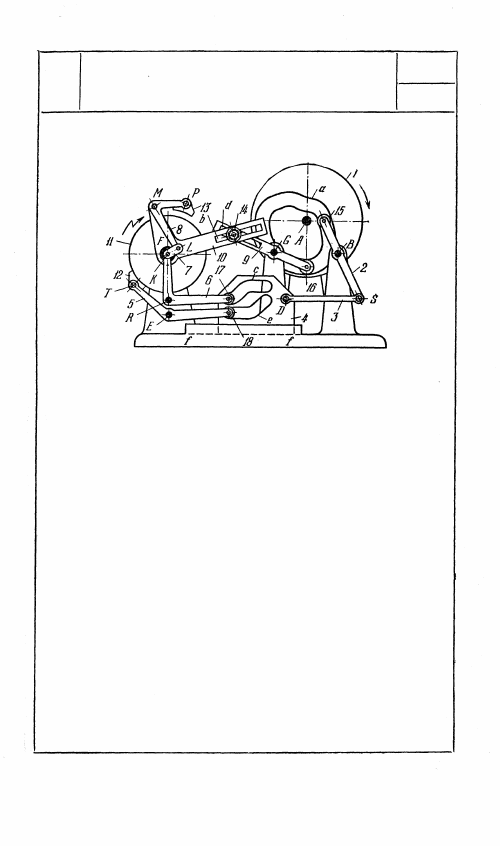

Кулачок 1, вращающийся вокруг неподвижной оси A, имеет

паз а, в котором перекатывается ролик 15 коромысла 2, вра-

щающегося вокруг неподвижной оси В. В том же пазу перека-

тывается ролик 16 коромысла 9, вращающегося вокруг непод-

вижной оси G. Выходной барабан 11 свободно вращается вокруг

неподвижной оси F. Колодка 13 свободно вращается вокруг оси Р

звена 8, которое входит во вращательные пары М и L со звеньями

10 и 7. Звено 10, вращающееся вокруг неподвижной оси F, имеет

прорезь b. Коромысло 9 имеет прорезь d. Болт 14, служащий

для регулировки механизма, можно устанавливать в различных

положениях относительно прорезей b и d и закреплять так,

что он будет иметь скольжение или в прорези b, или в прорези d,

Звено 7 входит во вращательную пару К со звеном 6, вращаю-

щимся вокруг неподвижной оси R. Колодка 12 свободно враща-

ется вокруг оси Т звена 5, вращающегося вокруг неподвижной

оси Е. Звенья 6 и 5 имеют ролики 17 и 18, перекатывающиеся

в пазах с и е кулачка 4, движущегося возвратно-поступательно

в неподвижных направляющих f. Привод в движение кулачка 4

осуществляется шатуном 3, входящим во вращательные пары D

и S с ползуном 4 и коромыслом 2. При вращении кулачка 1 ба-

рабан 11 вращается с остановками. Вращение барабана 11,

соответствующее процессу подачи материала, осуществляется

колодкой 13 в те периоды времени, когда она прижата к поверх-

ности барабана 11, а колодка 12 отжата от его поверхности. Оста-

новка барабана 11 осуществляется колодкой 12 в те периоды вре-

мени, когда она прижата к поверхности барабана 11, а колодка 13

отжата от его поверхности.

169

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДАЧИ С ОСТАНОВКАМИ

ВЫХОДНОГО БАРАБАНА

КР

СП

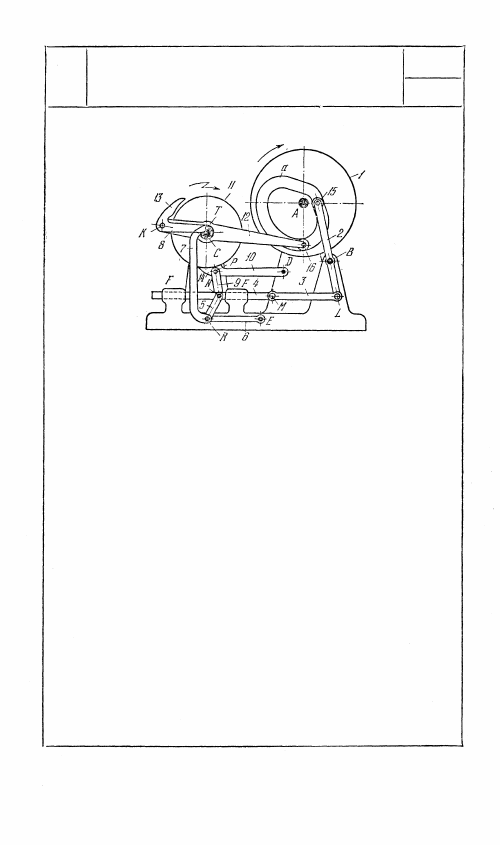

Кулачок 1, вращающийся вокруг неподвижной

оси A, имеет паз а, в котором перекатывается ро-

лик 15 коромысла 2, вращающегося вокруг непод-

вижной оси В. В том же пазу перекатывается

ролик 16 коромысла 12, вращающегося вокруг непод-

вижной оси С. Выходной барабан 11 свободно вра-

щается вокруг оси С. С коромыслом 12 входит во

вращательную пару K звено 8, имеющее колодку 13.

С коромыслом 10, вращающимся вокруг неподвиж-

ной оси D, жестко связана колодка 14. Шатун 3

входит во вращательную пару L с коромыслом 2

и вращательную пару М с ползуном 4, движущимся

возвратно-поступательно в неподвижных направля-

ющих F. С ползуном 4 входят во вращательные

пары N звенья 5 и 9. Звено 9 входит во вращатель-

ную пару Р со звеном 10, а звено 5 входит во враща-

тельную пару R со звеньями 7 и 6. Звено 6 враща-

ется вокруг неподвижной оси Е, а звено 7 входит

во вращательную пару Т со звеном 8. При вращении

кулачка 1 барабан 11 вращается с остановками.

Вращение барабана 11, соответствующее процессу

подачи материала, осуществляется колодкой 13

в те периоды времени, когда она прижата к поверх-

ности барабана 11, а колодка 14 отжата от его по-

верхности. Остановка барабана 11 осуществляется

колодкой 14 в те периоды времени, когда она при-

жата к поверхности барабана 11, а колодка 13 от-

жата от его поверхности.

170

3067
