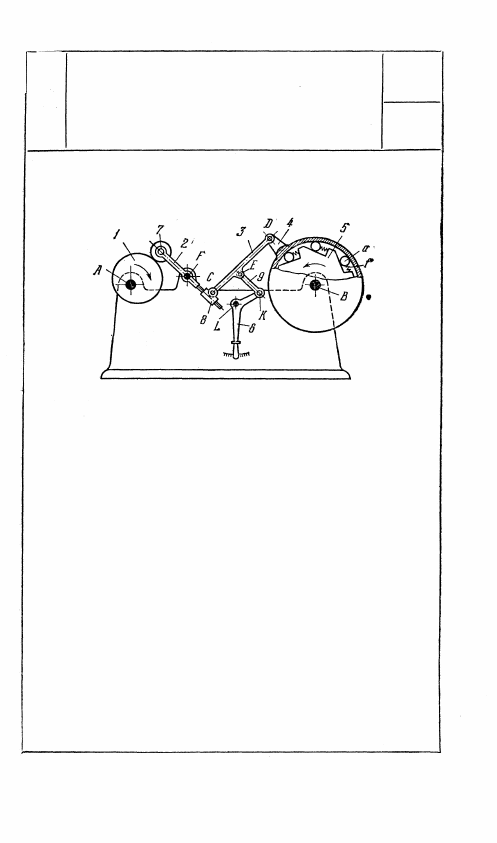

Круглый эксцентрик / вращается вокруг непод-

вижной оси А. Коромысло 2, вращающееся во-

круг неподвижной оси F, имеет ролик 7, пере-

катывающийся по профилю эксцентрика /.

Звено 3 входит во вращательные пары С, Е и D

с ползуном 8, звеном 9 и звеном 4, вращаю-

щимся вокруг неподвижной оси В. Ползун 8

скользит вдоль оси коромысла 2. Звено 9 вра-

щается вокруг оси /С, положение которой фикси-

руется рычагом 6, вращающимся вокруг непод-

вижной оси L. Между звеном 4 и звеном 5, сво-

бодно вращающимся вокруг оси В, расположены

ролики а с пружинами /. При равномерном вра-

щении эксцентрика 1 вокруг оси Л звено 4 при-

водит звено 5 в прерывистое вращательное дви-

жение в направлении, указанном стрелкой.

Размах качания звена 4 регулируется рычагом 6.

159

3051

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ИМПУЛЬСНОЙ ПЕРЕДАЧИ

С РЕГУЛИРУЕМЫМ РАЗМАХОМ

КАЧАНИЯ ЗВЕНА

КР

РЗ

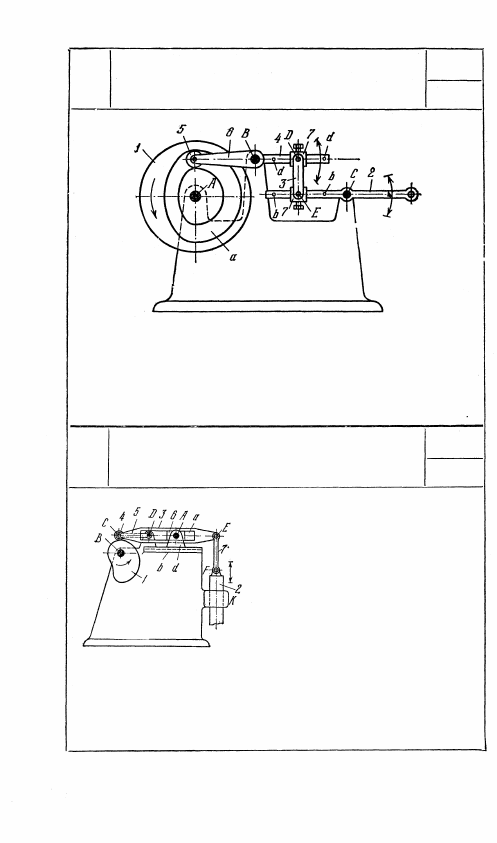

Кулачок 1, вращающийся вокруг неподвижной оси А, имеет профили-

рованный паз а, в котором перекатывается ролик 5 коромысла 6, вра-

щающегося вокруг неподвижной оси В. С коромыслом 6 жестко свя-

зана планка 4, имеющая отверстия d. Коромысло 2, совершающее кача-

тельное движение вокруг неподвижной оси С, имеет отверстия b. Про-

межуточное звено 3 входит во вращательные пары D и Е с ползунами 7,

которые могут устанавливаться и закрепляться винтами в отверстиях

b и d. Угол качания коромысла 2 может быть изменен путем установки

ползунов 7 в различные положения.

3053

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ ЗАКОНОМ ДВИЖЕНИЯ

ВЫХОДНОГО ЗВЕНА

КР

РЗ

Кулачок 1 вращается вокруг непод-

вижной оси В. Коромысло 3 имеет

ролик 4, перекатывающийся по про-

филю кулачка 1. С коромыслом 3

входит во вращательную пару С

звено 5, вращающееся вокруг не-

подвижной оси D. Кулиса а коро-

мысла 3 скользит по ползуну 6,

вращающемуся вокруг оси А стой-

ки d. Звено 7 входит во вращатель-

ные пары Е и F с коромыслом 3 и ползуном 2. Стойку d ползуна 6

можно устанавливать в различных положениях на направляю-

щей b. Таким образом, можно менять положение оси A относи-

тельно оси D и тем самым изменять закон движения ползуна 2,

движущегося возвратно-поступательно в неподвижной направ-

ляющей K.

160

3052

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ УГЛОМ

КАЧАНИЯ КОРОМЫСЛА

КР

РЗ

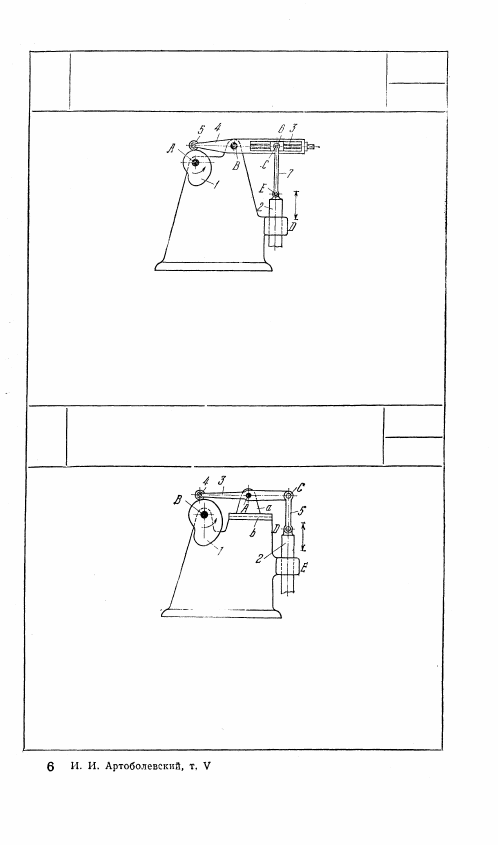

3054

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ ЗАКОНОМ ДВИЖЕНИЯ

ВЫХОДНОГО ЗВЕНА

КР

РЗ

Кулачок 1 вращается вокруг неподвижной оси А. Коромысло 4

вращается вокруг неподвижной оси В и имеет ролик 5, перека-

тывающийся по профилю кулачка 1. Коромысло 4 имеет винт 3,

который входит в винтовую пару с ползуном 6. Звено 7 входит

во вращательные пары С и E с ползунами 6 и 2. При вращении

винта 3 точка С ползуна 6 занимает различные положения отно-

сительно оси В и тем самым изменяет закон движения ползуна 2,

движущегося возвратно-поступательно в неподвижной направ-

ляющей D.

3055

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

С ИЗМЕНЯЕМЫМ ЗАКОНОМ ДВИЖЕНИЯ

ВЫХОДНОГО ЗВЕНА

КР

РЗ

Кулачок 1 вращается вокруг неподвижной оси В. Коромысло 3

вращается вокруг оси А стойки а и имеет ролик 4, перекаты-

вающийся по профилю кулачка 1. Звено 5 входит во вращатель-

ные пары С и D с коромыслом 3 и ползуном 2, движущимся воз-

вратно-поступательно в неподвижной направляющей Е. Стойку а

коромысла 3 можно устанавливать в различных положениях на

направляющей b. Таким образом, можно менять положение

оси А относительно оси D и тем самым изменять закон движения

ползуна 2.

161

9. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (3056—3071)

3056

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПОДАЧИ

КР

СП

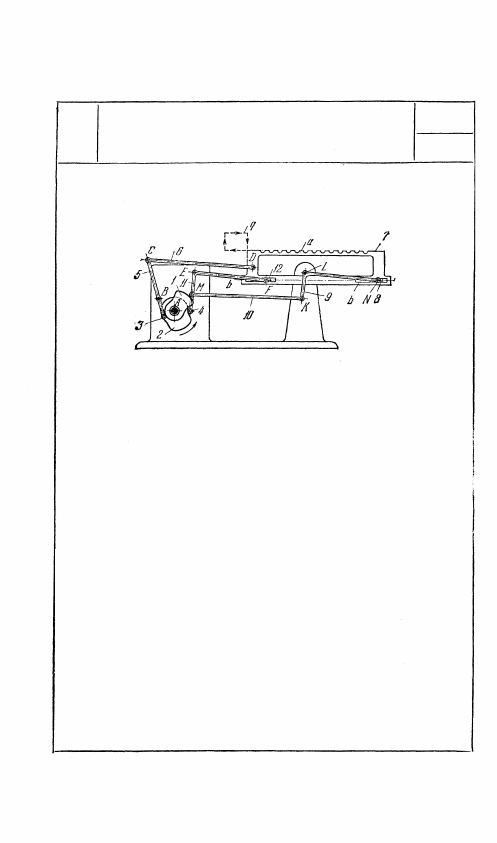

Жестко связанные друг с другом кулачки 1

и 2 вращаются вокруг неподвижной оси А.

Ролик 3 коромысла 5, вращающегося вокруг

неподвижной оси В, обкатывает профиль

кулачка 1. Ролик 4 коромысла 11, вращаю-

щегося вокруг неподвижной оси Е, обкаты-

вает профиль кулачка 2. Звено 6 входит во

вращательные пары С и D с коромыслом 5

и звеном 7, снабженным гребенкой а. Звено 10

входит во вращательные пары М и К с коро-

мыслом 11 и звеном 9, вращающимся вокруг

неподвижной оси L. Звенья 11 и 9 входят во

вращательные пары F и N с ползунами 12

и 8, скользящими в направляющих b звена 7.

Размеры звеньев механизма удовлетворяют

условиям: EF=LN, ME = KL и МК =

= EL. При вращении кулачков 1 и 2 гре-

бенка а совершает поступательное движение

по замкнутому прямоугольному контуру q,

оставаясь параллельной самой себе, что обес-

печивается соответствующими профилями ку-

лачков 1 и 2.
