3039

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПРЕССА

КР

ММ

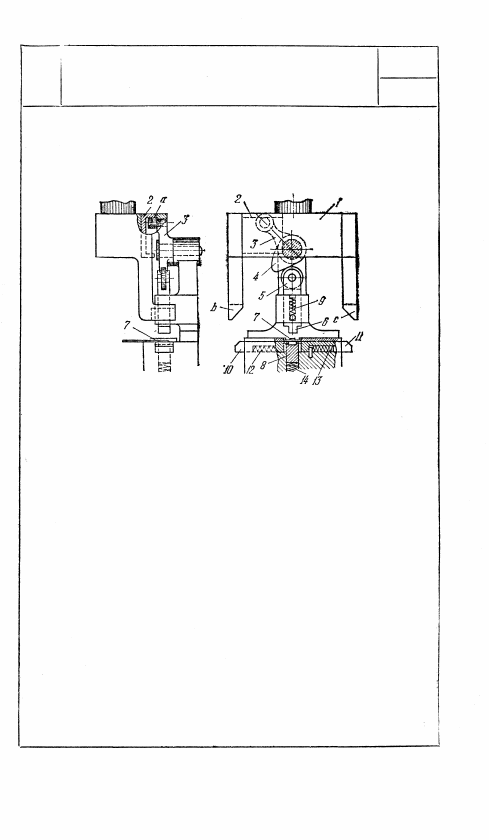

При опускании траверзы 1 звено 2, оказывая давление

на ролик а рычага 3, поворачивает кулачок 4. Кулачок 4,

поворачиваясь, опускает плунжер 5 с пуансоном 6, про-

изводя деформацию заготовки 7. При дальнейшем опуска-

нии траверзы 1 плунжер 5 под действием пружины 9

занимает верхнее положение, а кулачки b ис траверзы 1,

оказывая давление на звенья 10 и 11, перемещают их

к центру. При этом происходит загибание краев заго-

товки 7. При перемещении траверзы 1 вверх ролик а

рычага 3 под действием звена 2 поднимается. Кулачок 4,

поворачиваясь, снова опускает плунжер 5 с пуансоном 6,

который обжимает загнутые края заготовки 7. При этом

звенья 10 и 11 под действием пружин 12 и 13 занимают

исходное положение. Таким образом, за один двойной

ход траверзы 1 осуществляются три технологические

операции. Жесткая пружина 14, действующая на мат-

рицу 8, компенсирует неточности изготовления звеньев

механизма.

151

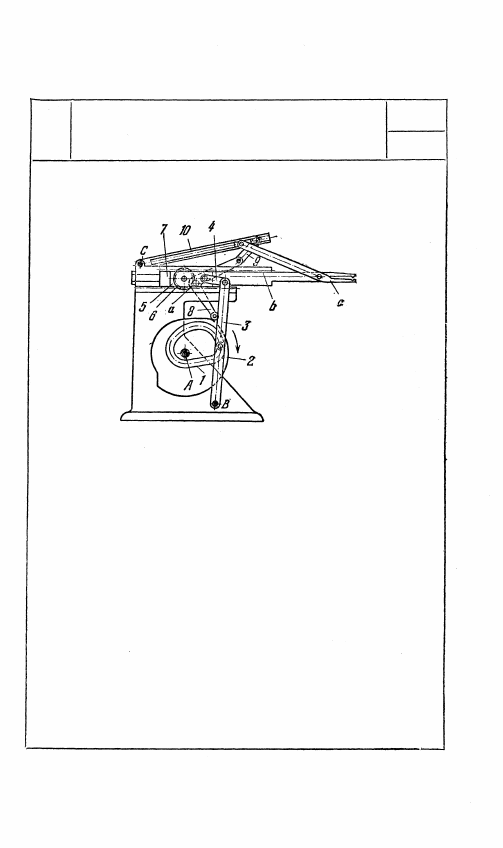

Кулачок 1, вращающийся вокруг неподвижной оси A, имеет

паз а, в котором перекатывается ролик 2 коромысла 3, вращаю-

щегося вокруг неподвижной оси В. С коромыслом 3 входит во вра-

щательную пару D шатун 4, входящий в свою очередь во вра-

щательную пару С с ползуном 5, скользящим в неподвижной

направляющей b. При вращении кулачка 1 ползун 5 прессует

объект 7, расположенный между ползуном 5 и неподвижной

плитой 6.

3041

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ШТАМПОВАЛЬНОГО СТАНКА

КР

ММ

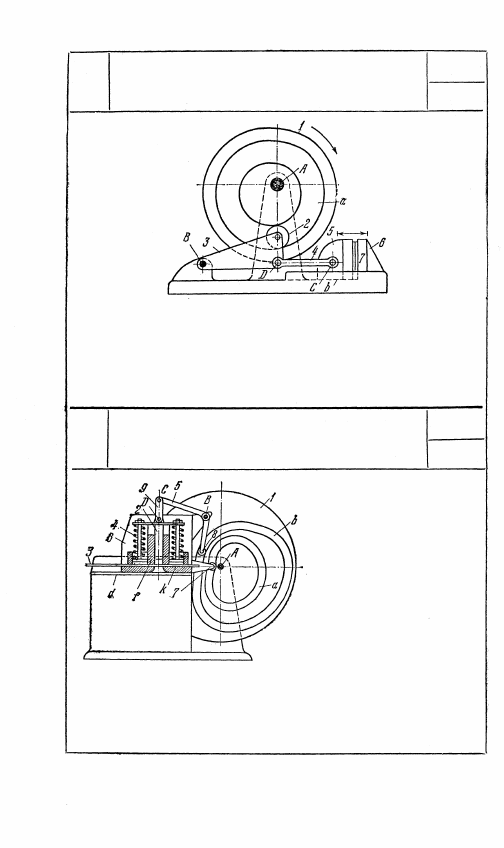

Кулачок 1, вращающийся

вокруг неподвижной оси А,

имеет два паза а и b.

В пазу а перекатывается

ролик 7 каретки 6, ко-

торая имеет возвратно-

поступательное движение

вдоль неподвижной на-

правляющей d. Ролик 8

принадлежит коромыслу

5, вращающемуся вокруг

оси В каретки 6. Звено 9

входит во вращательные

пары С и D с коромыслом 5 и штампом 2, движущимся возвратно-

поступательно в направляющих f каретки 6. При движении

каретки 6 влево коромысло 5 и звено 9 перемещают штамп 2

вдоль оси, прижимая одновременно полосу 3 пружинами 4 к пло-

скости k, и производят операцию штампования. При обратном

ходе каретки 6 полоса 3 остается неподвижной.

152

3040

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ПРЕССА

КР

ММ

7. МЕХАНИЗМЫ ЗАХВАТОВ, ЗАЖИМОВ

И РАСПОРОВ (3042—3044)

3042

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ЗАХВАТА

КР

33

Кулачки 1 и 2, жестко связанные друг

с другом, вращаются вокруг неподвиж-

ной оси А. Кулачок 1 с помощью рычагов 3

и 4, ползуна 5 и укрепленного на нем рееч-

ного зубчатого колеса 6, неподвижной

рейки а, укрепленной на стойке, и под-

вижной рейки b, укрепленной на пол-

зуне 7, сообщает захвату с возвратно-

поступательное движение. Кулачок 2 с ко-

ленчатым рычагом 8, вращающимся вокруг

неподвижной оси, звеном 9 и кача-

ющейся вокруг неподвижной оси С кули-

сой 10 производит смыкание и размыка-

ние захвата с. При вращении кулачков 1

и 2 захват с придвигается к изделию, за-

хватывает его, оттягивает к себе и затем

отпускает.

153

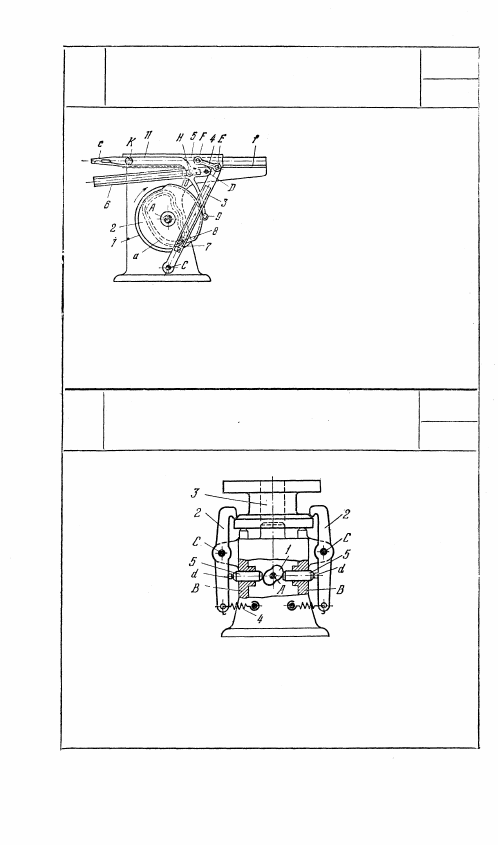

Жестко связанные друг с дру-

гом кулачки 1 и 2 вращаются

вокруг неподвижной оси A.

Кулачок 1 имеет профилиро-

ванный паз а, в котором пе-

рекатывается ролик 8 пол-

зуна 7, скользящего в ку-

лисе 3, вращающейся вокруг

неподвижной оси С. Кулиса 6,

вращающаяся вокруг непод-

вижной оси D, имеет ролик 9,

перекатывающийся по про-

филю кулачка 2. Звено 4

входит во вращательные пары Е и F с кулисой 3 и ползуном 5,

имеющим возвратно-поступательное движение вдоль непод-

вижной направляющей f. Звено 11 с захватом с входит во враща-

тельные пары K и H с ползуном 5 и ползуном 10, скользящим

в кулисе 6. При вращении кулачков 1 и 2 захват с придвигается

к изделию, захватывает его, оттягивает к себе и затем отпускает.

3044

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДВУСТОРОННЕГО ЗАЖИМА

КР

33

Кулачок 1, вращающийся вокруг неподвижной оси A, воздейст-

вует на симметрично расположенные толкатели 5, движущиеся

возвратно-поступательно в неподвижных направляющих В.

Толкатели 5, нажимая на выступы d рычагов 2, поворачивают

их вокруг неподвижных осей С и зажимают изделие 3. Пру-

жины 4 возвращают рычаги 2 в исходное положение.

154

3043

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ЗАХВАТА

КР

33
