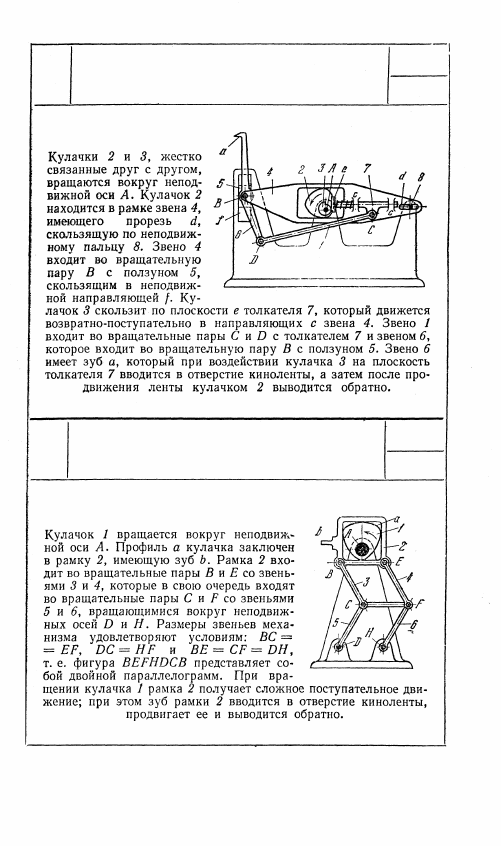

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ДВУМЯ КУЛАЧКАМИ

КР

ГК

3032

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ДВОЙНЫМ ПАРАЛЛЕЛОГРАММОМ

КР

ГК

147

3033

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ПЛОСКОЙ ПРУЖИНОЙ

КР

ГК

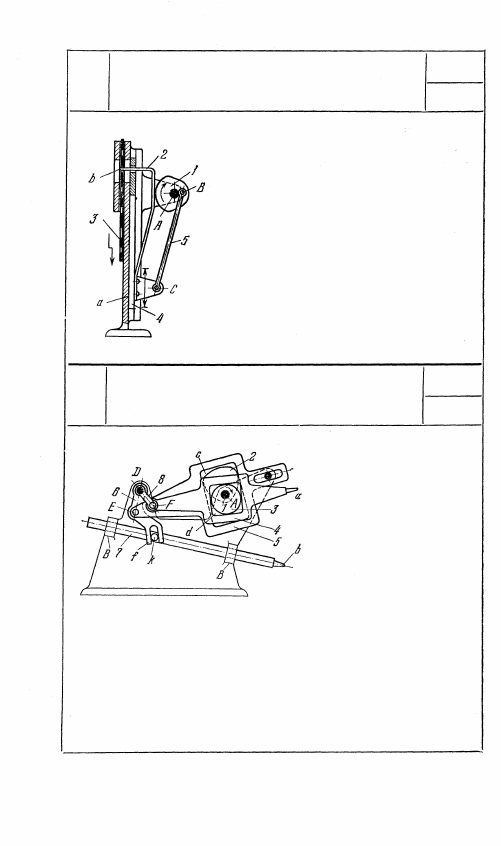

Кулачок 1 вращается вокруг неподвиж-

ной оси A. Шатун 5 входит во вращатель-

ные пары В и С с кулачком 1 и ползу-

ном 4 движущимся возвратно-поступа-

тельно в направляющей а. С ползуном 4

жестко связана плоская пружина 2. При

вращении кулачка 1 зуб b пружины 2

вводится в отверстие киноленты, пере-

двигает ее и выводится обратно.

3034

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА  К И Н О А П П А Р А Т А

С КУЛАЧКАМИ В РАМКАХ

КР

ГК

Кулачок 2 и эксцентрик 3,

жестко укрепленный на

валу 1, вращаются во-

круг неподвижной оси А.

Звено 6 вращается вокруг

неподвижной оси D, входя

во вращательную пару Е

со звеном 5, и вилкой f

скользит по пальцу k

звена 7. Звено 8, враща-

ющееся вокруг оси

D, входит во вра-

щательную пару F со зве-

ном 4. Эксцентрик 3 движется в рамке d звена 4, на котором

укреплен зуб а. Кулачок 2, движущийся в рамке с звена 5,

посредством звена 6 приводит в движение звено 7, скользящее

в направляющих В стойки. На звене 7 укреплен зуб b. При

вращении вала 1 зуб а описывает кривую. При этом зуб а вво-

дится в отверстие киноленты, продвигает ее и выводится обратно.

Зуб b вводится в отверстие киноленты после того, как зуб а

выведен из отверстия, и служит для удерживания киноленты

в покое.

148

3035

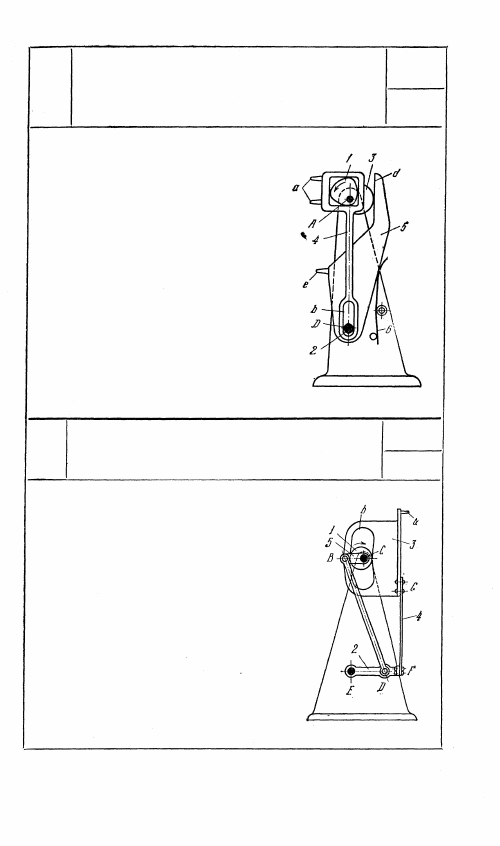

КУЛАЧКОВО-РЫЧАЖНЫЙ

ЭКСЦЕНТРИКОВЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С КОРОМЫСЛОМ

КР

ГК

Кулачок 1, заключенный в рамку

звена 4, вращается вокруг неподвиж-

ной оси А. Звено 4 имеет прорезь b,

которой оно скользит по неподвиж-

ному пальцу 2. С кулачком 1 жестко

связан круглый эксцентрик 3, воздей-

ствующий на плоскость d коромысла 5,

вращающегося вокруг неподвижной

оси D. Рамка звена 4 имеет два зуба а,

а коромысло 5 — зуб е. Зубья а

вводятся в отверстия киноленты, про-

двигают ее и выводятся обратно.

Зуб е вводится в отверстие киноленты

после того, как зубья а выведены

из отверстий, и служит для удержа-

ния ленты в покое. Силовое замыка-

ние механизма обеспечивается плоской

пружиной 6.

3036

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С УПРУГИМ ЗВЕНОМ

КР

ГК

Жестко связанные друг с другом криво-

шип 5 и круглый эксцентрик 1 вра-

щаются вокруг неподвижной оси С.

К коромыслу 2 шарнирного четырехзвен-

ника СВDЕ в точке F присоединена пло-

ская пружина 4. Другой конец пру-

жины 4 присоединен в точке G к раме 3,

несущей зуб а и имеющей прорезь b,

ширина которой по радиусу равна диа-

метру эксцентрика 1. При вращении

эксцентрика 1 зуб а вводится в отвер-

стие киноленты, продвигает ее и выводится

обратно.

149

6. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (3037—3041)

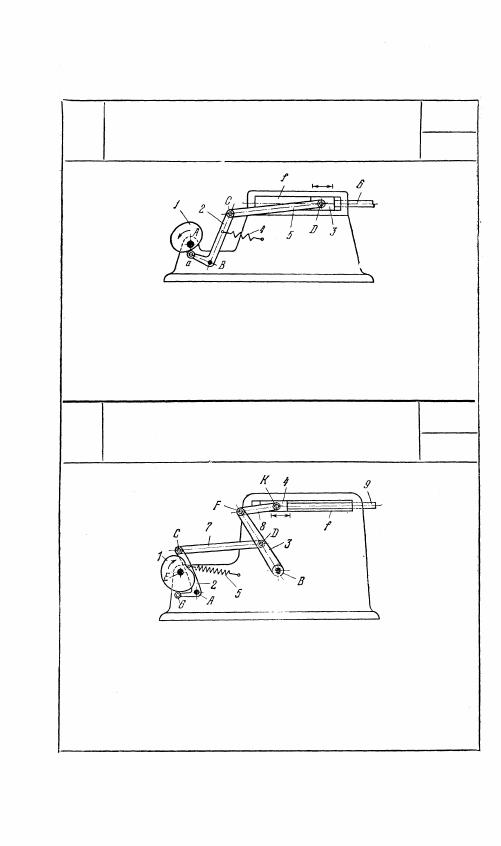

Кулачок 1 вращается вокруг неподвижной оси А. Ролик а коро-

мысла 2, вращающегося вокруг неподвижной оси В, обкатывает

профиль кулачка 1. Звено 5 входит во вращательные пары С

и D с коромыслом 2 и ползуном 3, движущимся возвратно-посту-

пательно в неподвижной направляющей f. С ползуном 3 жестко

связан шток 6 прессующего устройства. Пружина 4 обеспечивает

силовое замыкание между кулачком 1 и коромыслом 2.

Кулачок 1 вращается вокруг неподвижной оси Е. Ролик 6 коро-

мысла 2, вращающегося вокруг неподвижной оси A, перекаты-

вается по профилю кулачка 1. Звено 7 входит во вращательные

пары С и D с коромыслом 2 и звеном 3, вращающимся вокруг

неподвижной оси В. Звено 8 входит во вращательные пары F

и K со звеном 3 и ползуном 4, движущимся возвратно-поступа-

тельно в неподвижной направляющей f. С ползуном 4 жестко

связан шток 9 прессующего устройства. Пружина 5 обеспечи-

вает силовое замыкание между кулачком 1 и коромыслом 2.

150

3038

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГОРИЗОНТАЛЬНОГО ПРЕССА

3037

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГОРИЗОНТАЛЬНОГО ПРЕССА

КР

ММ

КР

MM
