Механизмы в современной технике (Артоболевский) - часть 538

3024

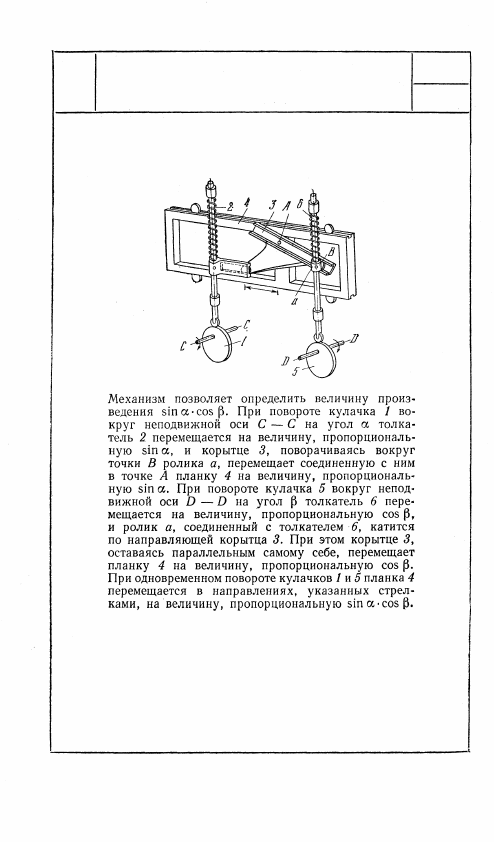

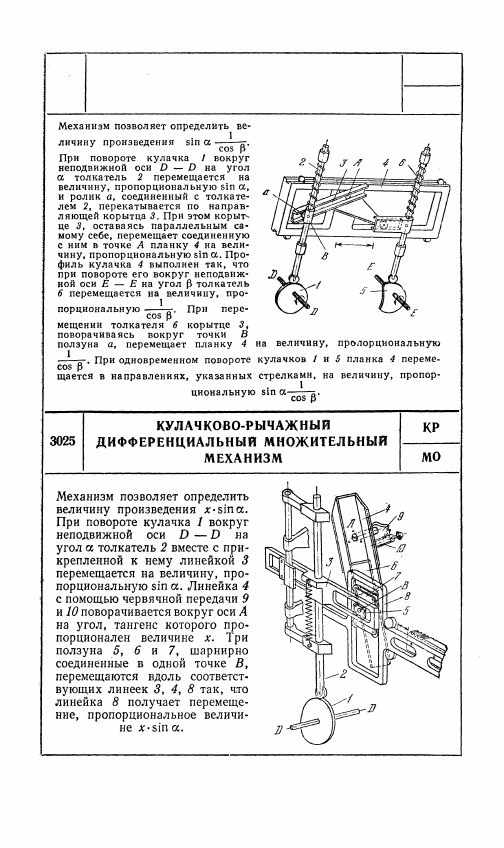

КУЛАЧКОВО-РЫЧАЖНЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МНОЖИТЕЛЬНЫЙ

МЕХАНИЗМ

КР

МО

143

КР

МО

144

3026

КУЛАЧКОВО-РЫЧАЖНЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МНОЖИТЕЛЬНЫЙ

МЕХАНИЗМ

Коноидальный кулачок 2

может вращаться вокруг

неподвижной оси А — А

и двигаться поступательно

вдоль этой оси. Ролик 4

звена 1 перекатывается по

коноиду 2. Звено 1 имеет

прорезь а, скользящую

по сухарю b звена 5,

которое движется возврат-

но-поступательно в непод-

вижных направляющих

В — В. Ролик 6 скользит

в прорези d звена 3, дви-

жущегося возвратно-по-

ступательно в неподвижной направляющей С. Если перемещение

коноида 2 вдоль оси А пропорционально независимой перемен-

ной х, а угол поворота коноида вокруг оси А, а следовательно,

и винтовое перемещение его, пропорционален y, то перемеще-

ние звена 3 будет пропорционально z, т. е. z = z (х, у).

145

3027

КУЛАЧКОВО-РЫЧАЖНЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МНОЖИТЕЛЬНЫЙ

МЕХАНИЗМ

КР

МО

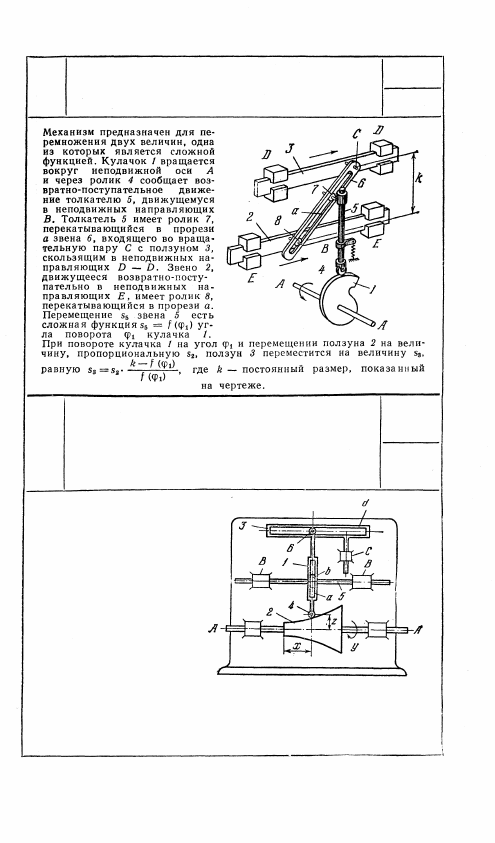

3028

КУЛАЧКОВО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ

ДИФФЕРЕНЦИАЛЬНЫЙ МЕХАНИЗМ

ДЛЯ ВОСПРОИЗВЕДЕНИЯ ФУНКЦИЙ

ДВУХ ПЕРЕМЕННЫХ

КР

МО

5. МЕХАНИЗМЫ ГРЕЙФЕРОВ КИНОАППАРАТОВ

(3029—3036)

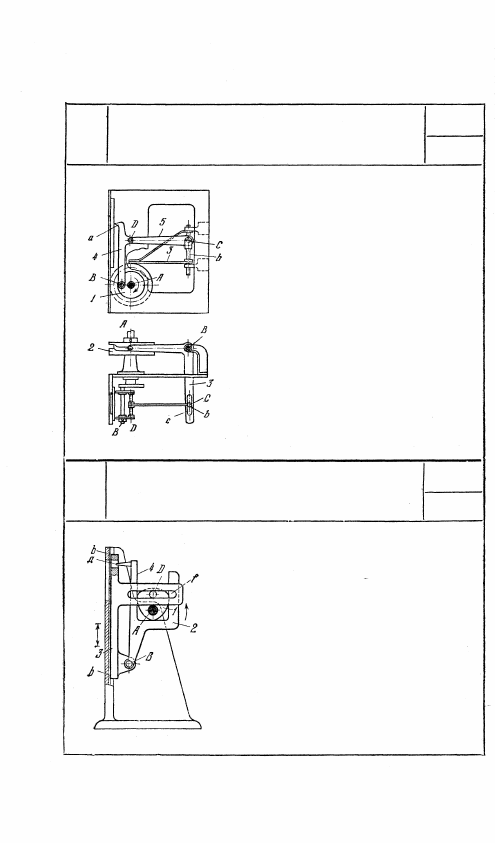

3029

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

КР

ГК

Кривошип 1 вращается вокруг непод-

вижной оси А. Шатун 4 входит во вра-

щательные пары В и D с кривошипом 1

и коромыслом 5. Коромысло 5, вра-

щающееся вокруг оси С, имеет палец b,

скользящий в прорези с звена 3.

При вращении кривошипа 1 зуб а

шатуна 4 описывает шатунную кривую.

При этом зуб а вводится в отверстие

киноленты, передвигает ленту и вы-

водится обратно. Жестко соединен-

ный с кривошипом 1 пазовый кулачок 2

поворачивает коленчатый рычаг 3 во-

круг неподвижной оси В, что вызы-

вает перемещение шарнира С. Это

перемещение обеспечивает требуемую

форму шатунной кривой.

3030

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ПАЛЬЦЕМ НА КУЛАЧКЕ

КР

ГК

Кулачок 1, вращающийся вокруг непод-

вижной оси А, находится в рамке 4

звена 2, вращающегося вокруг оси В

ползуна 3, скользящего вдоль неподвиж-

ных направляющих b. На кулачке 1

имеется палец D, который скользит в про-

рези f ползуна 3. Зуб а звена 4 входит

в отверстие киноленты, передвигает ее

и выводится обратно.

146
