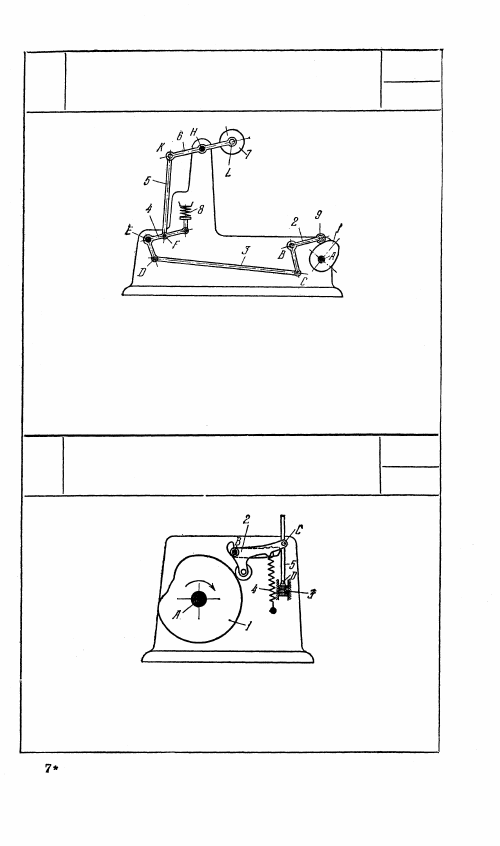

Кулачок 1 вращается вокруг неподвижной оси А. Ролик 9 ко-

ромысла 2, вращающегося вокруг неподвижной оси B, обкаты-

вает профиль кулачка 1. Звено 3 входит во вращательные пары

С и D с коромыслом 2 и звеном 4, вращающимся вокруг непод-

вижной оси Е. Звено 5 входит во вращательные пары F и K со

звеном 4 и звеном 6, вращающимся вокруг неподвижной оси H.

Передаточный валик 7, который передает краску с дукторного

вала на раскатную систему, вращается вокруг оси L звена 6.

Пружина 8 обеспечивает силовое замыкание механизма.

Движение от кулачка 1, вращающегося вокруг неподвижной

оси A, через звено 2, вращающееся вокруг неподвижной оси В,

передается промежуточным шатуном 5, входящим во враща-

тельные пары С и D со звеном 2 и поршнем 3, поршню 3. Пружина

4 прижимает звено 2 к кулачку 1.

195

3101

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ ВАЛИКА,

ПЕРЕДАЮЩЕГО КРАСКУ

КР

ЦУ

3102

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

НАСОСА ЛИНОТИПА

КР

ЦУ

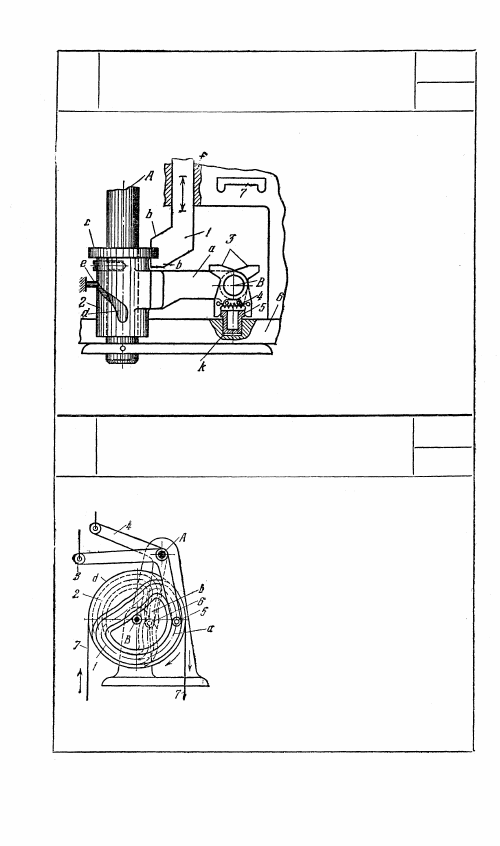

КУЛАЧКОВО-РЫЧАЖНЫЙ

ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ ВЫБРАСЫВАТЕЛЯ

КР

ЦУ

При движении звена 1 вверх

кулачок 2 движется вверх,

поворачиваясь относительно

оси вала А. При этом ры-

чаги 3, шарнирно закреп-

ленные на рычаге а ку-

лачка 2, под действием пру-

жины 4 поворачиваются во-

круг оси В рычага а, зажи-

мают изделие 5 и удаляют

его из гнезда k в диске 6.

При соприкосновении ры-

чагов 3 с упором 7 рычаги 3

расходятся и изделие 5 ос-

вобождается. Призматиче-

ское звено 1 движется воз-

вратно-поступательно в не-

подвижной направляющей f

и губками b, охватывающими

кольцо с кулачка 2, переме-

щает кулачок вдоль оси

вала А. Кулачок 2 имеет

винтовой паз d, которым он

скользит по неподвижному

пальцу е.

3104

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

УПРАВЛЕНИЯ СЕМАФОРОМ

КР

ЦУ

Жестко связанные друг с другом ку-

лачки 1 и 2, вращающиеся вокруг

неподвижной оси В, имеют профилиро-

ванные пазы а и b, в которых перека-

тываются ролики 5 и 6 коромысел 4

и 3, вращающихся вокруг неподвижной

оси А. Привод кулачков осуществля-

ется гибким звеном 7, охватывающим

поверхность шкива d, жестко связан-

ного с кулачками 1 и 2. При повороте

пазовых кулачков 1 и 2 рычаги 3 и 4,

управляющие двукрылым семафором,

поворачиваются вокруг оси А.

196

3103

3105

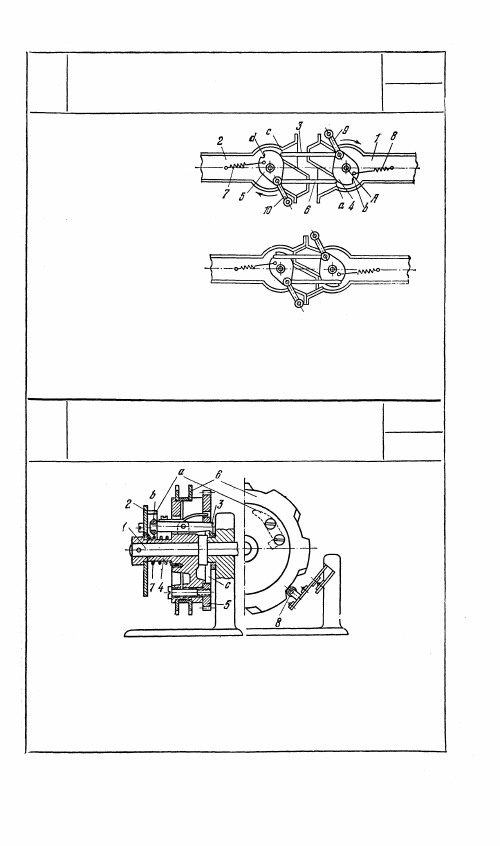

КУЛАЧКОВО-РЫЧАЖНЫЙ

МЕХАНИЗМ АВТОСЦЕПКИ

КР

ЦУ

При сближении звень-

ев 1 и 2 (верхний чер-

теж) рычаг 3 под дейст-

вием кулачка 5 повора-

чивает кулачок 4

относительно оси А в

сторону, указанную

стрелкой, до тех пор,

пока крючок а на кон-

це рычага 6 не войдет

в выемку b на ку-

лачке 4. Одновременно

крючок с на конце

рычага З, действую-

щего подобно рычагу 6, войдет в выемку d на кулачке 5. Возврат

кулачков 4 и 5 в исходное положение происходит под дейст-

вием .пружин 7 и 8 после вывода рычагов 3 и 6 из зацепления

с помощью ручек 9 и 10, жестко связанных с рычагами 3 и 6.

На нижнем чертеже автосцепка показана в рабочем положении.

3106

КУЛАЧКОВО-РЫЧАЖНЫЙ МЕХАНИЗМ

ДИСТАНЦИОННОГО ПРИБОРА

ДЛЯ УКАЗАНИЯ УРОВНЯ ВОДЫ

КР

ЦУ

При повороте оси 1, которая вращается в зависимости от поло-

жения уровня воды, поворачивается диск 2, снабженный криво-

линейной направляющей а, которая отжимает ролик b, находя-

щийся на конце собачки 3. Другой конец собачки 3 при этом

выйдет из прорези с так, что втулка 4 и колесо 5, соединенное

с кулачковым диском 6, будут вращаться под действием пру-

жины 7, а диск 6 будет приводить в действие пружинный кон-

такт 8.

197

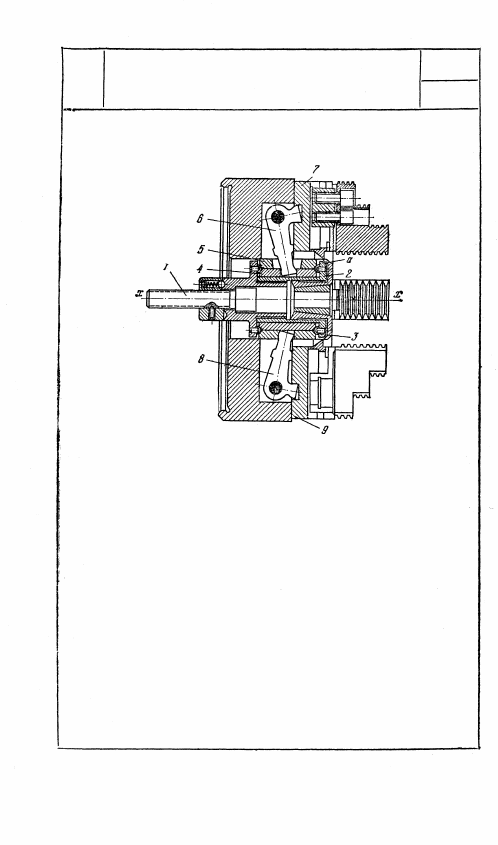

При движении вдоль оси х — х звена 1 и связанного с ним

поршня 2 буртик а воздействует на сухари 3, опирающи-

еся на конические поверхности втулок 4 и 5. Втулка 4

имеет два окна, в которые входят концы двух диаметрально

противоположных рычагов 6 и 8, сцепленных с кулач-

ками 7 и 9. Втулка 5 имеет четыре окна, из которых два

служат для прохода рычагов 6, а в два других входят кон-

цы двух диаметрально расположенных рычагов 8, сцеп-

ленных с кулачками 9. Втулки 4 и 5 при перемещении по-

ворачивают рычаги 6 и 8 до момента встречи любых двух

противоположных кулачков с деталью. Втулка, свя-

занная с этими рычагами, останавливается, и перемеще-

ние второй втулки, а следовательно и детали, происходит

вследствие радиального перемещения сухарей 3. После

соприкосновения всех четырех кулачков деталь зажи-

мается. При движении звена 1 в обратном направлении

деталь освобождается.

198

3107

МЕХАНИЗМ ЧЕТЫРЕХКУЛАЧКОВОГО

САМОЦЕНТРИРУЮЩЕГО ПАТРОНА

АКТОВА И ЯНОШИ

КР

ЦУ
