Механизмы в современной технике (Артоболевский) - часть 532

2990

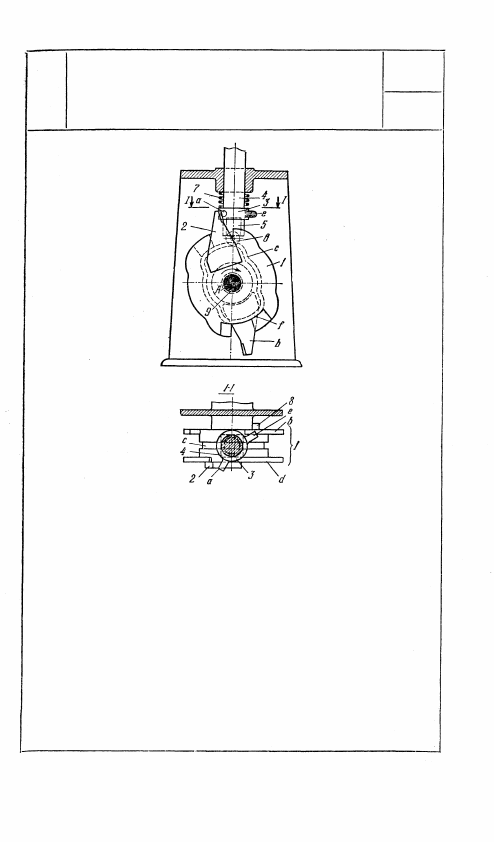

КУЛАЧКОВЫЙ МЕХАНИЗМ

ДЛЯ ОДНОВРЕМЕННОГО ПОВОРОТА

И ВЕРТИКАЛЬНОГО ПЕРЕМЕЩЕНИЯ

ПЛУНЖЕРА

ПК

ЦУ

При вращении кулачка 1 с валом 9 вокруг непод-

вижной оси А в направлении, указанном стрелкой,

рычаг 2, упираясь в выступ а шайбы 3, поворачивает

ее вместе с плунжером 4. Плунжер 4, имея прямо-

угольное сечение, поворачивается на 90°, так как

дальнейшему его повороту препятствуют фланцы

dиb кулачка 1. Плунжер 4 поворачивается отно-

сительно звена 5, ролик 6 которого перемещается

по пазу с кулачка 1. При дальнейшем повороте

кулачка 1 плунжер 4 под действием пружины 7

занимает нижнее положение. При перемещении

ролика 6 по участку f кулачка 1 плунжер 4 вновь

поднимается. Рычаг 8, упираясь в выступ е шайбы 3,

поворачивает ее вместе с плунжером 4 в обратную

сторону на 90°. После этого плунжер 4 вновь опу-

скается. Таким образом, за каждый оборот вала 9

плунжер 4 совершает два двойных хода, пооче-

редно поворачиваясь в крайнем верхнем положе-

нии на 90° то в одну, то в другую сторону.

119

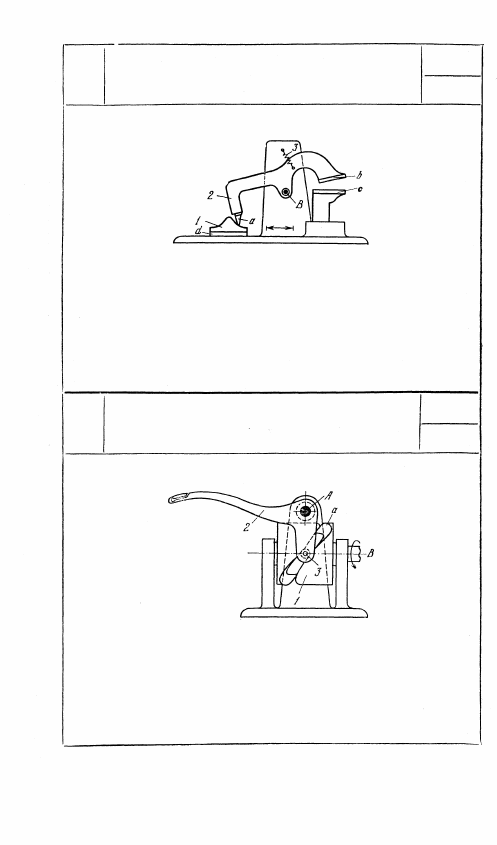

2991

КУЛАЧКОВЫЙ МЕХАНИЗМ

НОЖА ШВЕЙНОЙ  М А Ш И Н Ы

ПК

ЦУ

Кулачок 1 движется возвратно-поступательно вдоль неподвиж-

ной направляющей d. Ножевой рычаг 2 вращается вокруг непод-

вижной оси В. При возвратно-поступательном движении ку-

лачка 1, действующего на выступ а ножевого рычага 2, послед-

ний, поворачиваясь вокруг оси В, опускает нож b до тех пор,

пока он не прорубит ткань, лежащую на подвижной колодке с,

приводимой в движение отдельным механизмом. Рычаг 2 воз-

вращается в исходное положение под действием пружины 3.

2992

ТРЕХЗВЕННЫЙ  К У Л А Ч К О В Ы Й

ПРОСТРАНСТВЕННЫЙ  М Е Х А Н И З М

НИТЕВОДИТЕЛЯ

ЦУ

Нитеводитель 2, качающийся вокруг неподвижной оси А, имеет

ролик 3, скользящий в пазу а цилиндрического кулачка 1,

вращающегося вокруг неподвижной оси В, При вращении ку-

лачка 1 рычаг 2 совершает качательные движения вокруг оси А.

Требуемое движение нитеводителя обеспечивается подбором

профиля паза а.

120

ПК

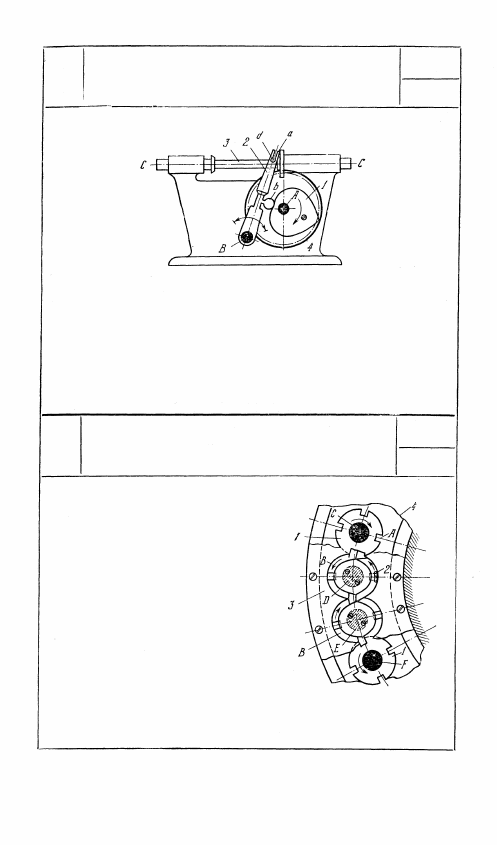

2993

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ДЛЯ НАМАТЫВАНИЯ НИТКИ

НА ШПУЛЮ ШВЕЙНОЙ  М А Ш И Н Ы

ПК

ЦУ

Кулачок 1, жестко связанный с приводным зубчатым колесом 4,

вращается вокруг неподвижной оси А. Коромысло 2, вращаю-

щееся вокруг неподвижной оси В, имеет круговой выступ b,

который скользит по профилю кулачка 1. Профиль кулачка 1

выполнен по двум равным и симметричным архимедовым спира-

лям. Коромысло 2 имеет вырез d, через который проходит нить а,

наматывающаяся на шпулю 3, вращающуюся вокруг неподвиж-

ной оси С. Профиль кулачка 1 обеспечивает наматывание нити а

на шпулю 3 равномерным слоем.

2994

КУЛАЧКОВЫЙ МЕХАНИЗМ

КРУЖЕВНОЙ МАШИНЫ

ПК

ЦУ

В дугообразной планке 3, жестко

связанной с неподвижной план-

кой 4, сделаны сложные фигурные

прорези В. Вокруг неподвижных

осей С, D, Е и F вращаются

звенья 1, находящиеся между план-

ками 3 и 4. При вращении звеньев 1

они захватывают выемками А хо-

дунок 2 и продвигают его по кри-

волинейному направляющему про-

резу В планки 3. Вращением

звеньев 3 в ту или иную сторону

и изменением профилей прорезей В можно изменять траекторию

ходунка 2 и получать различные рисунки кружев.

121

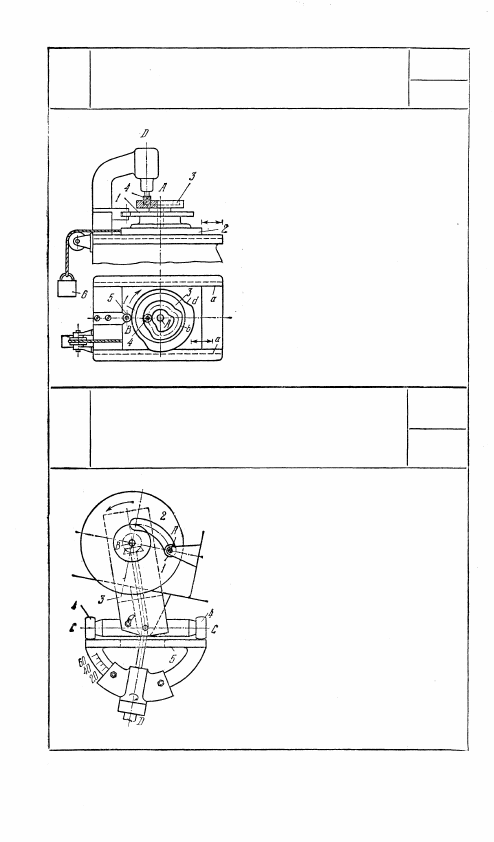

2995

КУЛАЧКОВЫЙ МЕХАНИЗМ

КОПИРОВАЛЬНОГО СТАНКА

ПК

ЦУ

Кулачок-копир 1 вращается вокруг

оси А стола 2. Ролик 5 вращается

вокруг неподвижной оси В. Заго-

товка 3 жестко связана с кулачком-

копиром 1 и столом 2. При враще-

нии кулачка-копира 1 стол 2 вместе

с заготовкой 3 совершает возвратно-

поступательное движение в непод-

вижных направляющих а. Фреза 4,

вращающаяся вокруг неподвижной

оси D, выбирает в заготовке 3

канавку b с профилем, соответ-

ствующим профилю d копира.

Груз 6 обеспечивает контакт между

копиром 1 и неподвижным ролл-

ком 5.

2996

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ КОПИРОВАЛЬНОГО СТАНКА

ДЛЯ НАРЕЗАНИЯ ПАЗОВЫХ

СИНУСОИДАЛЬНЫХ КУЛАЧКОВ

ПК

ЦУ

Фреза 1 вращается вокруг непод-

вижной оси A. Диск 2 нарезаемого

кулачка вращается вокруг под-

вешенной оси В. Ось В переме-

щается вместе со щитом 3, жестко

соединенным с осью С роликов 4,

перекатывающихся по пространст-

венному кулачку 5, вращающе-

муся вокруг неподвижной оси D.

Профиль кулачка 5 представляет

собой плоскость, могущую быть

установленной под различными уг-

лами к оси D.

122
