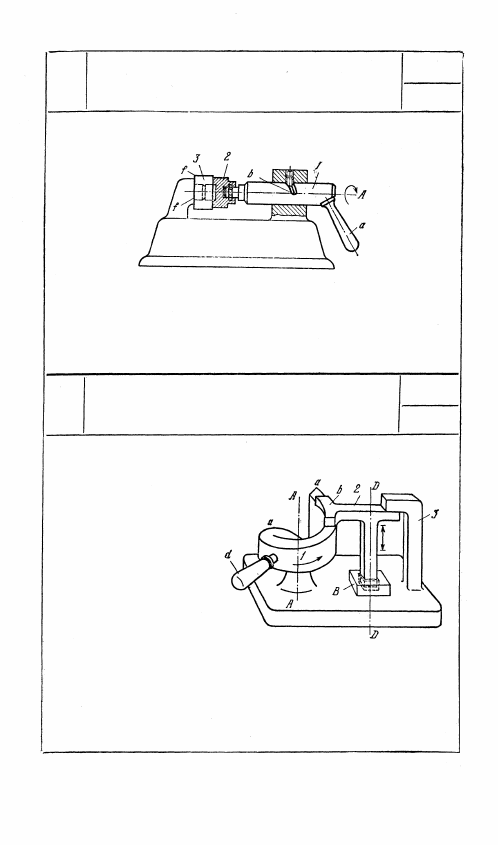

2978

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ ЗАЖИМА

С ПАЗОВЫМ КУЛАЧКОМ

ПК

33

Кулачок 1, вращающийся вокруг неподвижной оси A, имеет

паз b, который скользит по неподвижному пальцу с. С кулач-

ком 1 связан наконечник 2, который прижимает изделие 3 к не-

подвижной плоскости f — f при повороте ручки а кулачка 1.

2979

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ВИНТОВЫМ ПРОФИЛЕМ КУЛАЧКА

ПК

33

Цилиндрический кула-

чок 1 вращается вокруг

неподвижной оси А — А.

Профиль а кулачка 1

представляет собой вин-

товую поверхность. Тол-

катель 2, движущийся

возвратно - поступательно

в неподвижных направ-

ляющих В вдоль оси D—D,

параллельной оси А — A,

имеет головку b. Профиль

головки b, соприкасаю-

щийся с поверхностью а, образован той же винтовой поверх-

ностью, что и профиль а. Скоба 3 служит для ограничения хода

толкателя 2. Поворот кулачка 1 осуществляется ручкой d. Меха-

низм применяется для зажима толкателя 2 в крайнем верхнем

положении между кулачком 1 и скобой 3.

111

15. МЕХАНИЗМЫ ФИКСАТОРОВ (2980)

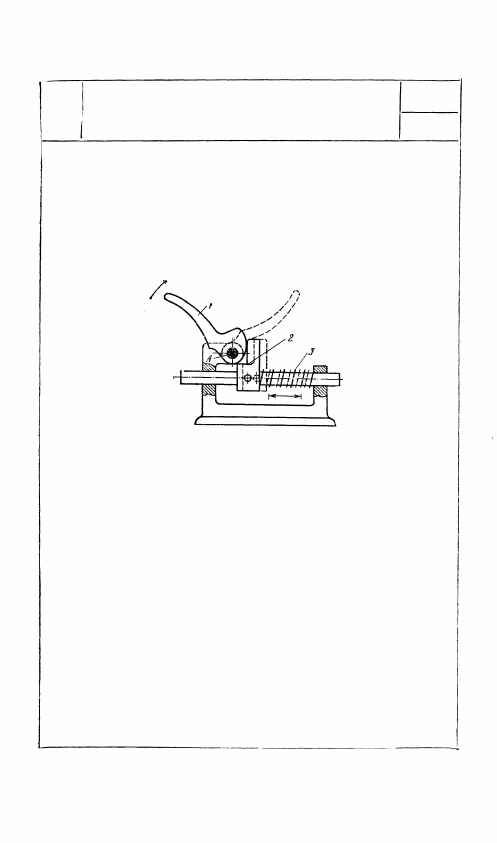

2980

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ФИКСИРУЕМОЙ ШТАНГИ

ПК

Ф

Кулачок 1 вращается вокруг неподвиж-

ной оси A. При вращении кулачка 1

вокруг оси А в направлении, указанном

стрелкой, штанга 2 фиксируется в поло-

жении, изображенном на чертеже штри-

хами. В исходное положение штанга 2

возвращается под действием пружины 3.

112

16. МЕХАНИЗМЫ ПОРШНЕВЫХ  М А Ш И Н

(2981—2982)

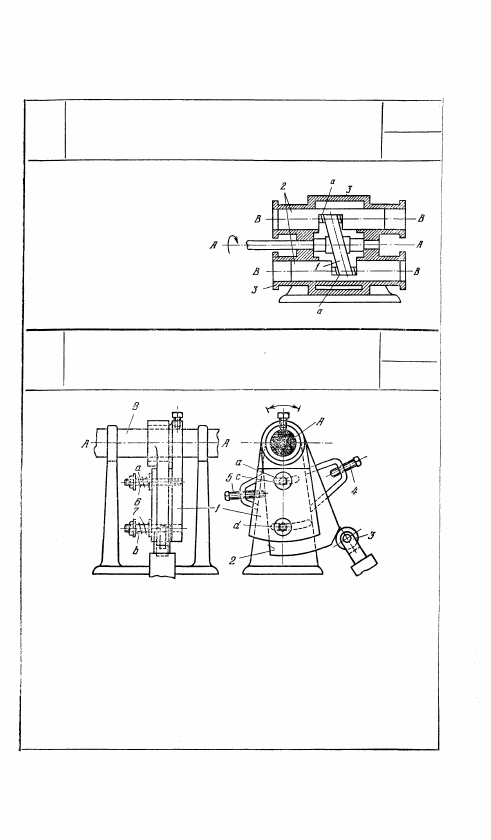

2931

КУЛАЧКОВЫЙ  П Р О С Т Р А Н С Т В Е Н Н Ы Й

М Е Х А Н И З М КОСОЙ  Ш А Й Б Ы

ПОРШНЕВОЙ  М А Ш И Н Ы

ПК

ПМ

Поршни 2 движутся воз-

вратно-поступательно
в цилиндрах 3 вдоль
осей В — В, параллель-
ных оси А — А. В порш-

нях 2 имеются прорези а,
в которых скользит косая
шайба 1. Косая шайба 1
вращается вокруг непод-

вижной оси А — А.

2982

К У Л А Ч К О В Ы Й  М Е Х А Н И З М

ДЛЯ  О Т К Р Ы В А Н И Я И  З А К Р Ы В А Н И Я

К Л А П А Н А

ПК

ПМ

К валу 8, вращающемуся вокруг неподвижной оси A, присоединена пли-

та 1, которая с помощью штифтов а и b соединяется с кулачком 2, имею-

щим прорези  c и d . Кулачок 2 свободно насажен на вал 8, Пружины 6

и 7 обеспечивают совместное перемещение плиты 1 и кулачка 2. При

повороте вала 8 против часовой стрелки плунжер 3 опускается; когда

кулачок 2 дойдет до упорного винта 4, плунжер 3 закрывает клапан,

не показанный на чертеже. При повороте вала 8 по часовой стрелке

плунжер 3 поднимается, открывая клапан в момент, когда кулачок 2

дойдет до упорного винта 5. Продолжительность и величина перемеще-

н и я плунжера 3 регулируются упорными винтами 4 и 5. Если угол ка-

чания вала 8 с плитой 1 превышает заданную упорными винтами 4

и 5 величину, то при соприкосновении с каким-либо из упорных винтов

кулачок 2 останавливается, а плита 1 продолжает поворачиваться,

преодолевая силы трения, возникающие благодаря действию пружин

6 и 7 между ней и кулачком.

113

17. МЕХАНИЗМЫ СОРТИРОВКИ, ПОДАЧИ

И ПИТАНИЯ (2983—2984)

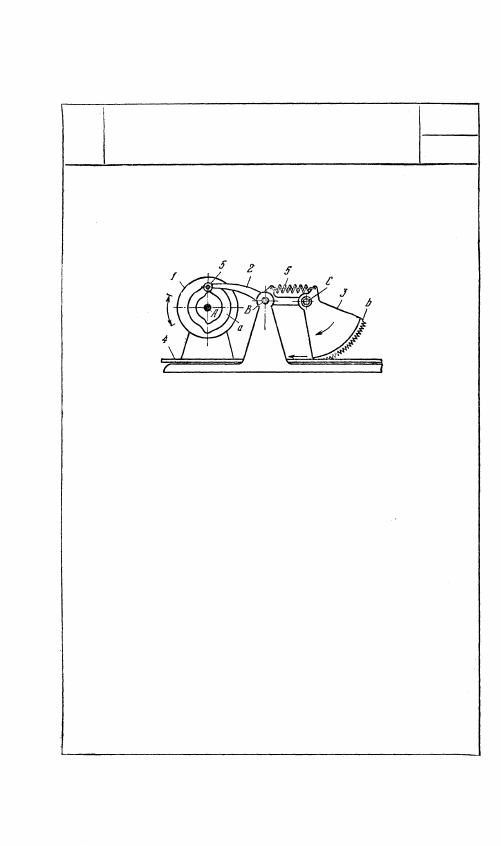

ЧЕТЫРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ПОДАЧИ ПОЛОСЫ

СП

Кулачок 1, вращающийся вокруг не-

подвижной оси A, имеет паз а, в кото-

ром перекатывается ролик 5 коро-

мысла 2, вращающегося вокруг непод-

вижной оси В. Некруглый сектор 3,

входящий во вращательную пару С

с коромыслом 2, имеет острые зубья b

и приводится во вращение отдельным

механизмом, не показанным на чер-

теже. При вращении кулачка 1 зубья b

сектора 3 захватывают и периодически

продвигают полосу 4, осуществляя

процесс ее подачи. Силовое замыка-

ние механизма обеспечивается пружи-

ной 5.

114

ПК

2983
