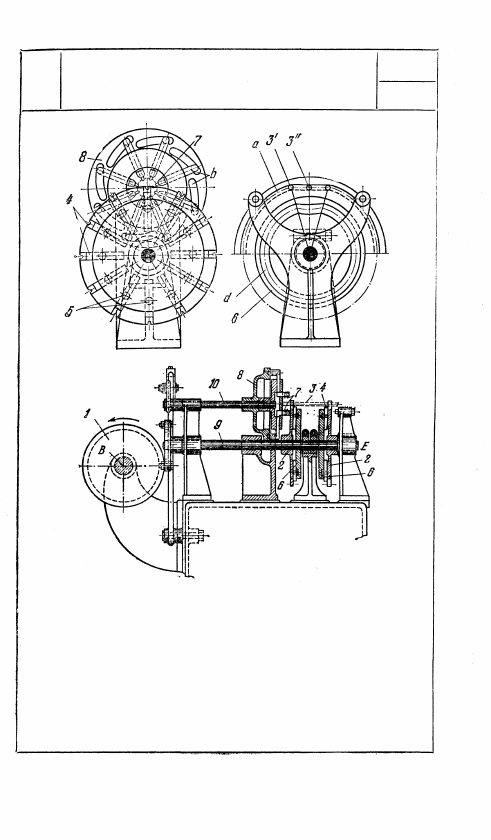

При вращении кулачка 1, проекция которого изображена на рисунке,

вокруг неподвижной оси В валу 9 сообщается прерывистое вращатель-

ное движение вокруг неподвижной оси Е, а валу 10 — качательное,

синхронное с первым. Насаженные на вал 9 диски 2 получают вращение,

и детали 3, помещаемые в (U-образные отверстия ползунов 4, переме-

щающихся в пазах дисков 2, подаются для разметки. Из конструктив-

ных соображений необходимо, чтобы детали 3 следовали по траектории

а. Это осуществляется тем, что на ползунах 4 монтируются ролики 5,

которые перемещаются по кулачковому пазу d неподвижных дисков 6.

Как только деталь 3 придет в положение 3', кернеры 7 начинают пере-

мещаться в кулачковых пазах b и при достижении деталью 3 положения

3" происходит разметка детали. После этого диск 8 поворачивается

в противоположную сторону и кернеры 7 занимают первоначальное

положение, после чего снова перемещаются в радиальном направле-

нии, чтобы разметить новую деталь, и т. д. Таким образом, диски 2

периодически подают детали 3 для разметки кернерами 7.

115

2984

КУЛАЧКОВЫЙ МЕХАНИЗМ ПОДАЧИ

И РАЗМЕТКИ ДЕТАЛЕЙ

ПК

СП

18. МЕХАНИЗМЫ ПРОЧИХ

ЦЕЛЕВЫХ УСТРОЙСТВ (2985—3002)

2985

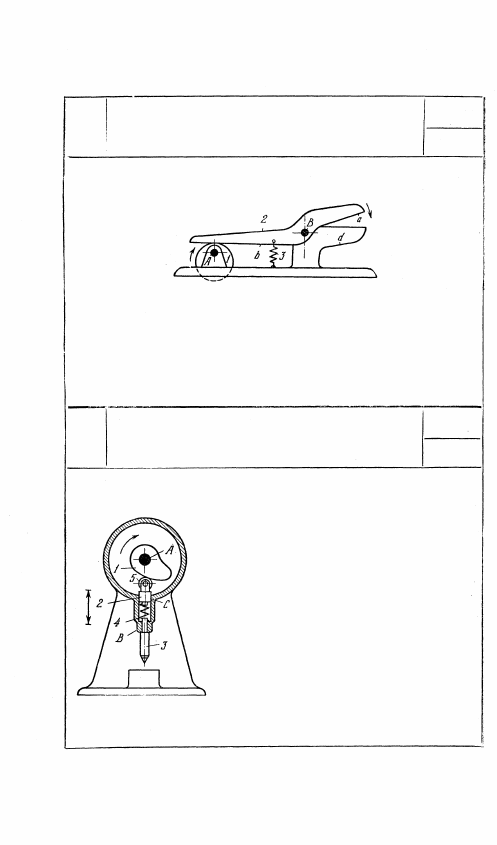

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ НОЖНИЦ

ПК

ЦУ

Кулачок 1, имеющий форму круглого эксцентрика, вращается

вокруг неподвижной оси А и, воздействуя на плоскость b звена 2,

поворачивает подвижное лезвие а ножниц вокруг неподвиж-

ной оси В до соприкосновения с неподвижным лезвием d. Сило-

вое замыкание механизма обеспечивается пружиной 3.

2986

КУЛАЧКОВЫЙ МЕХАНИЗМ

ПРОБИВНОГО СТАНКА

ПК

ЦУ

Кулачок 1 вращается вокруг неподвиж-

ной оси A. Инструмент 3, пробивающий

изделие, движется в неподвижной на-

правляющей В. Толкатель 2, движу-

щийся возвратно-поступательно в непод-

вижно направляющей С, имеет ролик 5,

перекатывающийся по профилю кулачка 1.

Между инструментом 3 и толкателем 2

расположена пружина 4. При вращении

кулачка 1 толкатель 2, сжимая пру-

жину 4, ударяет по инструменту 3, кото-

рый пробивает изделие.

116

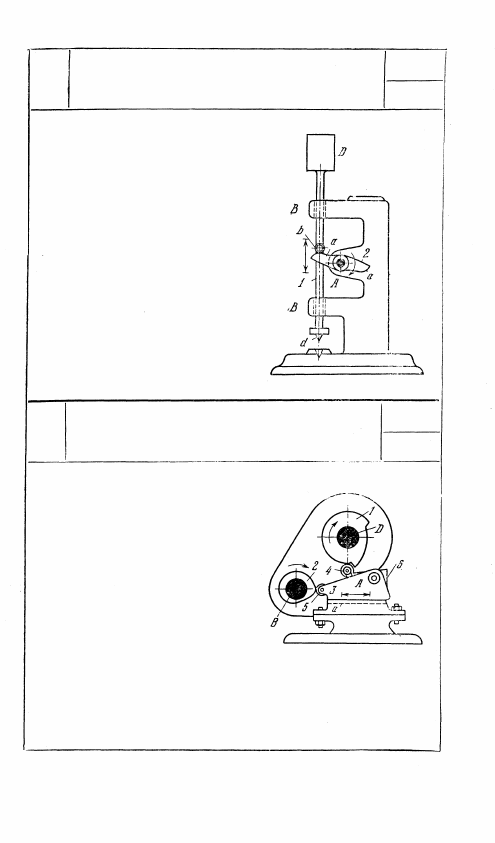

2987

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

ДЫРОПРОБИВНОГО СТАНКА

ПК

ЦУ

Кулачок 2, вращающийся вокруг

неподвижной оси A, состоит из

двух выступов, имеющих профили-

рованные участки а. Штанга 1

имеет острие d для пробивки отвер-

стий в заготовках и движется

поступательно в неподвижных на-

правляющих В. На штанге 1 име-

ется палец b, который периодиче-

ски при подъеме штанги 1 нахо-

дится в соприкосновении с одним

из профилей а кулачка 2. После

выхода из соприкосновения штанга 1

под действием собственного веса

груза D падает и пробивает отвер-

стие в заготовке. За полный цикл

движения механизма штанга 2 имеет

два периода подъема и два периода

падения.

2988

КУЛАЧКОВЫЙ МЕХАНИЗМ

ПРИСПОСОБЛЕНИЯ ДЛЯ РЕЗАНИЯ

МЕТАЛЛА

ПК

ЦУ

Кулачок 1 вращается вокруг непод-

вижной оси D. Кулачок 2 вра-

щается вокруг неподвижной оси В.

Суппорт 3 резца 6, движущийся

поступательно вдоль неподвижной

направляющей а, имеет ролик 5,

который перекатывается по про-

филю кулачка 2. Резец 6, вра-

щающийся вокруг оси А суп-

порта 3, имеет ролик 4, перекаты-

вающийся по профилю кулачка 1.

Кулачок 2 сообщает поступатель-

ное движение резцу 6, а кулачок 1 управляет качательным дви-

жением резца 6 вокруг оси А для того, чтобы сохранить постоян-

ным угол резания при обработке фасонного изделия. Кулачки 1

и 2 имеют независимое управление их движением, обеспеченное

соответствующими программами.

117

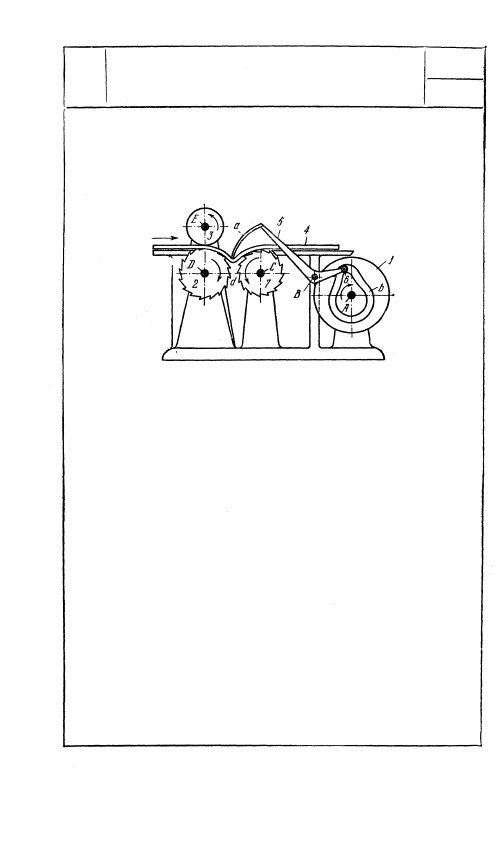

2989

КУЛАЧКОВЫЙ МЕХАНИЗМ

ДЛЯ ОБРАЗОВАНИЯ

РИФЛЕНОЙ ПОЛОСЫ

ПК

Кулачок 1, вращающийся вокруг непод-

вижной оси А, имеет паз b, в котором

перекатывается ролик 6 коромысла 5,

качающегося вокруг неподвижной оси В.

Полоса 4 перемещается с помощью глад-

кого ролика 3, вращающегося вокруг

неподвижной оси E, и рифленого ролика 2,

вращающегося вокруг неподвижной оси D.

Ролик 7 вращается вокруг неподвижной

оси С. Вращения роликов 2 и 7 проис-

ходят во время образования впадины

в противоположных направлениях с по-

мощью механизма, не показанного на чер-

теже. Коромысло 5 имеет палец а, кото-

рым оно периодически производит нажа-

гие на перемещающуюся полосу 4, обра-

зуя прогиб d.

118
