13. МЕХАНИЗМЫ РЕГУЛЯТОРОВ (2971)

ПК

Рг

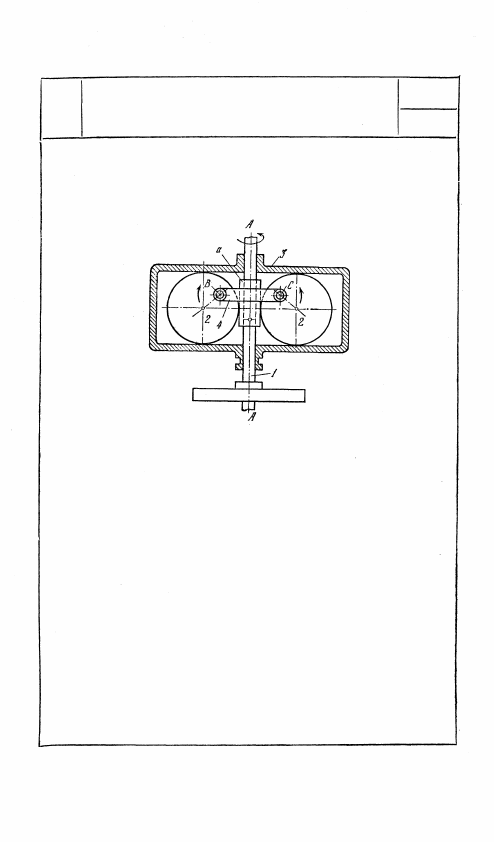

Вал 1, вращающийся вокруг непод-

вижной оси A — A, имеет втулку а,

жестко связанную с валом 1 и тра-

верзой 4. Траверза 4 входит во вра-

щательные пары В и С с круглыми

эксцентриками 2, которые распо-

ложены в коробке 3. При враще-

нии вала 1 эксцентрики 2 под

действием центробежных сил пово-

рачиваются вокруг осей В и С и

перемещают коробку 3 вдоль вала 1.

Регулирующее звено связано с ко-

робкой 3.

2971

КУЛАЧКОВЫЙ МЕХАНИЗМ

ЦЕНТРОБЕЖНОГО РЕГУЛЯТОРА

С ЭКСЦЕНТРИКОВЫМИ ГРУЗАМИ

107

14. МЕХАНИЗМЫ ЗАХВАТОВ, ЗАЖИМОВ

И РАСПОРОВ (2972—2979)

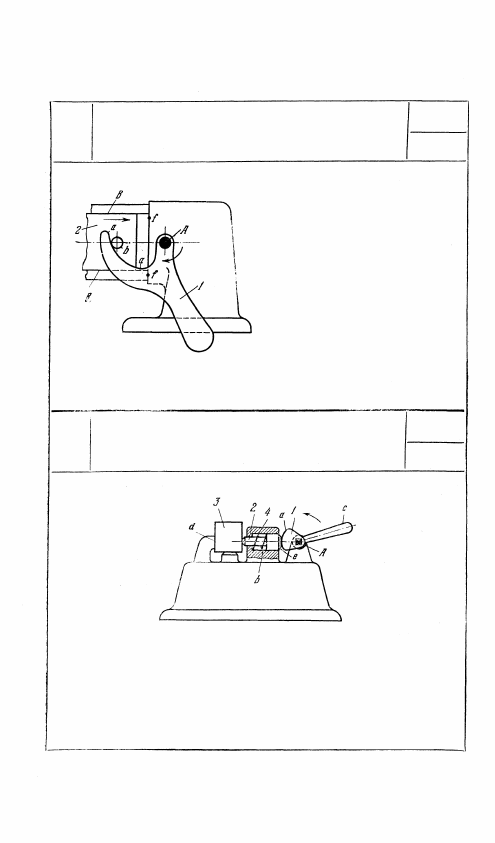

Рычаг 1, вращающийся во-

круг неподвижной оси A,

имеет профилированный уча-

сток а — а. Ползун 2, дви-

жущийся в неподвижных на-

правляющих В, имеет па-

лец b, по которому скользит

участок а — а рычага 1. Для

прижима ползуна 2 к непод-

вижной плоскости f — f ры-

чаг 1 поворачивается по ча-

совой стрелке. Профиль а — а

подбирается так,чтобы исклю-

чить возможность самопроизвольного отодвигания ползуна 2

от плоскости f — f.

2973

Т Р Е Х З В Е Н Н Ы Й КУЛАЧКОВЫЙ

МЕХАНИЗМ ЗАЖИМА

ПК

33

Кулачок 1, вращающийся вокруг неподвижной оси A, профи-

лем а скользит по плоскости е ползуна 2, скользящего в непод-

вижной направляющей b. При повороте ручки с в направлении,

указанном стрелкой, изделие 3 прижимается к неподвижной

плоскости d. При повороте ручки с в противоположном направ-

лении ползун 2 под действием пружины 4 перемещается вправо,

освобождая изделие 3.

108

2972

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ЗАЖИМА

ПК

33

2974

ЧЕТЫРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ЗАЖИМА

ПК

33

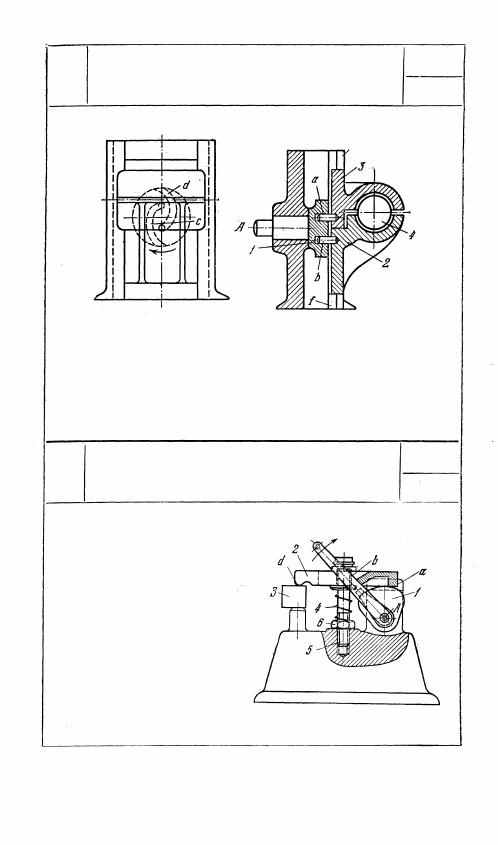

Кулачок 1, вращающийся вокруг неподвижной оси A, имеет

два спиральных паза с и d. Ползуны 2 и 3 движутся поступа-

тельно в неподвижной направляющей f — f. Пальцы а и b звеньев

3 и 2 скользят в пазах cиd кулачка 1. При вращении кулачка 1

по часовой стрелке звенья 3 и 2 сходятся, зажимая деталь 4.

При вращении кулачка 1 против часовой стрелки звенья 3 и 2

расходятся, освобождая деталь 4.

2975

КУЛАЧКОВЫЙ МЕХАНИЗМ

ОДНОСТОРОННЕГО ЗАЖИМА

ПК

33

Кулачок 1 вращается вокруг

неподвижной оси А и своим

профилем скользит по вы-

ступу а звена 2. Болт 5

проходит через отверстие b

в звене 2 с некоторым за-

зором. Положение звена 2

можно регулировать болтом 5

и гайкой 6. При повороте

кулачка 1 в направлении,

указанном стрелкой, звено 2

выступом d зажимает изде-

лие 3. Пружина 4 возвращает

звено 2 в исходное положе-

ние.

109

2976

КУЛАЧКОВЫЙ МЕХАНИЗМ

ОДНОСТОРОННЕГО ЗАЖИМА

ПК

33

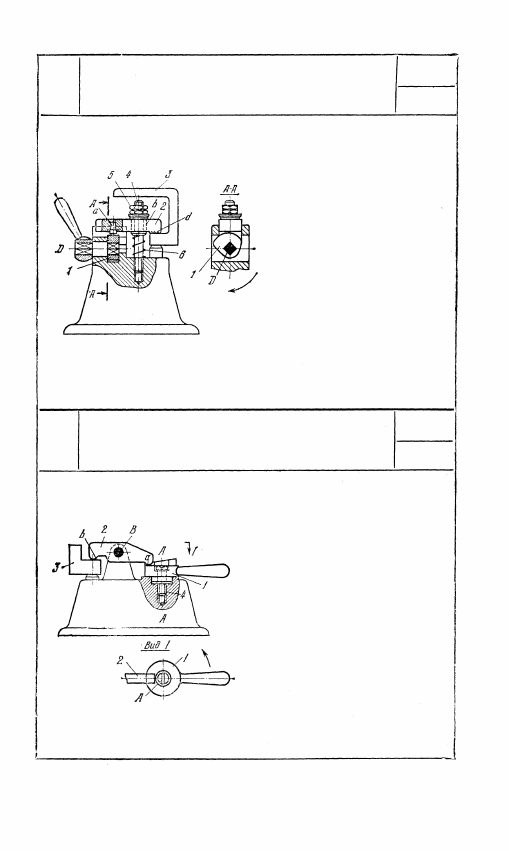

Кулачок 1, вращающийся во-

круг неподвижной оси D,

своим профилем скользит по

штырю а звена 2. Болт 4

проходит через отверстие b

звена 2 с некоторым зазо-

ром. Положение болта 4 отно-

сительно звена 2 можно ре-

гулировать гайками 5. При

повороте кулачка 1 в направ-

лении, указанном стрелкой,

звено 2 зубчатой гребенкой d

зажимает изделие 3. Пружина 6 возвращает звено 2 в исходное

положение.

2977

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ ЗАЖИМА

ПК

33

Кулачок 1, выполненный в виде

косой шайбы, вращается вокруг

неподвижной оси А и своим

профилем скользит по выступу а

звена 2, вращающегося вокруг

неподвижной оси В. Положение

кулачка 1 можно регулировать

винтом 4. При повороте кулач-

ка 1 в направлении, указанном

стрелкой, звено 2 выступом b

зажимает изделие 3.

110
