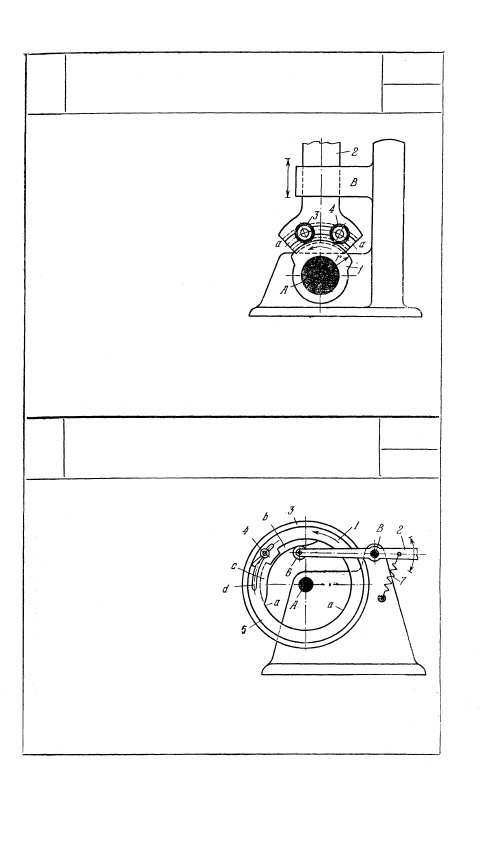

Кулачок 1, вращающийся во-

круг неподвижной оси A, имеет

профиль, очерченный по дуге

круга радиуса r. Толкатель 2,

движущийся возвратно-посту-

пательно в неподвижной на-

правляющей В, имеет ролики 3

и 4, которые могут устанавли-

ваться и закрепляться в раз-

личных положениях вдоль ду-

говой направляющей а — а. Пе-

риоды остановки и движения

толкателя 2 регулируются из-

менением положений роликов 3 и 4. Для увеличения времени

остановки толкателя в верхнем положении расстояние между

центрами роликов должно быть увеличено. Момент начала

движения толкателя 2 регулируется передвижением роликов

вдоль криволинейных направляющих а — а.

2966

КУЛАЧКОВЫЙ МЕХАНИЗМ

С РЕГУЛИРУЕМЫМ ПЕРИОДОМ

ОСТАНОВКИ КОРОМЫСЛА

ПК

РЗ

Кулачок 1, вращающийся во-

круг неподвижной оси A,

состоит из двух колец 3 и 5

с выступами b и с. Кольца

имеют общую прорезь d.

Смещая одно кольцо отно-

сительно другого и закреп-

ляя их с помощью барашка 4,

можно изменять длину ду-

ги а — а профиля кулачка 1,

соответствующую остановке

коромысла 2, вращающегося

вокруг неподвижной оси В,

которое имеет ролик 6, перекатывающийся по внутреннему про-

филю кулачка 1. Силовое замыкание механизма обеспечивается

пружиной 7.

103

2965

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С РЕГУЛИРУЕМЫМ

ПЕРИОДОМ ОСТАНОВКИ ТОЛКАТЕЛЯ

ПК

РЗ

12. МЕХАНИЗМЫ МОЛОТОВ, ПРЕССОВ

И ШТАМПОВ (2967—2970)

2967

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ РЫЧАЖНОГО ПРЕССА

ПК

ММ

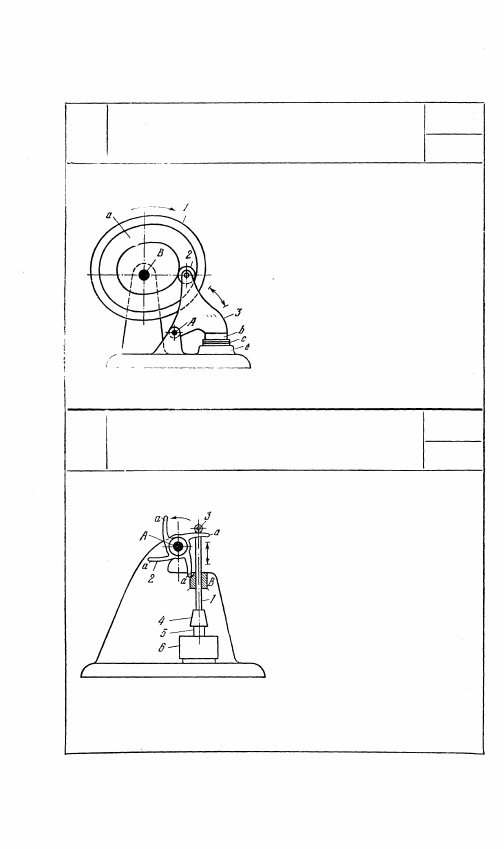

Кулачок 1, вращающийся во-,

круг неподвижной оси В, имеет

паз а, в котором перекатывается

ролик 2 рычага 3. Рычаг 3,

качающийся вокруг неподвиж-

ной оси A, имеет плиту b.

Прессуемый объект с распола-

гается между плитой b и непод-

вижной плитой е.

2968

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ МОЛОТА

С ЧЕТЫРЬМЯ ПАЛЬЦАМИ

ПК

ММ

Кулачок 2, вращающийся во-

круг неподвижной оси А, имеет

четыре пальца а. Штанга 1

с бабой 4 движется поступа-

тельно в неподвижной направ-

ляющей В. На штанге 1 имеется

ролик 3, который периодически

при подъеме штанги 1 находится

в соприкосновении с пальцами а.

После выхода из соприкоснове-

ния штанга 1 под действием

веса бабы 4 падает и ударяет

заготовку 5, лежащую на непод-

вижном основании 6. За полный цикл движения механизма

штанга 1 имеет четыре периода подъема и четыре периода падения.

104

2969

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ПРУЖИННОГО МОЛОТА

ПК

ММ

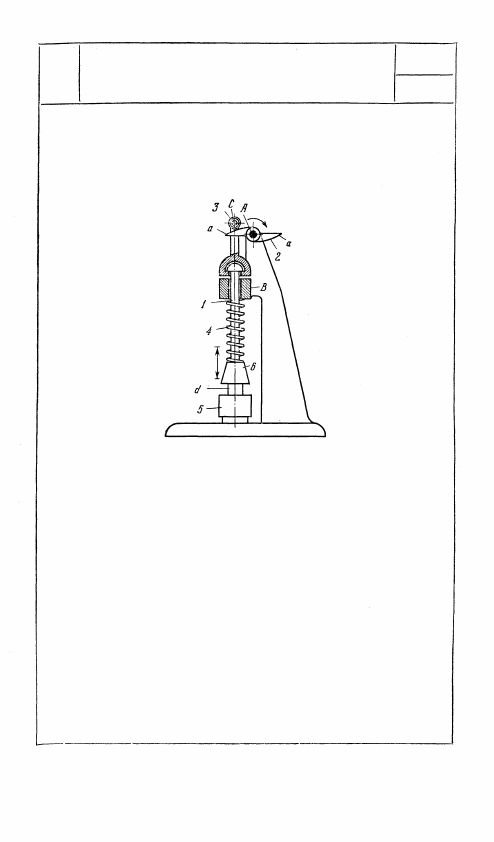

Кулачок 2, вращающийся вокруг неподвижной оси А,

состоит из двух выступов, имеющих профилирован-

ные участки а. Штанга 1 с бабой 6 движется посту-

пательно в неподвижной направляющей B. На

штанге 1 имеется ролик 3, вращающийся вокруг

оси С, который периодически при подъеме штанги 1

находится в соприкосновении с одним из профи-

лей а кулачка 2. После выхода из соприкоснове-

ния штанга 1 под действием веса бабы 6 и пру-

жины 4 падает и ударяет по заготовке d, лежащей

на неподвижном основании 5. За полный цикл

движения механизма штанга 1 имеет два периода

подъема и два периода падения.

105

2970

КУЛАЧКОВЫЙ МЕХАНИЗМ ШТАМПА

С ПАЗОВЫМ КУЛАЧКОМ

ПК

ММ

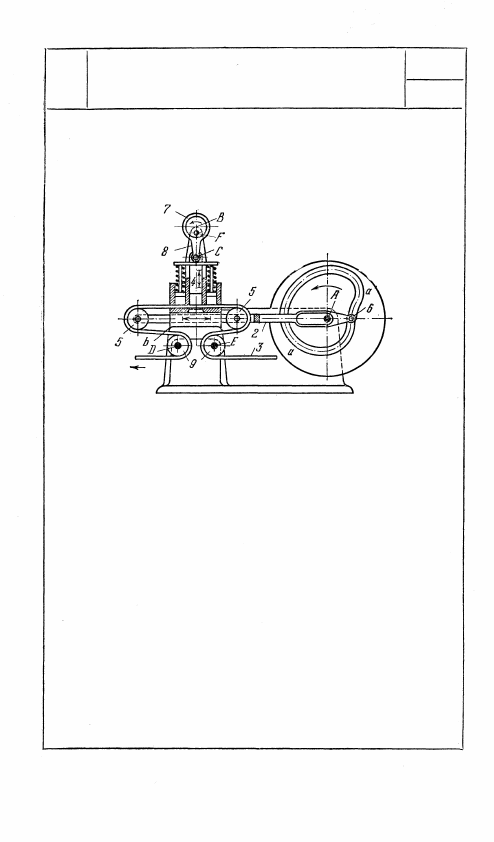

Кулачок 1, вращающийся вокруг неподвижной оси A, имеет про-

филированный паз а. Толкатель 2, движущийся возвратно-

поступательно в неподвижных направляющих b, имеет ролик 6,

перекатывающийся в пазу а. Лента 3, из которой штампуются

изделия, охватывает ролики 5 толкателя 2 и ролики 9, вращаю-

щиеся вокруг неподвижных осей D и Е. Штамп 4 приводится

в возвратно-поступательное движение эксцентриком 7, вра-

щающимся вокруг неподвижной оси F. Шатун 8 входит во вра-

щательные пары с эксцентриком 7 и штампом 4. Профиль паза

кулачка 1 спроектирован так, чтобы толкатель 2 при движе-

нии вправо имел скорость, равную половине скорости протя-

гивания ленты 3, которая в это время будет подвижна, и эксцен-

триковый механизм FBC штампом 4 произведет процесс штампо-

вания. При движении толкателя 2 влево лента 3 быстро про-

тягивается под штампом.
