Механизмы в современной технике (Артоболевский) - часть 533

2997

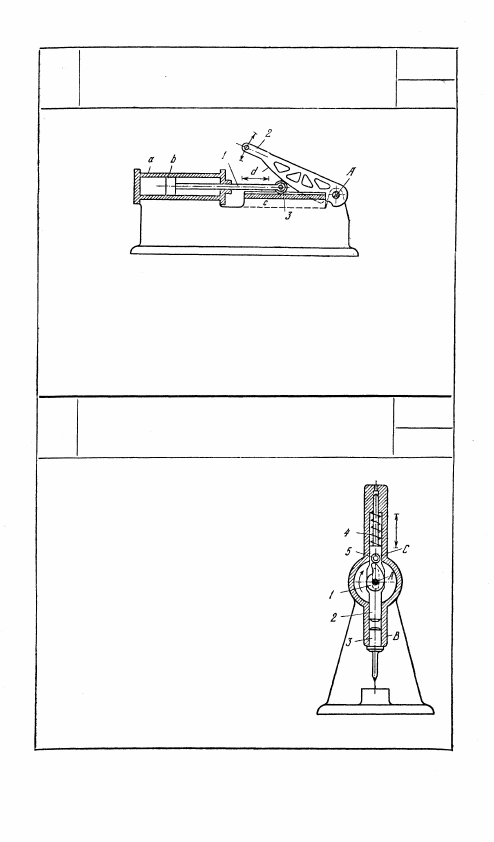

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

ПОВОРОТА КУЗОВА САМОСВАЛА

ПК

ЦУ

В гидроцилиндре а движется поршень b, имеющий шток 1,

оканчивающийся роликом 3, перекатывающимся по неподвижной

прямолинейной направляющей с. Звено 2, связанное с кузовом

самосвала, вращающееся вокруг неподвижной оси А, имеет про-

филированный участок d, по которому перекатывается ролик 3.

При движении поршня b слева направо кузов самосвала зани-

мает наклонное положение, при обратном ходе поршня b кузов

занимает горизонтальное положение.

2993

КУЛАЧКОВЫЙ МЕХАНИЗМ

ПРОБИВНОГО СТАНКА

ПК

ЦУ

Кулачок 1 вращается вокруг неподвиж-

ной оси A. Инструмент 3 движется по-

ступательно в неподвижной направляю-

щей В. Толкатель 2, движущийся воз-

вратно-поступательно в неподвижной на-

правляющей С, имеет ролик 5, перека-

тывающийся по профилю кулачка 1.

Толкатель 2 подпружинен пружиной 4.

При вращении кулачка 1 ролик 5 соска-

кивает с профиля кулачка 1 и пружина 4,

разжимаясь, воздействует на толкатель 2,

который ударяет по инструменту 3, про-

бивающему изделие.

123

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ САМОСБРАСЫВАЮЩИХ

ГРАБЕЛЬ ЖАТКИ

ПК

ЦУ

Головка 1, жестко связанная с валом 4, вращает-

ся вокруг неподвижной оси А — А. Головка 1

имеет четыре симметрично расположенных уш-

ка а, входящие во вращательные пары В с граб-

лями 2, которые имеют ролики 3, вращающиеся

вокруг осей С и перекатывающиеся по неподвиж-

ному кулачку 5, имеющему криволинейный про-

филь b. При вращении вала 4 грабли 2 соверша-

ют сложное движение относительно перекрещи-

вающихся взаимно перпендикулярных осей

А — А

 и В.

124

2999

3000

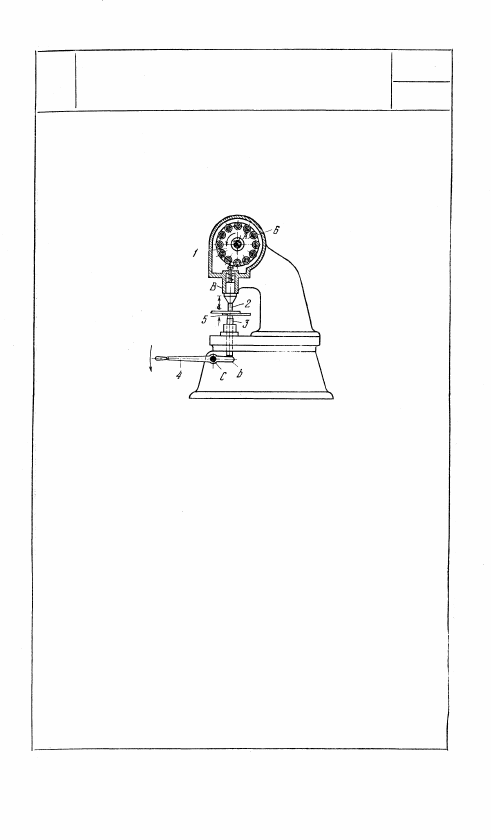

КУЛАЧКОВЫЙ МЕХАНИЗМ

КЛЕПАЛЬНОГО СТАНКА

С ЦЕВОЧНЫМ ДИСКОМ

ПК

ЦУ

Диск 1, вращающийся вокруг неподвижной

оси A, имеет двенадцать цевок. Боек 2, дви-

жущийся возвратно-поступательно в непо-

движной направляющей В, подпружинива-

ется пружиной. Рычаг 4, вращающийся

вокруг неподвижной оси С, своим концом b

действует на боек 3. Движением рычага 4

склепываемые листы 5 вместе с бойками 2

и 3 поднимаются до тех пор, пока вращаю-

щийся диск 1, снабженный круглыми цев-

ками 6, не произведет серию ударов по

бойку 2.

125

3001

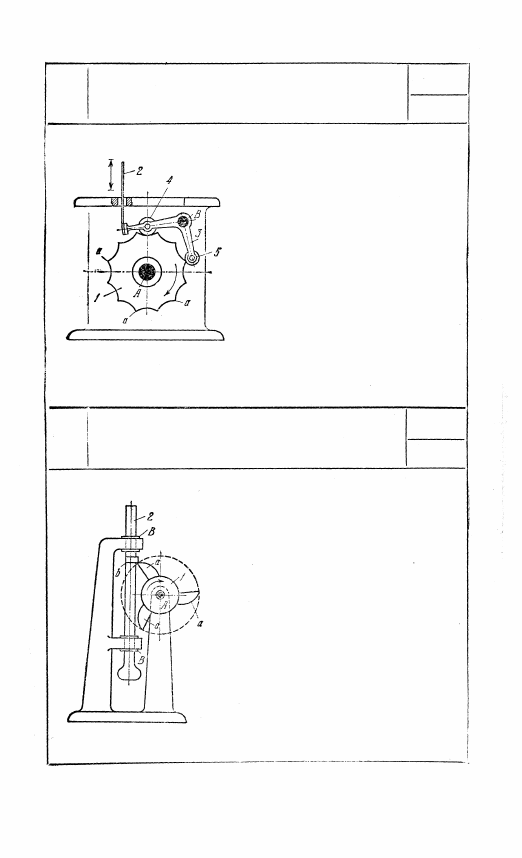

КУЛАЧКОВЫЙ МЕХАНИЗМ ПИЛЫ

ПК

ЦУ

Кулачок 1, вращающийся вокруг

неподвижной оси A, имеет двенад-

цать выступов а. Коромысло 3,

вращающееся вокруг неподвижной

оси В, имеет два ролика 4 и 5,

которые расположены так, что,

когда ролик 4 находится во впа-

дине, ролик 5 находится на вер-

шине выступа а, и обратно. С коро-

мыслом 4 гибко связано полотно 2

пилы. При вращении кулачка 1

полотно пилы 2 движется возврат-

но-поступательно. За один оборот кулачка 1 полотно пилы 2

совершает двенадцать двойных ходов.

3002

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ТОЛЧЕИ

ПК

ЦУ

Кулачок 7, вращающийся вокруг не-

подвижной оси A, имеет три симмет-

рично расположенных и равных про-

филированных выступа а. Пестик 2

имеет плоскую головку b, по пло-

скости которой скользят профили вы-

ступа а в периоды подъема пестика.

После выхода профилей выступов а

из соприкосновения с головкой b

пестик падает и вновь поднимается

следующим выступом а, воздействую-

щим на плоскость b.
