4. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ,

ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ (2929-2932)

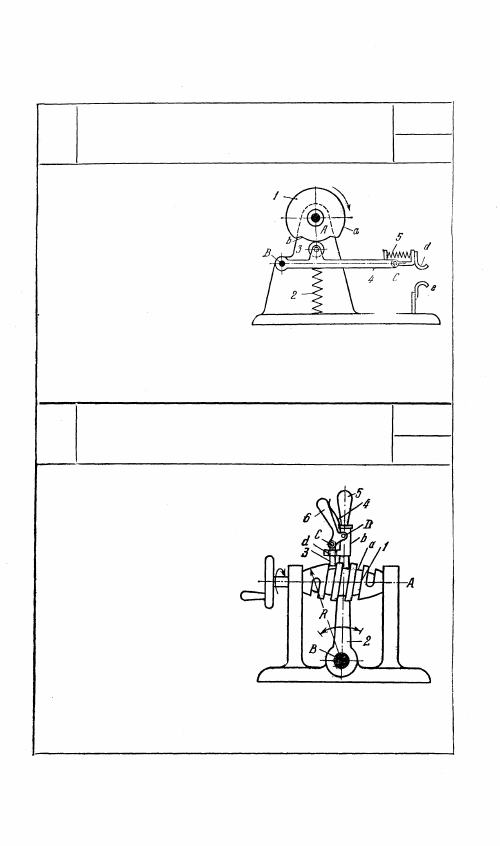

2929

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

ВКЛЮЧЕНИЯ и ВЫКЛЮЧЕНИЯ

ПК

ПB

Кулачок 1, вращающийся во-

круг неподвижной оси А, имеет

профиль, состоящий из дуг ок-

ружностей а и b различных ра-

диусов. Коромысло 4, вращаю-

щееся вокруг неподвижной оси

В, имеет ролик 3, перекатываю-

щийся по профилю кулачка 1.

Пружина 2, работающая на

сжатие, обеспечивает силовое

замыкание механизма. При вращении кулачка 1 контакты d

и е периодически замыкаются и размыкаются. Пружина 5 обеспе-

чивает необходимое соприкосновение контактов  d и e , так как

контакт d имеет возможность малого поворота вокруг оси С.

2930

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ

С ВЫКЛЮЧАЕМЫМ КОРОМЫСЛОМ

ПК

пв

Кулачок 1, имеющий форму

глобоида, образованного вра-

щением дуги радиуса R вокруг

неподвижной оси А, вращается

вокруг неподвижной оси А.

Коромысло 2, качающееся во-

круг оси В, имеет рукоятку 5.

Паз а кулачка 1 выполнен по

винтовой линии. В пазу а

скользит палец 3, входящий во

вращательную пару С с рукоят-

кой 6, вращающейся вокруг оси

D коромысла 2. Палец 3 про-

ходит с некоторым зазором че-

рез отверстие а в рукоятке 6.

При вращении кулачка 1 коромысло совершает качательное движение

вокруг оси В. Отключение коромысла осуществляется поворотом руко-

ятки 6 вокруг оси D. Палец 3 входит обратно в паз а под действием

пружины 4.

83

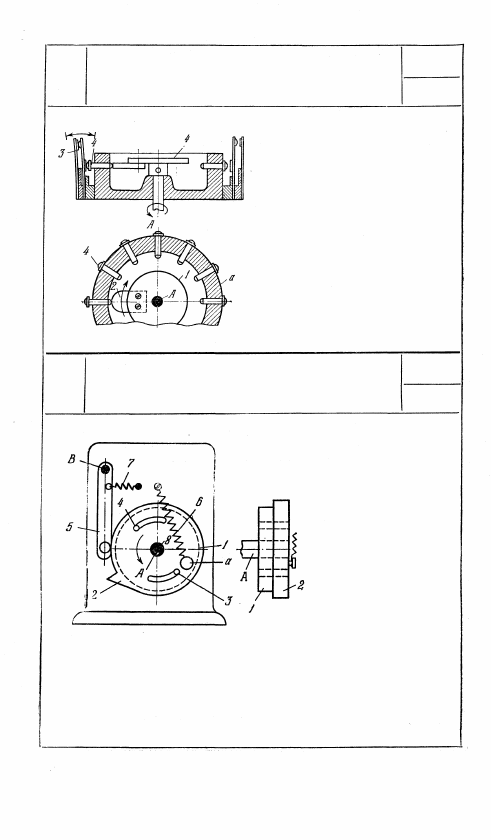

2931

КУЛАЧКОВЫЙ МЕХАНИЗМ ВКЛЮЧАТЕЛЯ

ПК

ПВ

Диск 1 вращается вокруг не-

подвижной оси А. С диском 1
жестко сцеплен кулачок 2. Тол-
катели 4 движутся поступатель-
но в неподвижной обойме а.
При вращении кулачка 1 послед-
ний через толкатели 4 поочеред-
но включает пружинные кон-

такты 3.

2932

КУЛАЧКОВЫЙ МЕХАНИЗМ  В К Л Ю Ч Е Н И Я

И  В Ы К Л Ю Ч Е Н И Я  М А Ш И Н Ы

ПК

ПВ

Фланец 1, изобра-

женный штрихами,

жестко закреплен на

валу 8, вращающемся

вокруг неподвижной

оси А машины. Ку-

лачок 2 свободно вра-

щается на валу 8,

но его движение отно-

сительно фланца ог-

раничено пальцами 3

и 4, расположенными

на фланце 1 и входя-

щими в прорези ку-

лачка 2. На кулачке

2 имеется шпилька

а, к которой при-

креплен один конец

пружины 6, другой

конец пружины при-

креплен к стойке. При вращении вала 8 в направлении, указанном

стрелкой, фланец 1 будет вращать кулачок в том же направлении. Когда

выступ кулачка отведет рукоятку 5, вращающуюся вокруг неподвиж-

ной оси В, влево, машина будет выключена, и вал 8 перестает вращаться.

В этот момент шпилька а будет находиться в крайнем нижнем положе-

нии, соответствующем наибольшему растяжению пружины 6. Пружина

6 начнет сжиматься и повернет кулачок 2 в направлении, указанном

стрелкой. При этом рукоятка 5 отойдет вправо и машина будет вклю-

чена.

84

5. МЕХАНИЗМЫ ГРЕЙФЕРОВ

КИНОАППАРАТОВ (2933—2943)

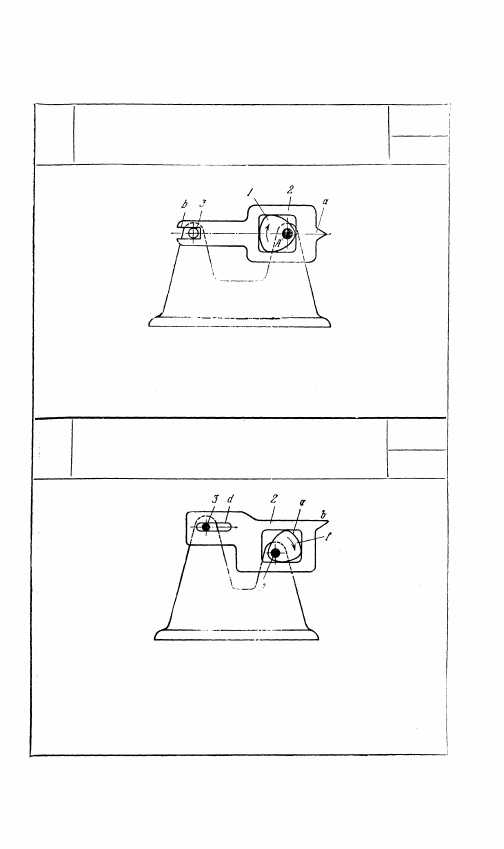

2933

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ГРЕЙФЕРА КИНОАППАРАТА

С ПАЛЬЦЕМ В АКСИАЛЬНОМ ПАЗУ

ПК

гк

Кулачок 1, заключенный в рамку звена 2, вращается вокруг

неподвижной оси А, звено 2 имеет прорезь b, ось которой про-

ходит через точку А. Прорезью b звено 2 скользит по неподвиж-

ному пальцу 3. Звено 2 имеет зуб а, который вводится в отверстие

киноленты, продвигает ее и выводится обратно.

2934

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

ГРЕЙФЕРА  К И Н О А П П А Р А Т А С ПАЛЬЦЕМ

В ДЕЗАКСИАЛЬНОЙ ПРОРЕЗИ

ПК

ГК

Кулачок 1 вращается вокруг неподвижной оси А. Профиль а

кулачка 1 заключен в рамку 2, имеющую зуб b. Рамка 2 имеет

прямолинейную прорезь d, ось которой не проходит через точку

A; прорезь скользит по неподвижному пальцу 3. При вращении

кулачка 1 рамка 2 совершает сложное движение; при этом зуб

b рамки 2 вводится в отверстие киноленты, продвигает ее и выво-

дится обратно.

85

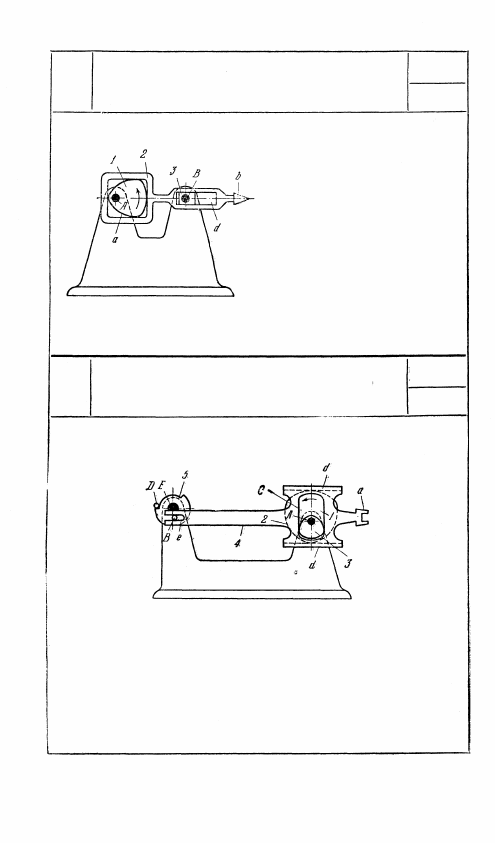

2935

ЧЕТЫРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА С КУЛИСОЙ

ПК

ГК

Кулачок 1 вращается вокруг

неподвижной оси А. Профиль а

кулачка 1 заключен в рамку 2,

имеющую зуб b. Рамка 2 имеет

кулису d, скользящую по пол-

зуну 3, вращающемуся вокруг

неподвижной оси В. При вра-

щении кулачка 1 рамка 2 совер-

шает сложное движение; при

этом зуб b рамки 2 вводится

в отверстие киноленты, продвигает ее и выводится обратно.

2936

КУЛАЧКОВЫЙ МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА С РЕГУЛИРУЕМОЙ

ТРАЕКТОРИЕЙ ЗУБА

ПК

ГК

Кулачки 2 и 3, жестко связанные друг с другом, вращаются во-

круг неподвижной оси А. Кулачок 3 заключен в рамку 1 звена 4.

Кулачок 2 скользит в параллельных направляющих d. Звено 4

имеет прорезь е, которой оно скользит по пальцу В звена 5.

Зубья а звена 4 входят в отверстия киноленты, передвигают

ее и выводятся обратно. Траектории зубьев а могут быть изме-

нены поворотом диска 5 вокруг неподвижной оси Е и закрепле-

нием его в требуемом положении фиксирующим пальцем D.

86
