2937

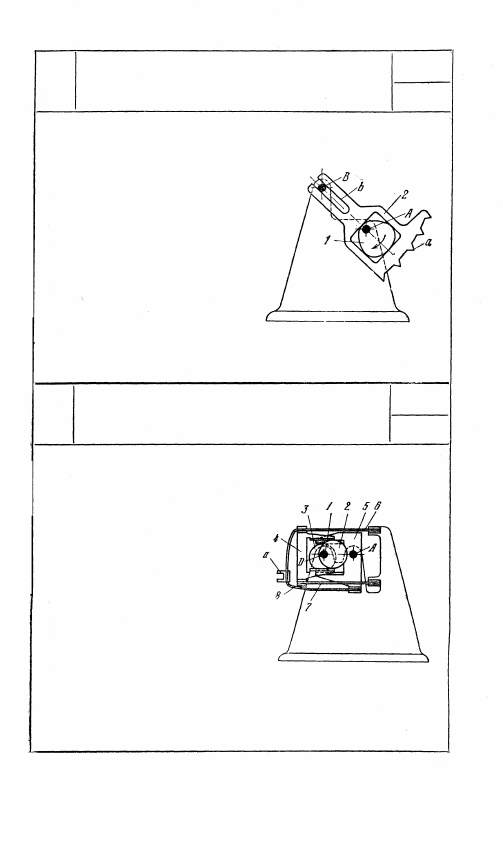

КУЛАЧКОВЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С ЗУБЧАТОЙ ГРЕБЕНКОЙ

ПК

ГК

Кулачок 1 вращается вокруг

неподвижной оси A и находится

в рамке звена 2, которое имеет

прорезь b, скользящую по не-

подвижному пальцу В. Звено

2 имеет зубчатую гребенку а,

зубья которой входят в отвер-

стия киноленты, продвигают ее

и выводятся обратно.

2938

КУЛАЧКОВЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

С УПРУГИМИ ЗВЕНЬЯМИ

ПК

ГК

87

Круглые эксцентрики 2 и 3

укреплены жестко на валу 1

и вращаются вокруг неподвиж-

ной оси D. Эксцентрик 2. дви-

жется в направляющих звена 4,

эксцентрик 3 — в направляю-

щих звена 5. Звено 5 вращается

вокруг неподвижной оси А.

Звено 4 соединено со стойкой

плоскими пружинами 6 и 7

и со звеном 5 плоской пружиной

5, на которой укреплены зубья

а. При вращении вала 1 зубья

а описывают сложные кривые. При этом зубья а вводятся в от-

верстия киноленты, продвигают ее и выводятся обратно.

ПК

гк

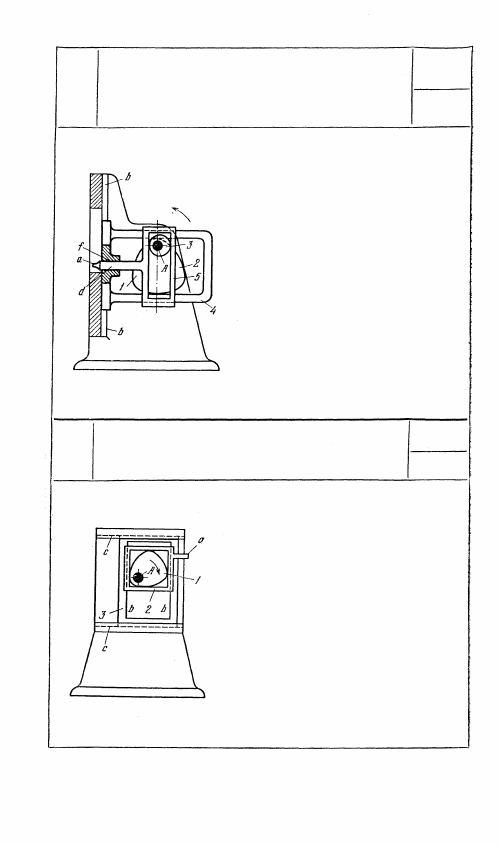

Кулачок 1, заключенный в рамку

звена 4, вращается вокруг непо-

движной оси A. Звено 4 совершает

возвратно-поступательное движе-

ние в направляющих b. С кулачком

1 жестко связан круглый эксцент-

рик 3, заключенный в рамку звена

5, которое имеет палец d, скользя-

щий в направляющей f рамки 4.

Палец d заканчивается зубом а,

который вводится в отверстие кино-

ленты, продвигает ее и выводится

обратно.

ПК

ГК

Кулачок 1, заключенный одновременно

в двух рамках звеньев 2 и 3, вращается

вокруг неподвижной оси A. Звено 2

движется возвратно-поступательно в

направляющих b звена 3. Звено 3

движется возвратно-поступательно в

неподвижных направляющих с. Зуб а

звена 2 вводится в отверстие киноленты,

продвигает ее и выводится обратно.

2940

ЧЕТЫРЕХЗВЕННЫЙ  К У Л А Ч К О В Ы Й

МЕХАНИЗМ ГРЕЙФЕРА

КИНОАППАРАТА С ДВУМЯ РАМКАМИ

2939

ЧЕТЫРЕХЗВЕННЫЙ

КУЛАЧКОВО-ЭКСЦЕНТРИКОВЫЙ

МЕХАНИЗМ ГРЕЙФЕРА

К И Н О А П П А Р А Т А С ДВУМЯ РАМКАМИ

88

ПК

гк

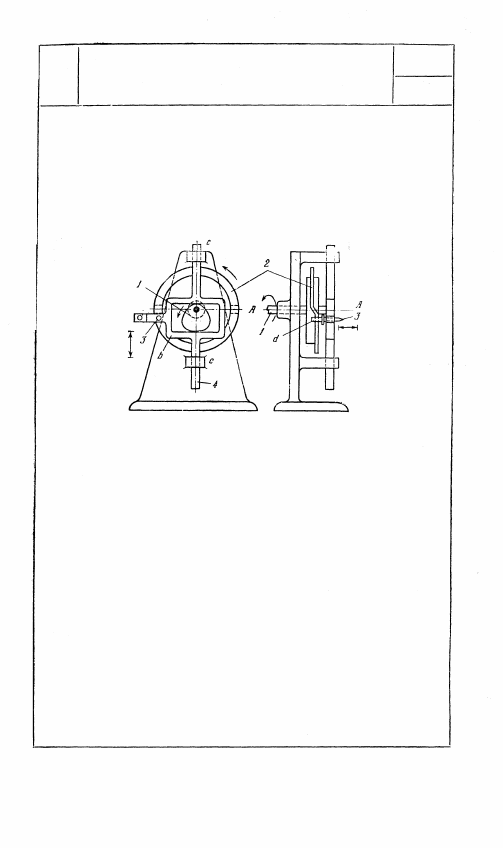

Жестко связанные друг с другом кулачок 1 и шайба

2 вращаются вокруг неподвижной оси А — А.

Толкатель 4 движется возвратно-поступательно в

неподвижных направляющих с. Кулачок 1 заклю-

чен в рамку b толкателя 4. Сумма противоположных

радиусов-векторов кулачка 1 постоянна и равна

ширине рамки b. Шайба 2 имеет фасонный профиль,

скользящий в прорези d пальца 3, движущегося

вместе с толкателем 4. При вращении кулачка 1

и шайбы 2 последняя вводит зуб 3 в отверстие кино-

ленты, а после передвижения ленты посредством

кулачка 2 зуб 3 выводится из отверстия киноленты.

89

2941

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА КИНОАППАРАТА

С ФАСОННОЙ ШАЙБОЙ

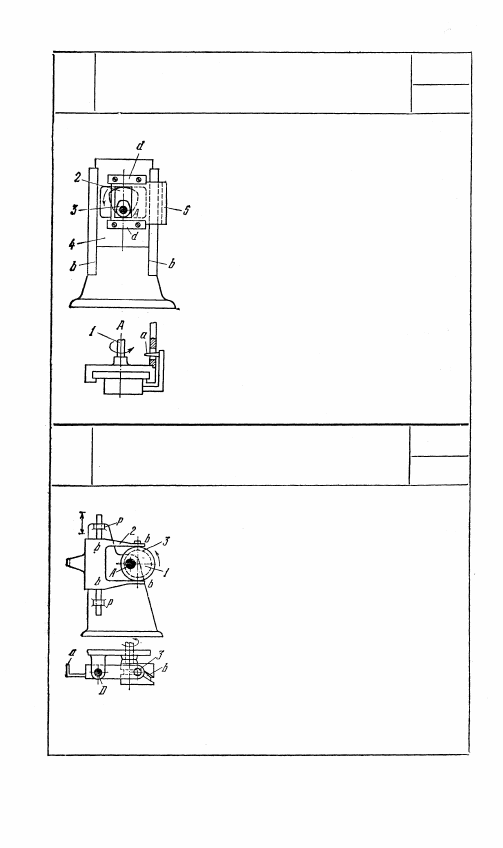

2942

КУЛАЧКОВЫЙ МЕХАНИЗМ

ГРЕЙФЕРА КИНОАППАРАТА

ПК

ГК

Кулачок 2 и эксцентрик 3, жестко укреп-

ленные на валу 1, вращаются вокруг

неподвижной оси А. Рамка 4 движется

в направляющих b стойки. Рамка 5 дви-

жется в направляющих d рамки 4. Зубья

а, управляющие движением киноленты,

укреплены на рамке 5. При вращении

вала 1 эксцентрик 3 вводит зубья а в от-

верстия киноленты и затем, после передви-

жения ленты, посредством кулачка 2,

выводит их обратно.

2943

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ ГРЕЙФЕРА КИНОАППАРАТА

ПК

ГК

Эксцентрик 1 вращается вокруг неподвижной

оси А. Звено 2 выполнено в форме рамки,

стороны b — b которой всегда касательны

к окружности эксцентрика 1. При вращении

эксцентрика 1 звено 2 движется возвратно-

поступательно в направляющих р — р. Ро-

лик 3 установлен на звене 2 и движется в пазу

b эксцентрика 1. Зуб а укреплен на звене

2. При вращении эксцентрика 1 ролик 3

вращает звено 2 вокруг неподвижной оси D,

зуб а вводится в отверстие киноленты и затем

после продвижения киноленты выводится

обратно. Таким образом, звено 2 имеет слож-

ный характер движения — поступательное вдоль направляю-

щих р — р и вращательное вокруг оси D.
