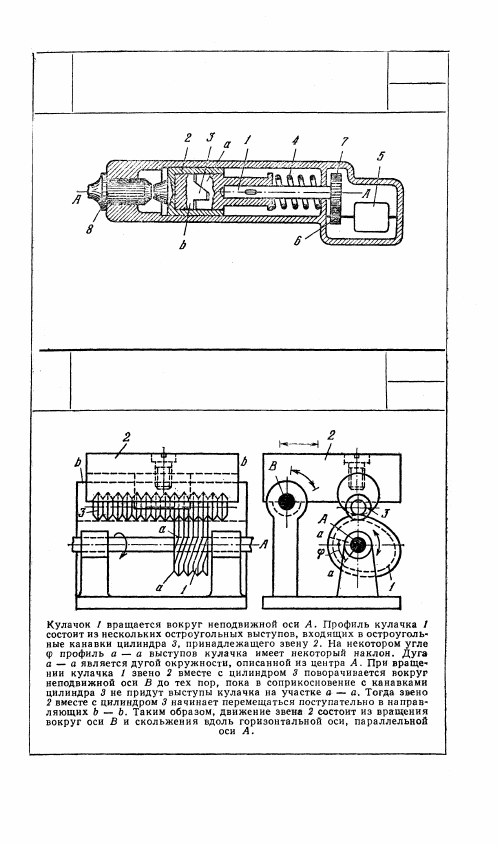

М Е Х А Н И З М МОЛОТКА

С КУЛАЧКОВОЙ МУФТОЙ

ПК

М

Электрический двигатель 5 через пару зубчатых колес 6 и 7 передает

вращение валу 1 вокруг оси А, с которым жестко связана половина а

кулачковой муфты 3. Вторая половина b муфты 3 жестко связана с

бойком 2, который может двигаться возвратно-поступательно вдоль

оси А. Боек 2 ударяет по звену 8. Вращательное движение вала 1

преобразовывается в возвратно-поступательное движение бойка 2

с помощью кулачковой муфты 3. Пружина 4 служит амортизатором.

2923

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ С МНОГОПРОФИЛЬНЫМ

КУЛАЧКОМ

ПК

М

79

2924

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ СО СПИРАЛЬНЫМ

ПАЗОМ

ПК

М

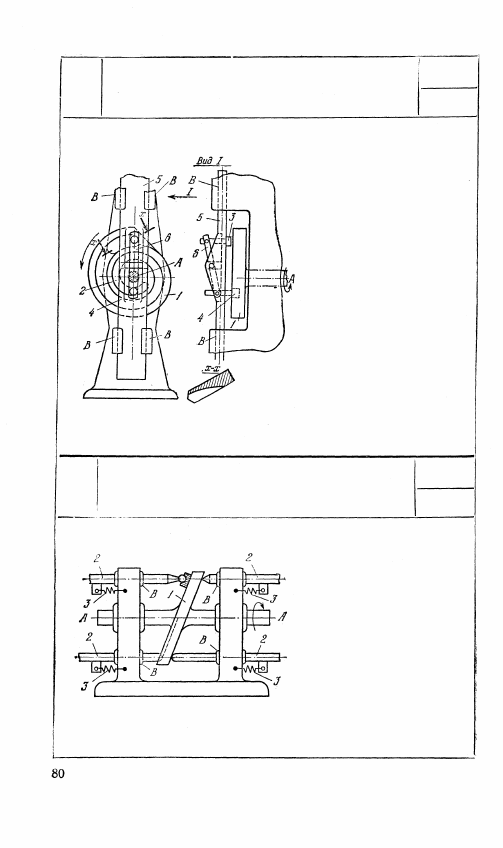

Кулачок 1 со спиральным

пазом 2 вращается вокруг

неподвижной оси А. Пол-

зун 5, движущийся воз-

вратно-поступательно в не-

подвижных направляю-

щих В, имеет два ролика

3 и 4, которые связаны

коромыслом 6 (см. вид I).

Ролики входят в зацепле-

ние с кулачком 1 попе-

ременно. Когда кулачок

сделает 1

1

/

2

 оборота, один

из роликов, например ро-

лик 3, благодаря наклон-

ной поверхности паза (см.

сечение х — х) выходит

из зацепления; при этом

ролик 4 входит в зацепле-

ние и движение ползуна начинается в обратном направлении.

2925

КУЛАЧКОВЫЙ ПРОСТРАНСТВЕННЫЙ

МЕХАНИЗМ КОСОЙ ШАЙБЫ

С РАЗЛИЧНЫМИ ТИПАМИ ТОЛКАТЕЛЕЙ

ПК

М

Косая шайба 1 вращается

вокруг неподвижной оси

А — А. Толкатели 2 дви-

жутся возвратно-поступа-

тельно в неподвижных на-

правляющих В. На чер-

теже показаны различные

способы выполнения со-

прикасающихся с шайбой

частей толкателя 2. Сило-

вое замыкание механизма обеспечивается пружинами 3.

2926

КУЛАЧКОВЫЙ

ДВУХПАЗОВЫЙ МЕХАНИЗМ

ПК

м

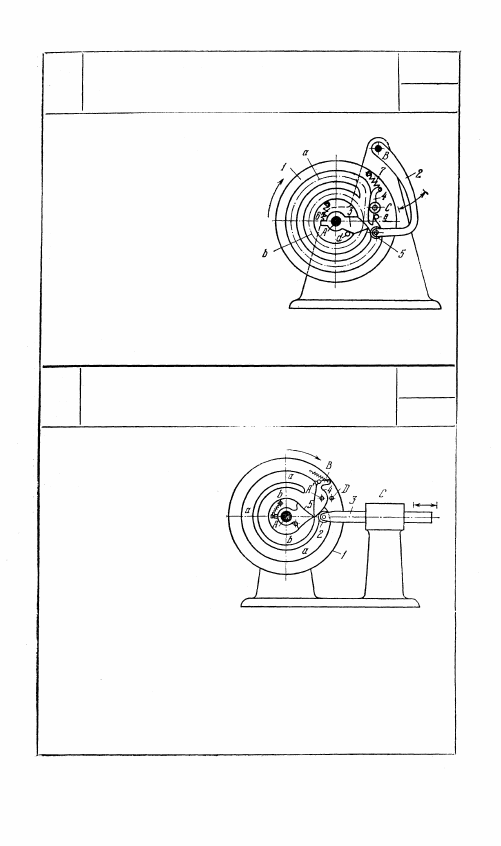

Кулачок 1, вращающийся во-

круг неподвижной оси A, имеет

два паза а и b. Коромысло 2,

качающееся вокруг неподвиж-

ной оси В, имеет ролик 5, пере-

катывающийся попеременно в

пазах а и b. Полный цикл

работы механизма равняется

двум оборотам. Перевод ролика

5 из одного паза в другой осу-

ществляется стрелками 3 и 4.

Стрелка 3 вращается вокруг

оси A, а стрелка 4 вращается

вокруг оси С. Прижим стрелок 3 и 4 к упорам d и e осуществляется

пружинами 6 и 7.

2927

КУЛАЧКОВЫЙ МЕХАНИЗМ

ДЛЯ ПЕРЕВОДА ТОЛКАТЕЛЯ

В КРАЙНИЕ ПОЛОЖЕНИЯ

ПК

М

Кулачок 1, вращающийся

вокруг неподвижной оси

A, имеет два концентри-

ческих круговых паза а

и b. Толкатель 3, движу-

щийся поступательно в

неподвижной направляю-

щей С, имеет ролик 2,

перекатывающийся попе-

ременно в пазах а и b.

За один полный цикл дви-

жения механизма, равный

двум оборотам кулачка 1, толкатель 3 занимает два крайних

положения, определяемые пазами а и b. Переключение ролика

2 из паза а в паз b происходит с помощью профилированного

рычага 4, поворачивающегося под действием ролика 2 относи-

тельно оси А и замыкающего тем самым профиль паза а с пазом

b. При этом палец D заходит в упор В. Переключение из паза b

в паз а происходит посредством профилированного рычага 5,

работающего аналогично рычагу 4.

81

2928

КУЛАЧКОВЫЙ

ПРОСТРАНСТВЕННЫЙ МЕХАНИЗМ

С ПЕРЕМЕЩАЮЩИМСЯ РОЛИКОМ

ПК

М

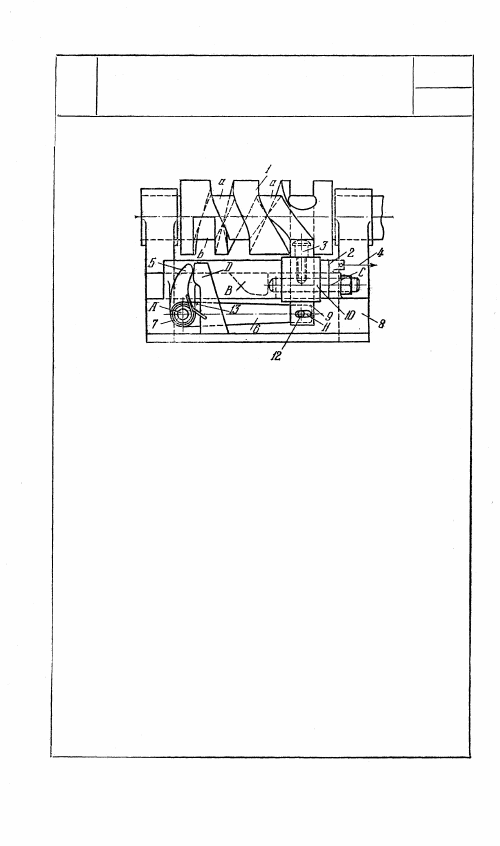

Цилиндрический кулачок 1 имеет паз а — а, который на участке

b постепенно выходит на поверхность кулачка. Толкатель 2

движется возвратно-поступательно относительно стойки 8. Ролик

3 укреплен в плунжере 9, имеющем возможность двигаться посту-

пательно в направляющих 10, жестко связанных с толкателем 2.

Плунжер 9 имеет прорезь 11, в которой может перемещаться

палец 12 рычага 6, вращающегося вокруг оси А толкателя 2.

На той же оси А вращается рычаг 5, связанный с рычагом 6

пружиной 7, которая при движении толкатели 2 справа налево

прижимается к пальцу 13 и тем самым обеспечивает движение

толкателя 2, рычага 6 и рычага 5 как одного целого. При враще-

нии кулачка 1 против часовой стрелки толкатель 2 с укрепленным

на нем роликом 5, входящим в паз а — а кулачка, движется

поступательно налево до тех пор, пока ролик 3 не достигает

участка паза b. На этом участке плунжер 9 вместе с роликом 3

будет двигаться в направляющих 10. Ролик выйдет из зацепления

с кулачком, и толкатель 2 быстро возвратится в исходное положе-

ние при помощи контргруза (не показанного на рисунке). Движе-

ние толкателя направо ограничивается выступом В на толкателе

2, приходящим в соприкосновение с винтом С, укрепленным на

стойке. Как только толкатель 2 достигает своего крайнего правого

положения, рычаг 5 приходит в соприкосновение с выступом D,

поднимая рычаг 6 вверх, снова вводя тем самым ролик 3 в паз

кулачка 1 и удерживая его там при помощи пружины 7.
