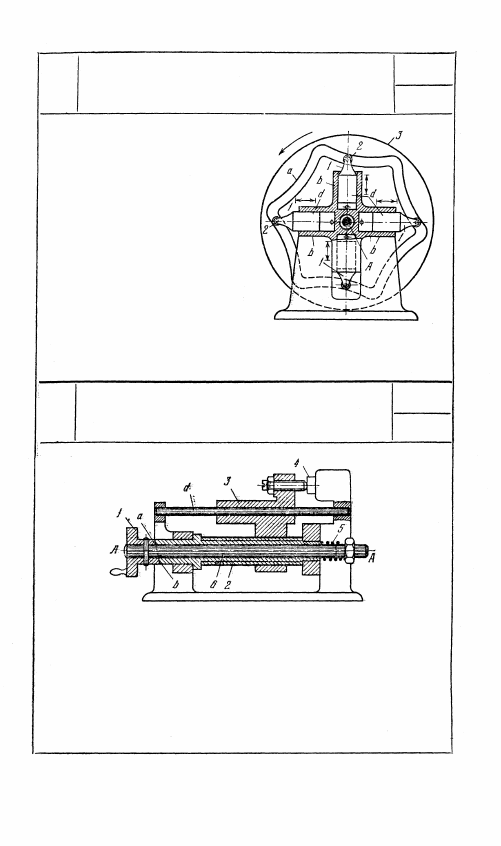

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ЧЕТЫРЬМЯ ВХОДНЫМИ

ТОЛКАТЕЛЯМИ

ПК

м

Поршни d толкателей 1, движу-

щиеся в цилиндрах b, приво-

дятся в движение расширяю-

щимся газом. Толкатели 1 имеют

ролики 2, перекатывающиеся по

профилированному пазу а, имею-

щему шесть симметрично рас-

положенных участков. При по-

ступательном движении порш-

ней d диск 3 с пазом а вращается

вокруг неподвижной оси А.

Последовательность движения

толкателей и их циклы движения

регулируются специальными

устройствами, связанными с про-

цессом зажигания горючей смеси в цилиндрах. Кинематическое

замыкание механизма обеспечивается равенством диаметров роли-

ков 2 ширине паза а.

2918

КУЛАЧКОВО-ВННТОВОЙ МЕХАНИЗМ

ВКЛЮЧЕНИЯ C КОСОЙ ПЛОСКОСТЬЮ

ПК

м

При вращении маховика 1 вокруг неподвижной оси A — A винт 2

сообщает движение ползуну 3, нижний конец которого представ-

ляет собой гайку. При соприкосновении ползуна 3, движущегося

возвратно-поступательно вдоль неподвижной направляющей d,

с упором 4, или при перегрузке механизма, кулачковая поверх-

ность а маховика 1, представляющая собой косую плоскость,

начинает поворачиваться относительно кулачковой поверх-

ности b винта 2, являющейся также косой плоскостью. При этом

пружина 5 сжимается, валу 6 сообщается аксиальное движение,

а винт 2 остается в покое.

75

2919

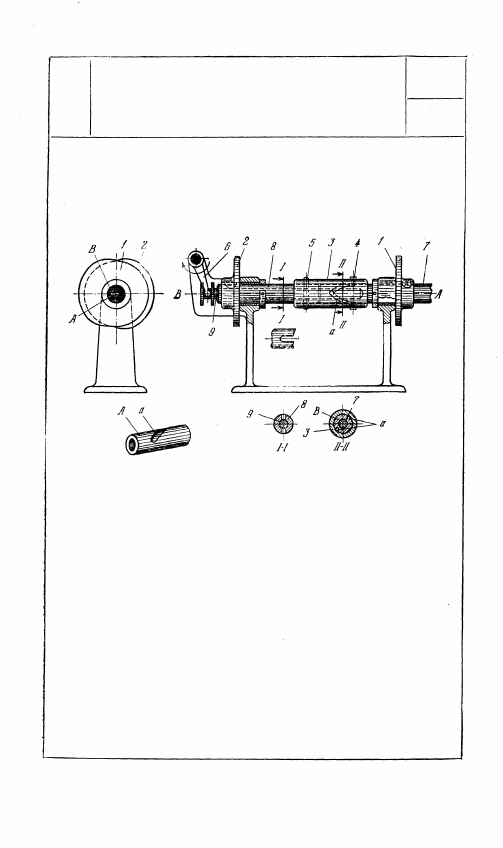

КУЛАЧКОВЫЙ МЕХАНИЗМ

ДЛЯ БЫСТРОГО ИЗМЕНЕНИЯ

ОТНОСИТЕЛЬНОГО РАСПОЛОЖЕНИЯ

КУЛАЧКОВ

ПК

м

Кулачку 1, жестко насаженному на вал 7, сообщается вра-

щение вокруг неподвижной оси A. Кулачку 2, насаженному

на вал 8, сообщается вращение вокруг неподвижной оси В

посредством втулки 3, соединенной шпонками 4 с валом 7,

и шрифта 5, соединяющего втулку 3 с валом 8. Чтобы изме-

нить относительное расположение кулачков 1 и 2, надо по-

вернуть рукоятку 6 в направлении, указанном стрелкой. При

этом вал 9 и связанная с ним штифтом 5 втулка 3, переме-

щаясь относительно валов 7 и 8, заставляют шпонки 4 пере-

мещаться по спиральному пазу а. При этом втулка 3, валы

9 и 8 с кулачком 2 поворачиваются на некоторый угол. Угол

поворота кулачка 2 относительно кулачка 1 зависит от вели-

чины перемещения вала 9, определяемого углом поворота ру-

коятки 6.

76

2920

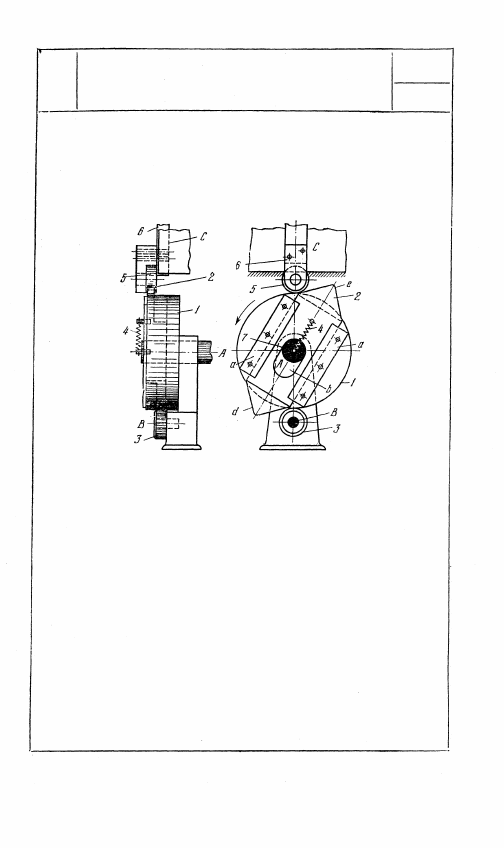

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПОЛЗУНКОВЫМ КУЛАЧКОМ

ПК

м

Диск 1, жестко связанный с валом 7, вращающийся

вокруг неподвижной оси А, несет на себе направ-

ляющие а, в которых может двигаться поступатель-

но ползунковый кулачок 2, имеющий осевую про-

резь b. Пружина 4 обеспечивает силовое замыкание

между кулачком 2 и диском 1. Ролик 3 вращается

вокруг неподвижной оси В. Толкатель 6, движу-

щийся возвратно-поступательно в неподвижной на-

правляющей С, имеет ролик 5, перекатывающийся

по профилю кулачка 2 и по окружности диска 1.

При вращении вала 7 с диском 1 выступ d кулач-

ка 2 скользит по ролику 3, перемещая кулачок 2 в

направляющих а. Выступом С кулачок 2, воздейст-

вуя на ролик 5 толкателя 6, перемещает последний

в направляющей С. При этом ползун 2 преодоле-

вает силу сопротивления пружины 4. Через пол-обо-

рота кулачка 2 движение толкателя 6 повторяется.

77

2921

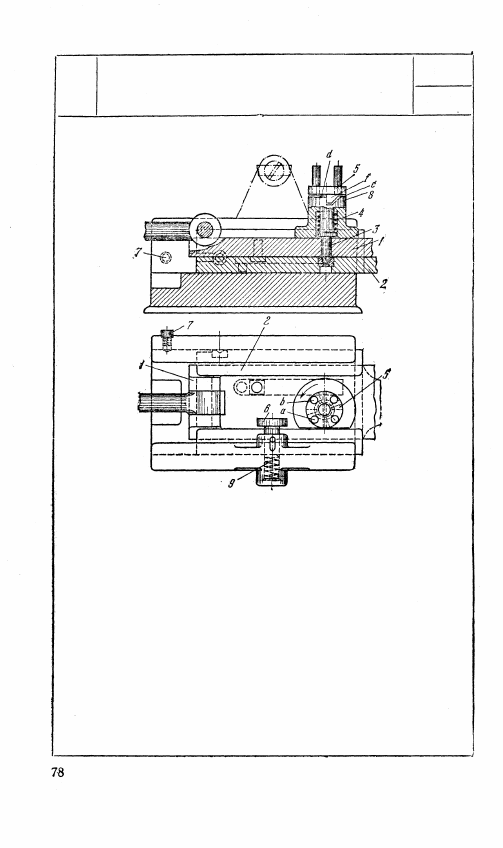

КУЛАЧКОВЫЙ МЕХАНИЗМ

ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО

ДВИЖЕНИЯ С ОСТАНОВКАМИ

ПК

М

При возвратно-поступательном движении ползуна 1 ползуну 2

сообщается прерывистое возвратно-поступательное перемещение

в том же направлении. При перемещении справа налево ползунов

1 и 2, периодически соединяемых штифтом 3, штифт а кулачка 5,

соприкасаясь с упором 6, заставляет кулачок 5 повернуться на

90°. Упор 6 под действием штифта b, преодолевая сопротивление

пружины 9, занимает нижнее положение. При этом выступ f

кулачка 5, перемещаясь вверх по пазу с направляющей 8, попа-

дает в выточку d, а штифт 3, преодолевая сопротивление пружины

4, выходит из зацепления с ползуном 2. Одновременно ползун 2

запирается в крайнем левом положении штифтом 7. При дальней-

шем перемещении ползуна 1 ползун 2 будет оставаться в покое

до тех пор, пока выступ f не попадет снова в паз с. Это происходит

при повороте кулачка на 270°, т. е. за три двойных хода ползуна

1. Профиль выточки позволяет кулачку 5 поворачиваться только

против часовой стрелки при соприкосновении штифтов кулачка

5 с упором 6.
