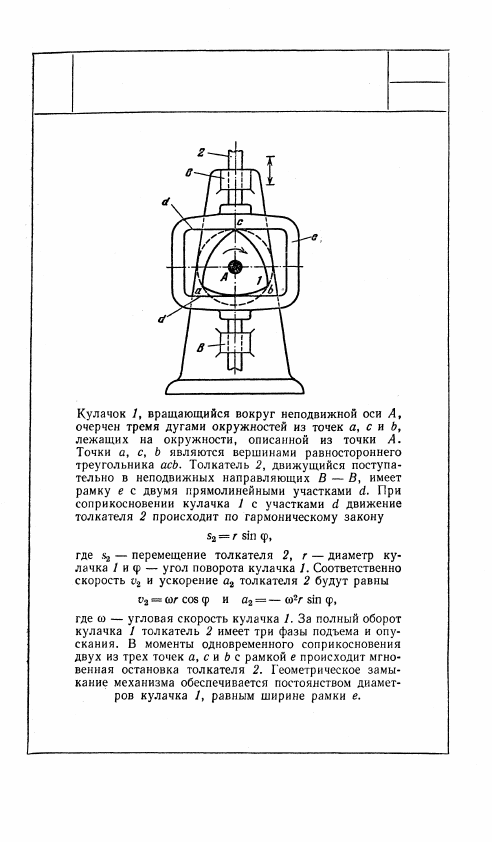

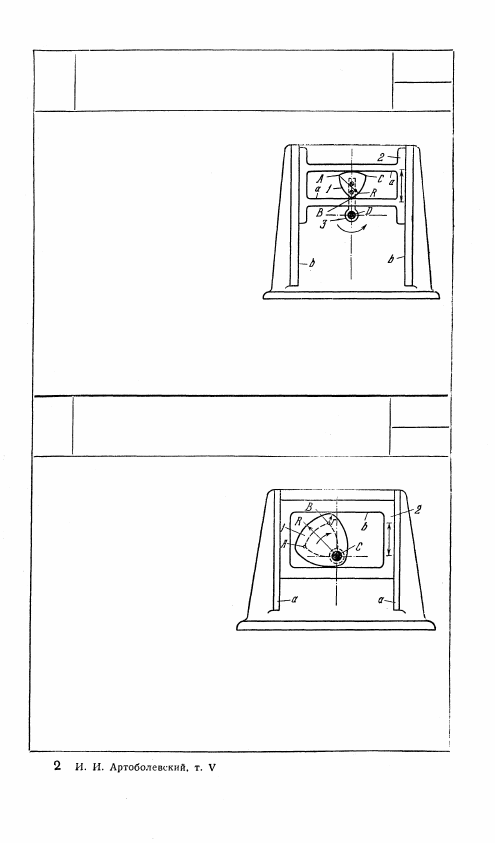

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С ТРЕХДУГОВЫМ

КУЛАЧКОМ В РАМКЕ

ПК

Т

Кулачок 1, вращающийся вокруг

неподвижной оси D, имеет профиль,

очерченный тремя дугами окружно-

стей радиуса R из точек A, В и С.

Кулачок 1 находится в рамке а,

ширина которой равняется R. Рам-

ка а принадлежит ползуну 2, дви-

жущемуся возвратно-поступательно

в неподвижных направляющих b—b.

Геометрическое замыкание меха-

низма обеспечивается тем, что все диаметры кулачка 1 равны R.

Если ось D расположена на середине дуги BС, то полный ход

ползуна 2 равен 2R. Движение ползуна 2 происходит по гармо-

ническому закону с мгновенными остановками в крайних поло-

жениях.

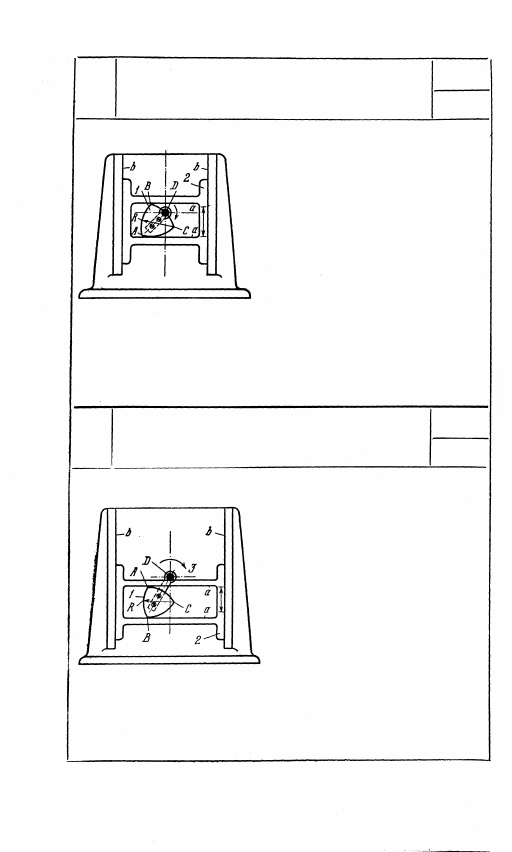

2838

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С ДУГОВЫМ КУЛАЧКОМ

В РАМКЕ

ПК

Кулачок 1, жестко связанный с кри-

вошипом 3, вращающимся вокруг

неподвижной оси D, имеет профиль,

очерченный тремя дугами окруж-

ностей радиуса R из точек А, В и С.

Кулачок 1 находится в рамке а,

ширина которой равняется R. Рам-

ка а принадлежит ползуну 2, дви-

жущемуся в неподвижных напра-

вляющих b — b. Геометрическое за-

мыкание механизма обеспечивается тем, что диаметры кулачка 1

равны R. Полный ход ползуна 2 равен 2DB. Движение ползуна 2

происходит по гармоническому закону с мгновенными останов-

ками в крайних положениях.

32

Т

2837

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С ДУГОВЫМ КУЛАЧКОМ

В РАМКЕ

ПК

Т

2839

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С ДУГОВЫМ КУЛАЧКОМ

В РАМКЕ

ПК

Кулачок 1, жестко связанный с кри-

вошипом 3, вращающимся вокруг

неподвижной оси D, имеет профиль,

очерченный тремя дугами окруж-

ностей радиуса R из точек A, В и С.

Кулачок 1 находится в рамке а,

ширина которой равняется R. Рам-

ка а принадлежит ползуну 2, дви-

жущемуся в неподвижных напра-

вляющих b — b. Геометрическое за-

мыкание механизма обеспечивается тем, что диаметры кулачка 1

равны R. Полный ход ползуна 2 равен 2 (DB + R). Движение

ползуна 2 происходит по гармоническому закону с плавным пере-

ходом в крайних положениях ползуна 2.

2840

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С ДУГОВЫМ КУЛАЧКОМ

В РАМКЕ

ПК

Кулачок 1 вращается вокруг

неподвижной оси С. Профиль

кулачка 1 образован дугами

окружностей радиусов R и r,

описанных из точек A, В и

С, являющихся вершинами

дугового треугольника, об-

разованного дугами СА =

= АВ = ВС радиуса R — r.

Ползун 2, движущийся возвратно-поступательно в направляю-

щих а — а, имеет рамку b, ширина которой равна R + r.

В крайних положениях ползун 2 имеет длительные остановки.

Полный ход ползуна 2 равен 2.R. Кинематическое замыкание ме-

ханизма обеспечивается постоянством суммы радиусов-векторов

кулачка 1, равной R + r.

33

Т

Т

2841

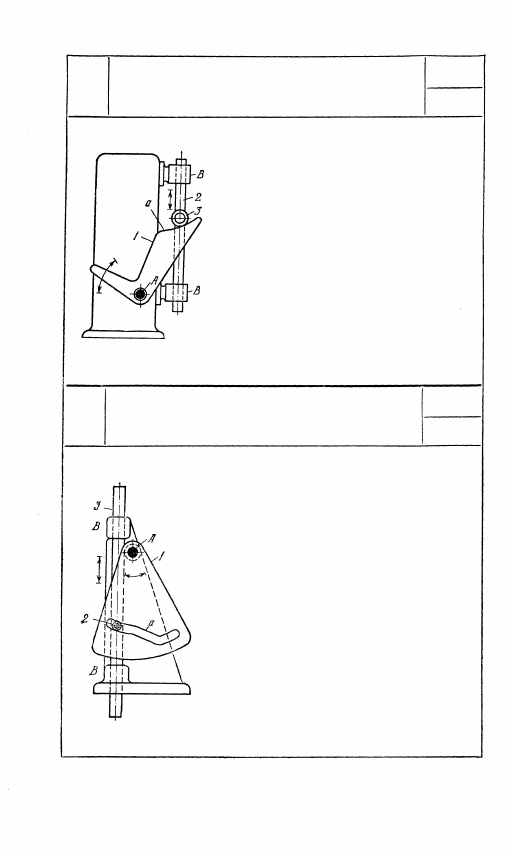

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С КАЧАЮЩИМСЯ КУЛАЧКОМ

ПК

Кулачок 1 совершает качательное движе-

ние вокруг неподвижной оси А. Толка-

тель 2, движущийся возвратно-поступа-

тельно в неподвижных направляющих

В — В, имеет ролик 3, перекатывающийся

по профилю а кулачка 1. Силовое замыка-

ние механизма осуществляется пружиной,

не показанной на чертеже.

2842

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С КАЧАЮЩИМСЯ

ПАЗОВЫМ КУЛАЧКОМ

ПК

Кулачок 1, совершающий качательное дви-

жение вокруг неподвижной оси A, имеет

профилированный паз а, в котором пере-

катывается ролик 2 толкателя 3, движу-

щегося поступательно в неподвижных на-

правляющих В — В. При качательном

движении кулачка 1 толкатель 3 совершает

возвратно-поступательное движение. Гео-

метрическое замыкание механизма обеспе-

чивается равенством диаметра ролика 2

ширине паза а.
