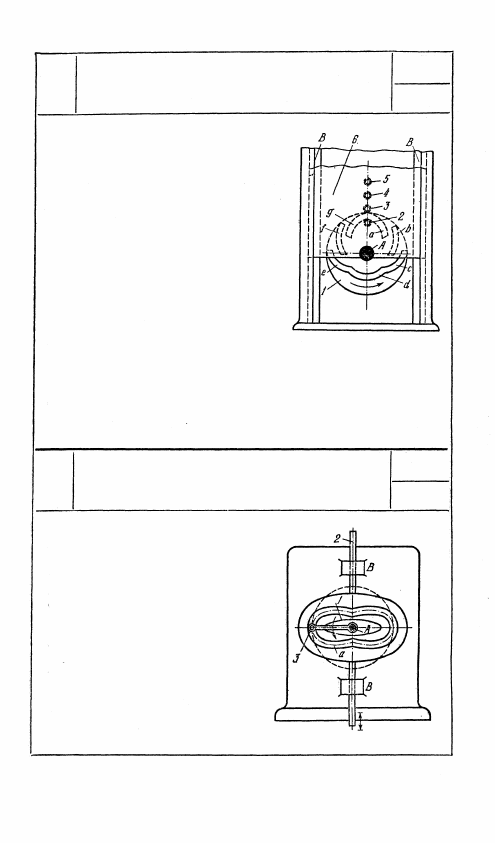

Кулачок 1, вращающийся вокруг не-

подвижной оси А, имеет четыре профи-

лированных выступа. Ползун 6 дви-

жется возвратно-поступательно в не-

подвижных направляющих В — В. При

вращении кулачка 1 в направлении,

указанном стрелкой, ролики 2, 3, 4

и 5, находящиеся на ползуне 6, обкаты-

вают выступы а, b, с, d, е, f, g кулачка 1,

в результате чего ползун 6 совершает

возвратно-поступательное движение.

Ползун 6 движется вниз, когда ро-

лики 2 и 3, 3 и 4, 4 и 5 обкатывают соответственно выступы а,

b и с. Ползун 6 останавливается, когда ролики 5 и 4 обкатывают

выступ d, концентричный с валом кулачка 1. Ползун 6 движется

вверх, когда ролики 5 и 4, 4 и 3, 3 и 2 обкатывают соответственно

выступы е, f, g. Геометрическое замыкание механизма обеспечи-

вается тем, что ролики обкатывают каждый выступ с двух про-

тивоположных сторон.

2831

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПАЗОВЫМ ВЫХОДНЫМ КУЛАЧКОМ

ПК

Кривошип 1, вращающийся вокруг

неподвижной оси А, имеет ролик 3,

скользящий в пазу а кулачка 2,

движущегося возвратно-поступа-

тельно в неподвижных направляю-

щих В — В. Центровой профиль

паза а обеспечивает перемещения

кулачка 2 с постоянной скоростью

на фазах подъема и опускания.

27

Т

2830

КУЛАЧКОВЫЙ МЕХАНИЗМ

С ЧЕТЫРЬМЯ ПРОФИЛЯМИ

ПК

Т

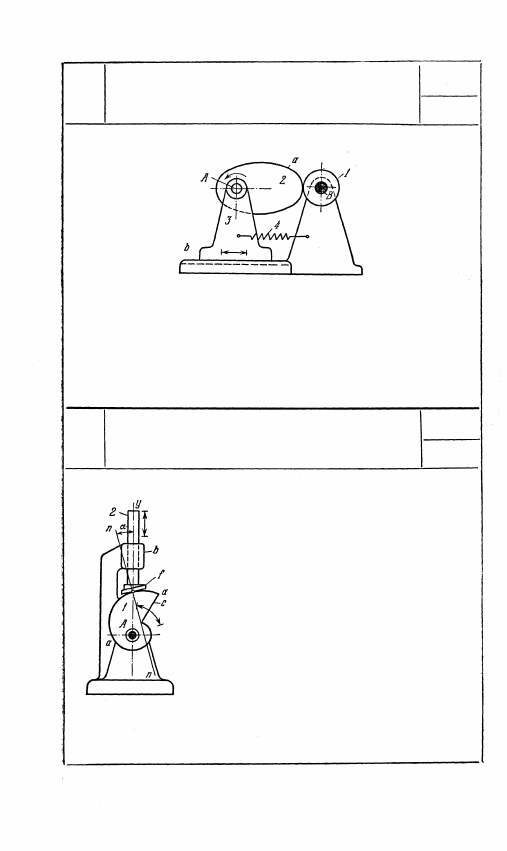

2832

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ АРТОБОЛЕВСКОГО

СО СЛОЖНЫМ ДВИЖЕНИЕМ КУЛАЧКА

ПК

Круглый ролик 1 свободно вращается вокруг неподвижной оси В.

Кулачок 2, имеющий профиль а, обкатывающий ролик 1, входит

во вращательную пару А с ползуном 3, скользящим вдоль непод-

вижной направляющей b. При вращении кулачка 2 вокруг оси А

он совершает сложное движение, приводя в возвратно-поступа-

тельное движение ползун 3 вдоль направляющей b. Силовое замы-

кание механизма обеспечивается пружиной 4.

2833

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

СО СПИРАЛЬНЫМ КУЛАЧКОМ

И ПЛОСКИМ ТОЛКАТЕЛЕМ

ПК

Кулачок 1, профиль а — а которого пред-

ставляет собой логарифмическую спираль,

вращается вокруг неподвижной оси А. Толка-

тель 2 движется возвратно-поступательно в

неподвижной направляющей b. Толкатель 2

имеет плоскость f, касательную к профилю

а — а кулачка 1. Угол давления а, образо-

ванный нормалью п — п и осью Ау движения

толкателя 2, является постоянным. При не-

прерывном вращении кулачка 1 против часо-

вой стрелки толкатель 2 имеет период сво-

бодного падения. При вращении кулачка 1

по часовой стрелке механизм стопорится воздействием плоско-

сти с на плоскость f.

28

т

т

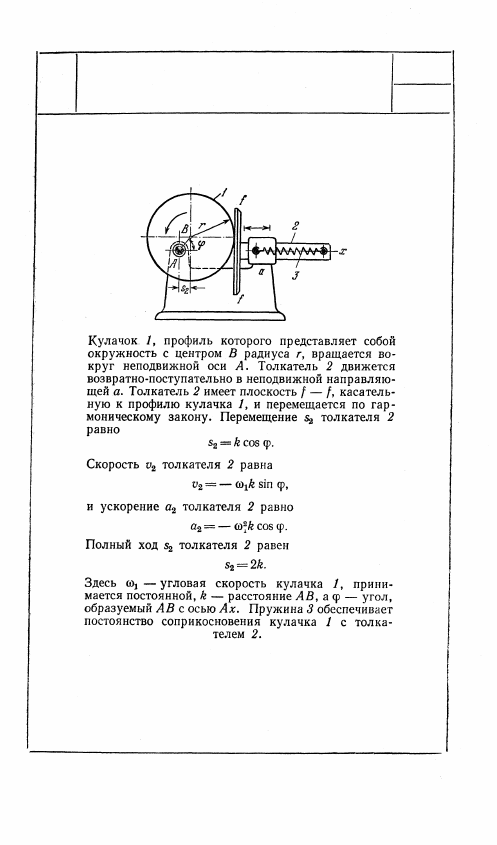

2834

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С КРУГЛЫМ КУЛАЧКОМ

И ПЛОСКИМ ТОЛКАТЕЛЕМ

ПК

29

Т

ПК

30

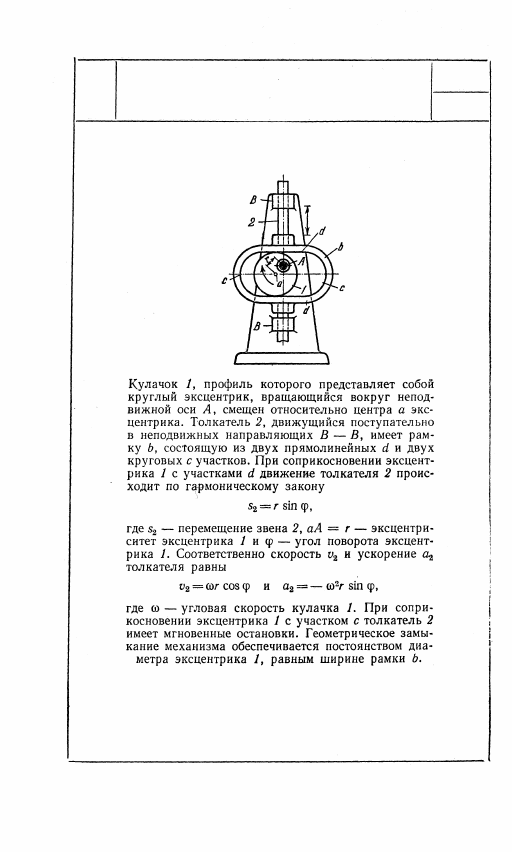

2835

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С КРУГЛЫМ ЭКСЦЕНТРИКОМ

В РАМКЕ

Т
