1. МЕХАНИЗМЫ ТРЕХЗВЕННЫЕ

ОБЩЕГО НАЗНАЧЕНИЯ (2814—2901)

19

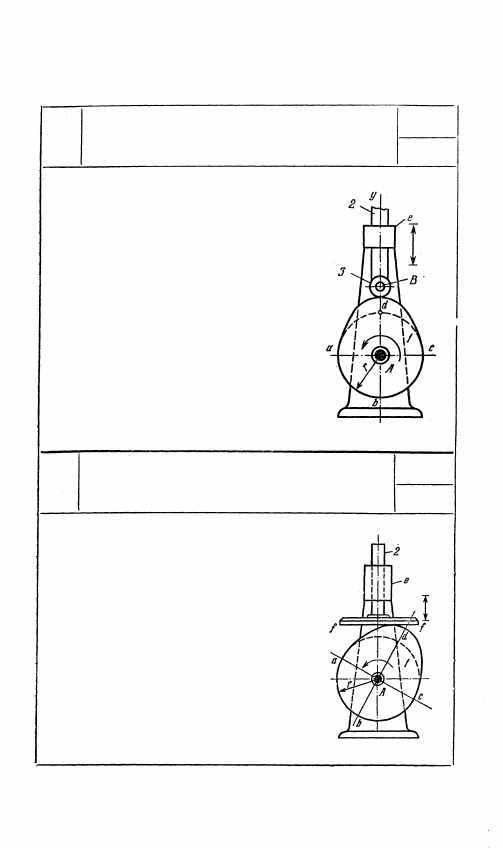

2814

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПОСТУПАТЕЛЬНО ДВИЖУЩИМСЯ

ТОЛКАТЕЛЕМ С РОЛИКОМ

ПК

Т

Кулачок 1, вращающийся вокруг непод-

вижной оси A, имеет профиль, очерчен-

ный на участке abc по дуге круга радиуса r.

Толкатель 2 движется возвратно-поступа-

тельно в неподвижной направляющей е.

Ролик 3 свободно вращается вокруг оси В.

Ось By движения толкателя 2 проходит

через ось вращения A кулачка 1. Подъем

толкателя 2 осуществляется при сопри-

косновении с роликом 3 участка ad про-

филя кулачка 1. Опускание толкателя 2

осуществляется при соприкосновении с ро-

ликом 3 участка dc профиля кулачка 1.

В период соприкосновения с роликом 3

участка abc профиля кулачка 1 толкатель 2

остается неподвижным.

2815

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПОСТУПАТЕЛЬНО ДВИЖУЩИМСЯ

ПЛОСКИМ ТОЛКАТЕЛЕМ

ПК

Т

Кулачок 1, вращающийся вокруг непод-

вижной оси A, имеет профиль, очерченный

на участке abc по дуге круга радиуса r.

Толкатель 2, движущийся возвратно-по-

ступательно в неподвижной направляю-

щей е, имеет плоскость f — f, касательную

к профилю кулачка 1. Подъем толкателя 2

осуществляется при соприкосновении с

плоскостью f — f участка ad профиля

кулачка 1. Опускание толкателя 2 осуще-

ствляется при соприкосновении с пло-

скостью f — f участка dc профиля ку-

лачка 1. В период соприкосновения с пло-

скостью f — f участка abc профиля кулачка

1 толкатель 2 остается неподвижным.

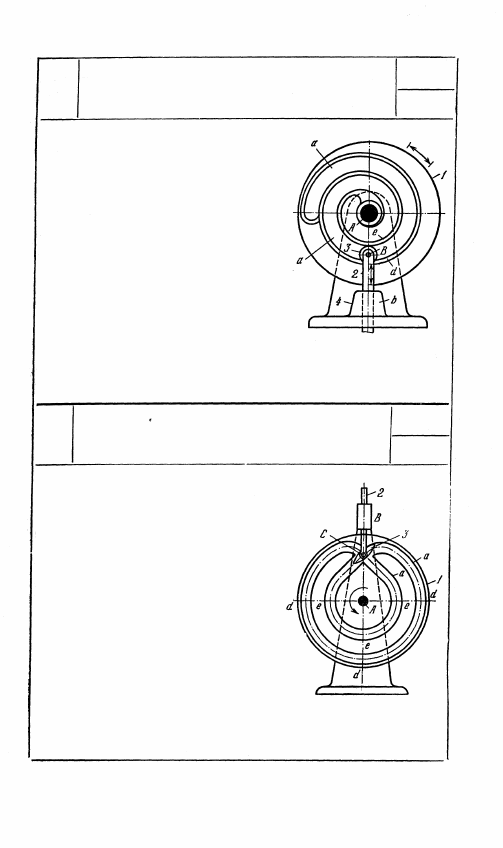

2818

ТРЕХЗВЕННЫЙ ПАЗОВЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ СО СПИРАЛЬНЫМ КУЛАЧКОМ

И ТОЛКАТЕЛЕМ С РОЛИКОМ

ПК

Кулачок 1, вращающийся вокруг не-

подвижной оси A, имеет паз а — а,

очерченный по логарифмической спи-

рали. Толкатель 2 движется возвратно-

поступательно в неподвижной напра-

вляющей в. Ролик 3 свободно вращается

вокруг оси В. Ролик 3 заключен между

стенками d и е паза а, что обеспечивает

постоянство соприкосновения кулач-

ка 1 и ролика 3. Кулачок 1 совершает

качательное движение вокруг оси А на угол 720°. В пределах

этого угла равным поворотам кулачка 1 соответствуют равные

перемещения толкателя 2.

2819

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С САМОПЕРЕСЕКАЮЩИМСЯ ПРОФИЛЕМ

ПК

Кулачок 1, вращающийся вокруг не-

подвижной оси A, имеет профилирован-

ный паз а, центровой профиль которого

имеет точку самопересечения С. Тол-

катель 2, движущийся поступательно

в неподвижных направляющих В, имеет

чечевицеобразный ролик 3, скользя-

щий в пазу а. За один цикл движения

механизма, который равен двум оборо-

там кулачка, толкатель имеет две раз-

личные по закону движения фазы

подъема и две фазы опускания. При

скольжении ролика 3 по круговым

участкам d — d и е — е паза а толка-

тель 2 имеет остановки. Переход ролика 3 в точке самопересече-

ния С с одного участка паза на другой происходит благодаря

чечевицеобразной форме ролика.

21

Т

Т

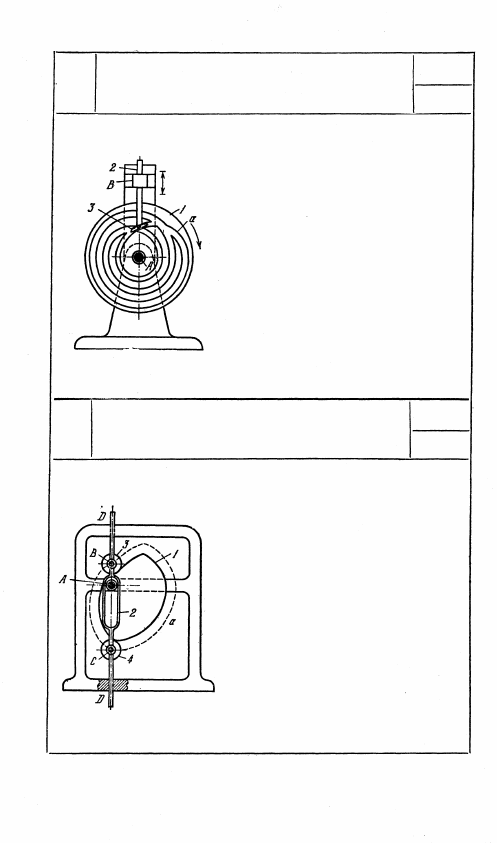

2820

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ДВАЖДЫ САМОПЕРЕСЕКАЮЩИМСЯ

ПРОФИЛЕМ

ПК

Кулачок 1, вращающийся вокруг не-

подвижной оси А, имеет дважды само-

пересекающийся пазовый профиль а.

Толкатель 2, движущийся возвратно-

поступательно в неподвижной напра-

вляющей В, имеет чевицеобразный

ролик 3. Полный цикл движения меха-

низма равен трем оборотам кулачка 1,

при этом толкатель 2 имеет три разных

закона подъема и опускания.

2821

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С РАВНЫМИ ДИАМЕТРАМИ

ЦЕНТРОВОГО ПРОФИЛЯ КУЛАЧКА

ПК

Кулачок 1 вращается вокруг непод-

вижной оси А. Толкатель 2, движу-

щийся поступательно в неподвижных

направляющих D — D, имеет два круг-

лых ролика 3 и 4. Геометрическое за-

мыкание механизма обеспечивается по-

стоянством диаметров центрового про-

филя а кулачка 1, т. е. длина любого

диаметра, проходящего через центр A,

равна расстоянию СВ между центрами

роликов 3 и 4.

22

Т

Т
