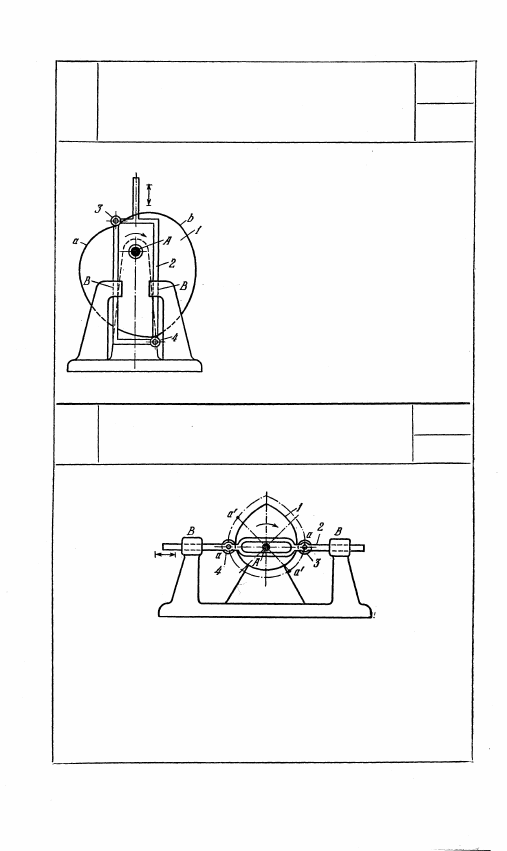

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С КУЛАЧКОМ ПОСТОЯННОГО

ДИАМЕТРА С РАВНОМЕРНЫМ

ДВИЖЕНИЕМ ТОЛКАТЕЛЯ

ПК

Кулачок 1, вращающийся вокруг непод-

вижной оси A, имеет центровой профиль,

очерченный по двум равным архимедовым

спиралям а. Толкатель 2, движущийся

возвратно-поступательно в неподвижных

направляющих В — В, имеет два ролика 3

и 4, перекатывающиеся по профилю а

кулачка 1. При равномерном вращении

кулачка 1 толкатель 2 движется равно-

мерно с мгновенными остановками в край-

них положениях. Геометрическое замыка-

ние механизма обеспечивается постоянст-

вом суммы противоположных радиусов-

векторов между центрами роликов 3 и 4.

2823

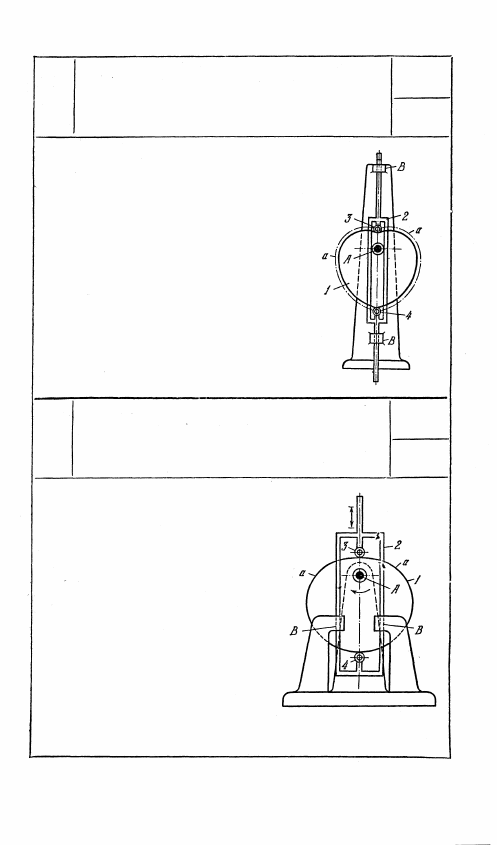

ТРЕХЗВЕННЫЙ МЕХАНИЗМ

С КУЛАЧКОМ ПОСТОЯННОГО ДИАМЕТРА

С РАВНОУСКОРЕННЫМ ДВИЖЕНИЕМ

ТОЛКАТЕЛЯ

ПК

Кулачок 1, вращающийся вокруг не-

подвижной оси A, имеет профиль, очер-

ченный по двум равным кривым а,

удовлетворяющим условию равноуско-

ренного и равнозамедленногр движения

толкателя 2. Толкатель 2, движущийся

возвратно-поступательно в неподвиж-

ных направляющих В — В, имеет два

ролика 3 и 4, перекатывающиеся по

профилю а кулачка 1. При равномер-

ном вращении кулачка 1 толкатель

движется равноускоренно и равноза-

медленно при подъеме и опускании.

Геометрическое замыкание механизма

обеспечивается постоянством суммы

противоположных радиусов-векторов центрового профиля а, рав-

ной расстоянию между центрами роликов 3 и 4.

23

Т

Т

2824

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С КУЛАЧКОМ ПОСТОЯННОГО

ДИАМЕТРА, НЕ ПРОХОДЯЩЕГО

ЧЕРЕЗ ЦЕНТР ВРАЩЕНИЯ

ПК

Кулачок 1 вращается вокруг неподвижной

оси А. Толкатель 2, движущийся воз-

вратно-поступательно в неподвижных на-

правляющих В — В, имеет два ролика 3

и 4, обкатывающие профиль кулачка 7,

состоящий из двух различных участков а

и b. Профиль кулачка 1 обеспечивает при

равномерном вращении кулачка 1 равно-

мерное возвратно-поступательное движе-

ние толкателя 2. Геометрическое замыка-

ние осуществляется при помощи двух ро-

ликов 3 и 4. Профиль кулачка удовлетво-

ряет условию постоянства расстояний

между центрами роликов 3 и 4.

2825

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПРОФИЛЕМ, ОЧЕРЧЕННЫМ

ПО АРХИМЕДОВЫМ СПИРАЛЯМ

ПК

Кулачок 1, вращающийся вокруг неподвижной оси A, имеет

профиль, состоящий из двух симметричных участков архимедо-

вых спиралей. Толкатель 2, движущийся поступательно в направ-

ляющих В — В, имеет два ролика 3 и 4. Геометрическое замы-

кание механизма обеспечивается тем, что все диаметры центро-

вого профиля кулачка 1 равны между собой, т. е. аа = а'а' =

= ... = const. Механизм осуществляет линейное перемещение

толкателя с постоянной скоростью.

24

т

т

2826

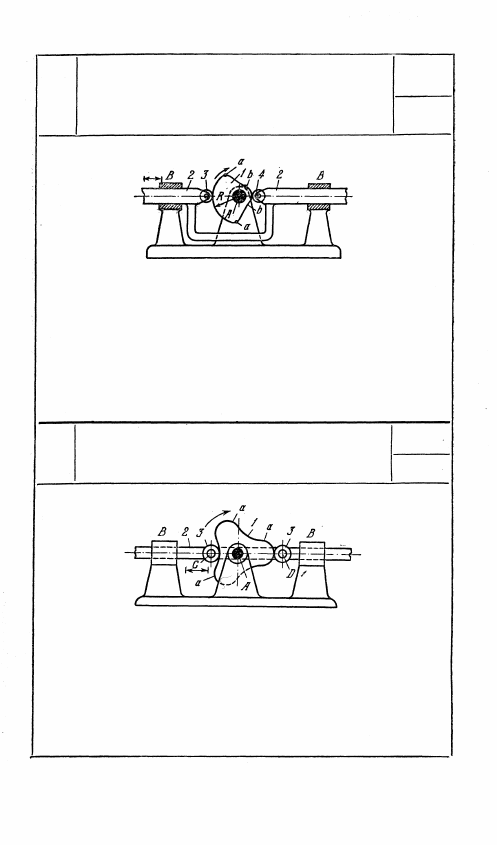

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С КУЛАЧКОМ ПОСТОЯННОГО ДИАМЕТРА

С ДВУМЯ ДЛИТЕЛЬНЫМИ ОСТАНОВКАМИ

В КРАЙНИХ ПОЛОЖЕНИЯХ

ПК

Кулачок 1, вращающийся вокруг неподвижной оси A, имеет про-

филь на участке а — a, очерченный по дуге окружности радиуса R,

а на участке b — b — по дуге окружности радиуса r. Толка-

тель 2, движущийся возвратно-поступательно в неподвижных

направляющих В — В, имеет ролики 3 и 4, перекатывающиеся

по профилю кулачка 1. Толкатель 2 имеет фазы выстоя при

соприкосновении участков а — а и b — be роликами 3 и 4. Гео-

метрическое замыкание механизма обеспечивается постоянством

суммы противоположных радиусов-векторов центрового профиля

кулачка 1, равной расстоянию между центрами роликов 3 и 4.

2827 ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ТРЕХПРОФИЛЬНЫМ КУЛАЧКОМ

ПК

Кулачок 1, вращающийся вокруг неподвижной оси A, имеет три

профилированных участка а, составленные из сопряженных дуг

окружностей. Толкатель 2, движущийся поступательно в непод-

вижных направляющих В — В, имеет два ролика 3, соприкасаю-

щиеся с участками а профиля кулачка 1. Геометрическое замыка-

ние механизма обеспечивается равенством всех диаметров цент-

рового профиля кулачка 1 расстоянию CD между центрами

роликов 3. За один полный цикл движения механизма толкатель 3

имеет три фазы подъема и опускания.

25

т

т

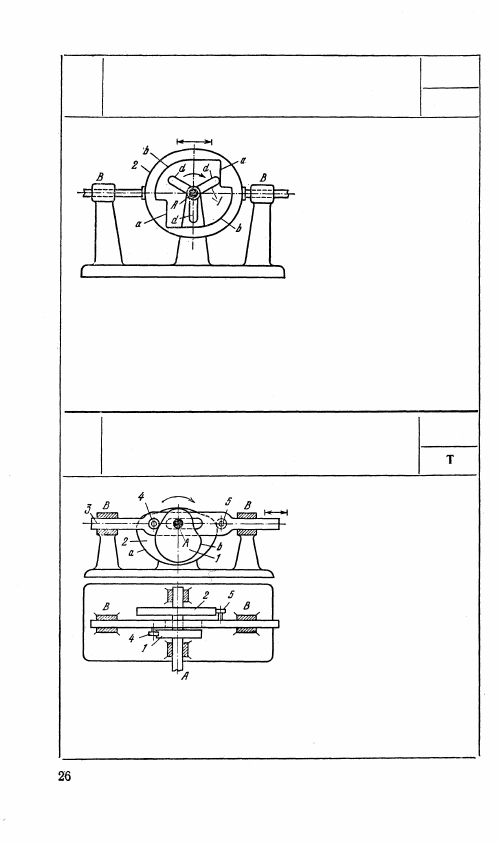

2828 ТРЕХЗ ВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ТРЕХПАЛЬЦЕВЫМ КУЛАЧКОМ

ПК

Кулачок 1, вращающийся

вокруг неподвижной оси

A, выполнен в виде трех

пальцев d, имеющих на

концах закругления по

дугам окружностей. Тол-

катель 2, движущийся по-

ступательно в направляю-

щих В — В, имеет внутренний профиль, выполненный из прямо-

угольных участков а. В соприкосновении с пальцами d могут

находиться только участки а. Участки b выполнены так, чтобы

пальцы d не касались профиля толкателя. За один полный цикл

движения механизма толкатель 2 имеет три фазы подъема и

опускания и длительные остановки в крайних положениях.

Механизм работает с ударами в моменты входа пальцев d в сопри-

косновение с участками а.

2829

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ДВУХПРОФИЛЬНЫМ КУЛАЧКОМ

ПК

В механизм входят два

жестко связанных кулач-

ка 1 и 2, вращающиеся

вокруг неподвижной оси

А. Толкатель 3, движу-

щийся возвратно-по-

ступательно в неподвиж-

ных направляющих В—В,

имеет два ролика 4 и 5.

Ролик 4 перекатывается

по профилю b кулачка 1,

а ролик 5 перекатывается по профилю а кулачка 2. Кинематиче-

ское замыкание механизма обеспечивается постоянством суммы

противоположных радиусов-векторов центральных профилей,

равной расстоянию между центрами роликов 4 и 5.
