Механизмы в современной технике (Артоболевский) - часть 511

2843

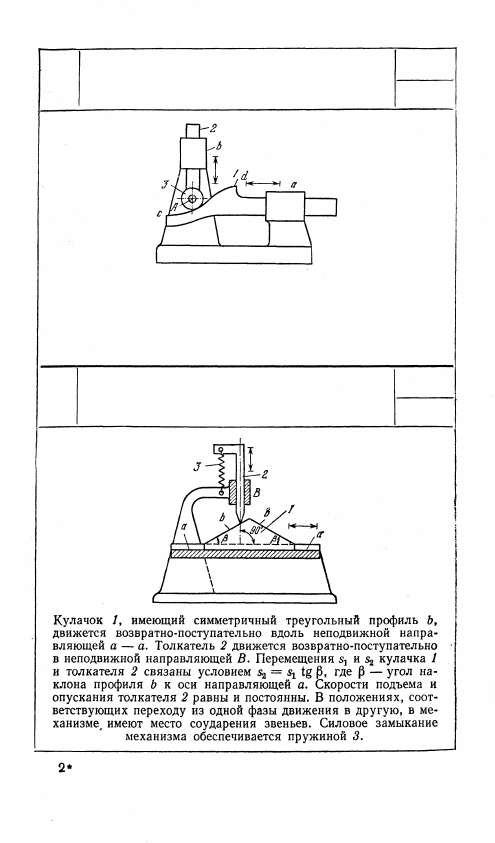

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПОСТУПАТЕЛЬНО ДВИЖУЩИМИСЯ

КУЛАЧКОМ И ТОЛКАТЕЛЕМ

ПК

Кулачок 1 с профилем cd движется возвратно-поступательно в не-

подвижной направляющей а. Толкатель 2 движется возвратно-

поступательно в неподвижной направляющей b. Ролик 3 свободно

вращается вокруг оси A. Подъем толкателя 2 осуществляется

при движении кулачка 1 справа налево. Опускание толкателя 2

осуществляется при обратном ходе кулачка 1.

35

т

2844

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С КУЛАЧКОМ СИММЕТРИЧНОЙ

ТРЕУГОЛЬНОЙ ФОРМЫ

ПК

т

2846

ТРЕХЗВЕННЫЙ ПАЗОВЫЙ КУЛАЧКОВЫЙ

МЕХАНИЗМ С ПОСТУПАТЕЛЬНО

ДВИЖУЩИМИСЯ КУЛАЧКОМ

И ТОЛКАТЕЛЕМ

ПК

Кулачок 1 с профилирован-

ным пазом а движется воз-

вратно-поступательно в не-

подвижной направляющей b.

Толкатель 2 движется воз-

вратно-поступательно в не-

подвижной направляющей с.

Ролик 3, свободно вращаю-

щийся вокруг оси A, заклю-

чен между стенками d и е паза а, что обеспечивает постоянство

соприкосновения кулачка 1 и ролика 3.

2845

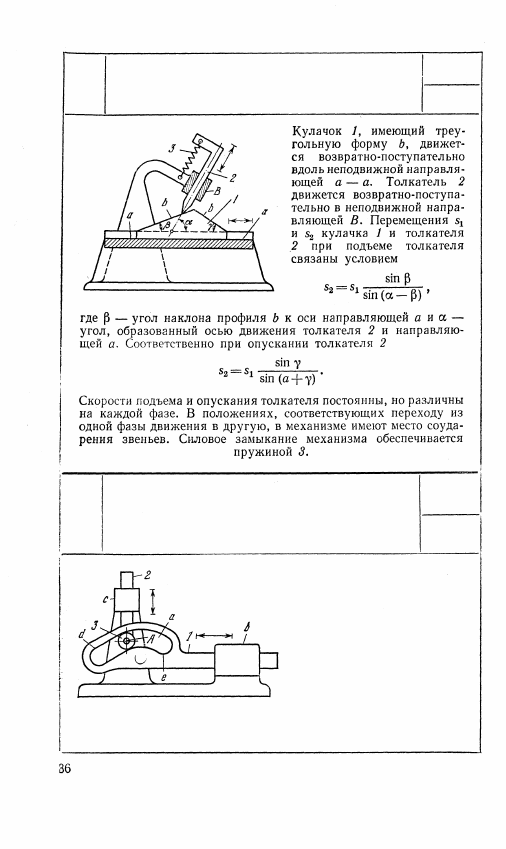

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С КУЛАЧКОМ НЕСИММЕТРИЧНОЙ

ТРЕУГОЛЬНОЙ ФОРМЫ

ПК

Т

Т

2847

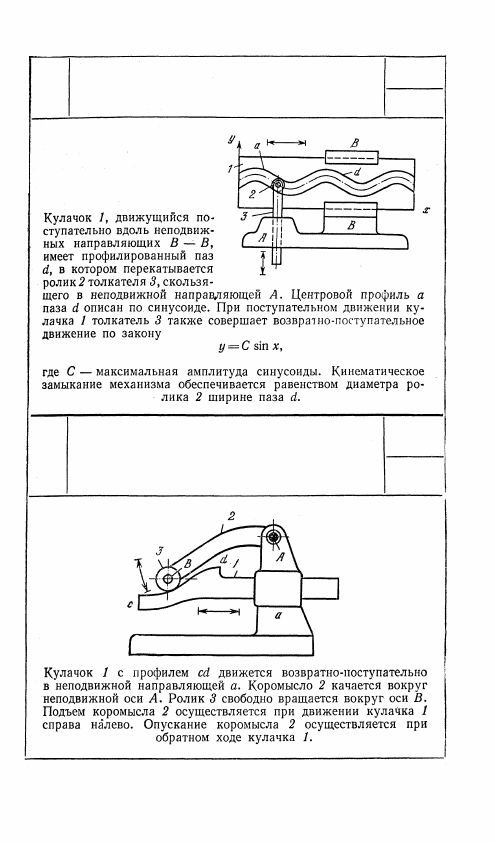

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПОСТУПАТЕЛЬНО ДВИЖУЩИМИСЯ

КУЛАЧКОМ И ТОЛКАТЕЛЕМ

ПК

2848

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С ПОСТУПАТЕЛЬНО ДВИЖУЩИМСЯ

КУЛАЧКОМ И КАЧАЮЩИМСЯ

КОРОМЫСЛОМ

ПК

37

Т

Т

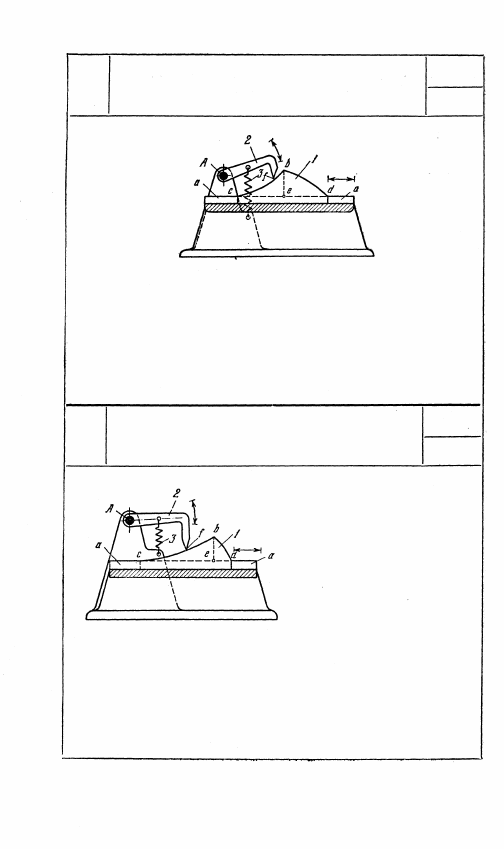

Кулачок 1, движущийся возвратно-поступательно вдоль непод-

вижной направляющей а — а, имеет на участке сb профиль,

очерченный по параболе, благодаря чему коромысло движется

с приближенно постоянным ускорением, а на участке bd — по

произвольной выпуклой кривой. Коромысло 2, вращающееся

вокруг неподвижной оси A, острием f скользит по профилю

кулачка 1. Вследствие равенства отрезков се и ed фаза подъема

и фаза опускания коромысла 2 равны между собой. Силовое

замыкание механизма обеспечивается пружиной 3.

При возвратно-поступатель-

ном движении кулачка 1

звено 2 совершает качатель-

ное движение с различными

по скоростям и времени пря-

мым и обратным ходами. Ку-

лачок 1, движущийся воз-

вратно-поступательно вдоль неподвижной направляющей а — а,

имеет на участке bc профиль, очерченный по параболе, благодаря

чему коромысло движется с приближенно постоянным ускоре-

нием, а на участке ed по произвольной выпуклой кривой. Коро-

мысло 2, вращающееся вокруг неподвижной оси А, острием f сколь-

зит по профилю кулачка ). Вследствие неравенства отрезков се и

ed фаза подъема и фаза опускания коромысла 1 не равны между

собой. Силовое замыкание механизма обеспечивается пружиной 3.

38

2849

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С РАВНЫМИ ФАЗАМИ ПОДЪЕМА

И ОПУСКАНИЯ КОРОМЫСЛА

ПК

Т

2850

ТРЕХЗВЕННЫЙ КУЛАЧКОВЫЙ МЕХАНИЗМ

С НЕРАВНЫМИ ФАЗАМИ ПОДЪЕМА

И ОПУСКАНИЯ КОРОМЫСЛА

ПК

Т
