Механизмы в современной технике (Артоболевский) - часть 470

445

2675

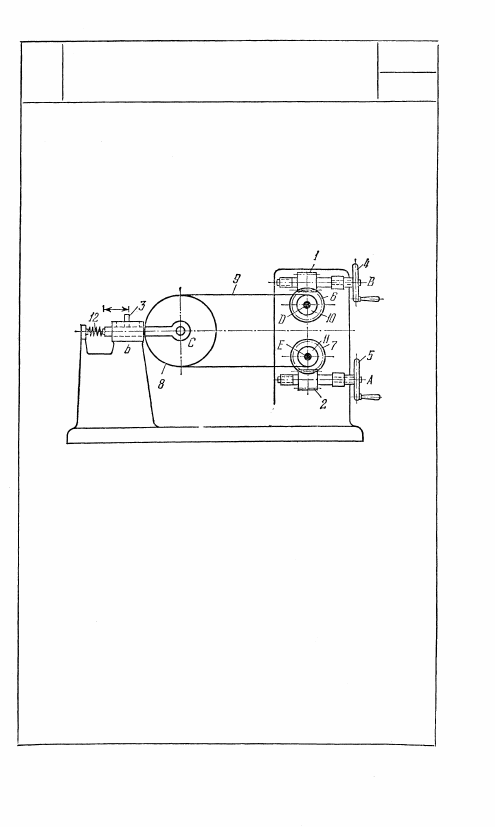

ЧЕРВЯЧНЫЙ

СУММИРУЮЩИЙ МЕХАНИЗМ

С ГИБКИМ ЗВЕНОМ

ЧВ

МО

Червяки 1 и 2, вращающиеся вокруг неподвижных осей

В и A, приводятся в движение маховичками 4 и 5.

Червяки 1 и 2 входят в зацепление с червячными коле-

сами 6 и 7, вращающимися вокруг неподвижных осей

D и Е. С колесами 6 и 7 жестко связаны шкивы 10 и 11,

на которые наматывается гибкое звено 9, охватывающее

шкив 8, входящий во вращательную пару С с ползуном

3, скользящим в неподвижной направляющей b. Си-

ловое замыкание механизма осуществляется пружи-

ной 12. Линейное перемещение ползуна 3 может быть

получено как сумма двух вращательных движений,

осуществляемых поворотом маховичков 4 и 5.

8. МЕХАНИЗМЫ ИЗМЕРИТЕЛЬНЫХ

И ИСПЫТАТЕЛЬНЫХ УСТРОЙСТВ

(2676—2678)

2676

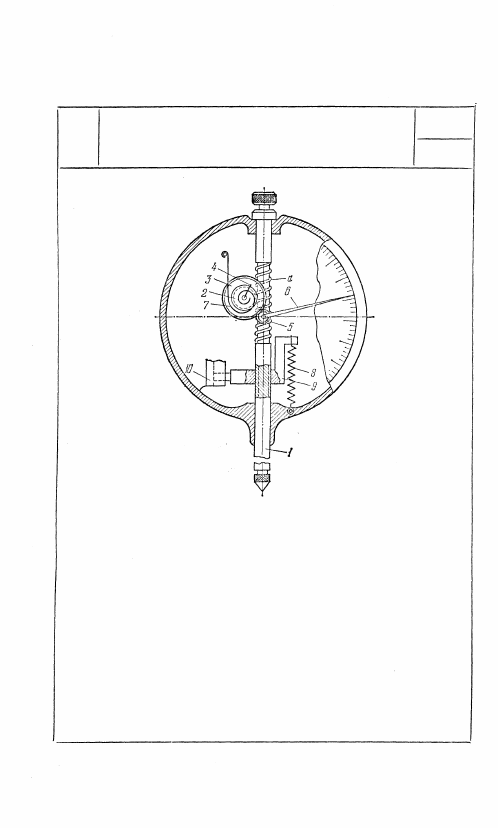

ЧЕРВЯЧНЫЙ МЕХАНИЗМ ИНДИКАТОРА

ЧВ

И

В средней части мерительного стержня 1

имеется червяк а, входящий в зацепление

с червячным колесом 2, на оси которого

находятся зубчатое колесо 3 и малая

стрелка 4, указывающая целые милли-

метры. Зубчатое колесо 3 входит в зацеп-

ление с зубчатым колесом 5, на оси кото-

рого находится большая стрелка 6, ука-

зывающая сотые доли миллиметра. Пру-

жина 7 служит для устранения мертвого

хода. Пружина 8 создает постоянное изме-

рительное давление. С каждым оборотом

стержня 1 колодка 9 передвигается в на-

правлении его оси, действуя на пружину 8

и регулируя измерительное давление. На-

правляющая 10 удерживает колодку 9 от

вращения.

446

Червяк 2, вращающийся вокруг неподвижной оси А — A, входит

в зацепление с червячным колесом 3, вращающимся вокруг не-

подвижной оси В. С валом червяка 2 жестко связан диск 1, с ва-

лом червячного колеса 3 — диск 4. Отсчет полных чисел оборотов

червяка 2 производится на диске 4. Отсчет дробных частей пово-

рота червяка 2 производится на диске 1 с помощью нониуса а.

447

2678

ЧЕРВЯЧНЫЙ МЕХАНИЗМ ОТСЧЕТА

ЧИСЛА ОБОРОТОВ

ЧВ

И

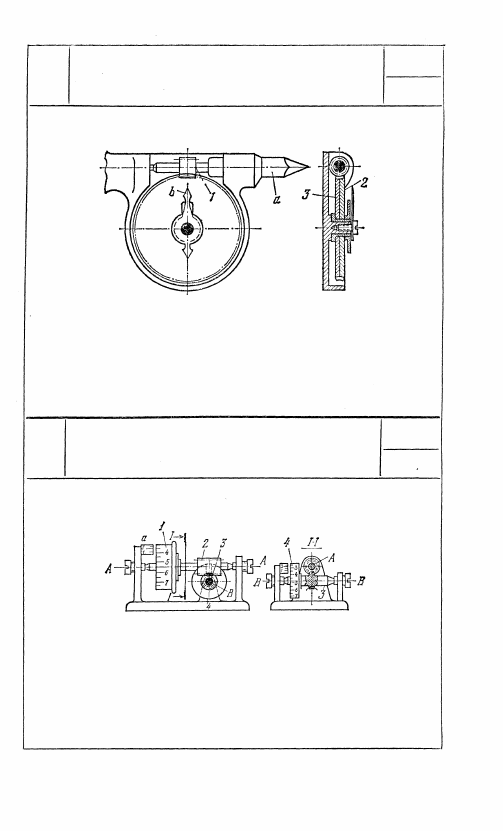

Вращение острия а, прижимаемого к накерненному центру на тор-

це испытуемого вала, передается при помощи червяка 1 червяч-

ным колесам 3 и 2, имеющим соответственно 100 и 101 зуб. Раз-

ница в их числе оборотов используется для измерения числа обо-

ротов испытуемого вала. Колесо 3 снабжено стрелкой b, колесо

2 — шкалой.

2677

ЧЕРВЯЧНЫЙ МЕХАНИЗМ СЧЕТЧИКА

ЧИСЛА ОБОРОТОВ

ЧВ

И

9. МЕХАНИЗМЫ ПРОЧИХ ЦЕЛЕВЫХ

УСТРОЙСТВ (2679—2685)

2679

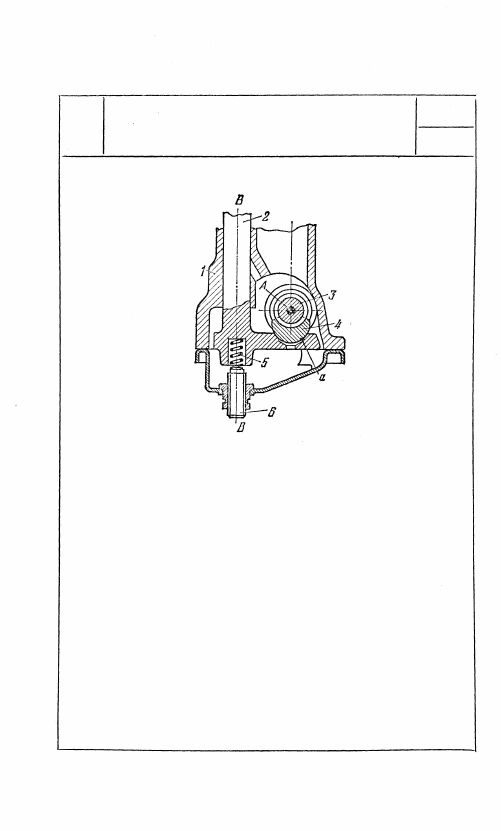

ЧЕРВЯЧНЫЙ МЕХАНИЗМ РУЛЕВОГО

УПРАВЛЕНИЯ АВТОМОБИЛЯ

ЧВ

ЦУ

Червяк 3, вращающийся во-

круг неподвижной оси А,

входит в зацепление со сфе-

рической полугайкой 4, си-

дящей в сферической чашке а

вала 2. При вращении чер-

вяка 3 полугайка 4 переме-

щается в направлении,парал-

лельном оси червяка 3, пово-

рачивая вал 2, управляющий

передними колесами авто-

мобиля, вокруг неподвиж-

ной оси В — В. Постоянство

зацепления полугайки 4 с

червяком обеспечивается пру-

жиной 5, натяжение которой

регулируется винтом 6. Вал

2, установленный в корпусе 1,

как в подшипнике, может

вращаться вокруг вертикаль-

ной оси.

448
