5. МЕХАНИЗМЫ ПЕРЕКЛЮЧЕНИЯ, ВКЛЮЧЕНИЯ

И ВЫКЛЮЧЕНИЯ (2670—2671)

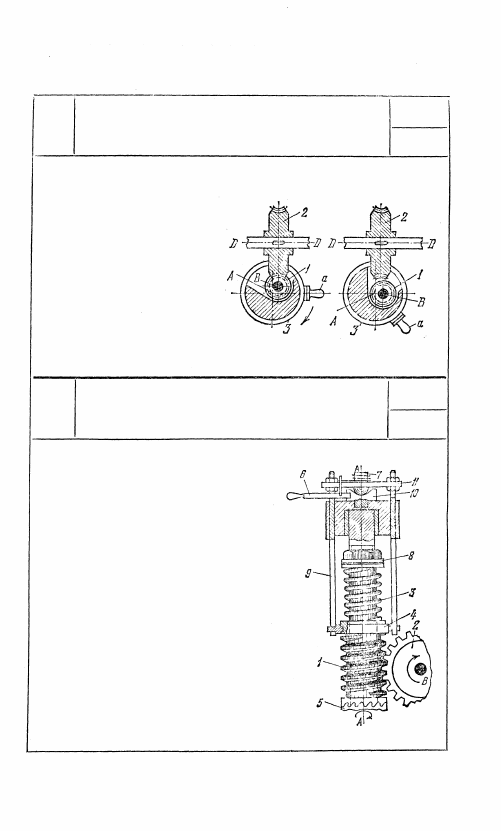

2670

ЧЕРВЯЧНЫЙ МЕХАНИЗМ

С ВЫКЛЮЧАЕМЫМ ЧЕРВЯКОМ

ЧВ

пв

Червяк 1, вращающийся во-

круг неподвижной оси В

звена 3, входит в зацепление

с червячным колесом 2, вра-

щающимся вокруг неподвиж-

ной оси D — D. Вывод чер-

вяка 1 из зацепления осу-

ществляется поворотом ручки

а звена 3 вокруг оси A.

2671

ЧЕРВЯЧНЫЙ МЕХАНИЗМ ВЫКЛЮЧЕНИЯ

ЧВ

ПВ

При нормальной нагрузке червяк 1,

вращаясь вокруг неподвижной оси

А — A, сообщает червячному колесу 2

вращение вокруг неподвижной оси В.

При повышенной нагрузке осевое дав-

ление червяка 1 превышает сопротив-

ление пружины 3 и червяк 1 вместе

с траверзой 4, штоками 9 и траверзой

11 поднимается, выключая муфту 5,

приводящую в движение червяк 1.

При этом червячное колесо 2 останав-

ливается. Выключенное положение чер-

вяка 1 фиксируется рукояткой 6,

поворачивающейся вместе с призмой

10 под действием пружины 7. При пово-

роте рукоятки 6 в обратном направле-

нии червяк 1 под действием пружины 3

опускается, включая муфту 5. Натя-

жение пружины 3 регулируется гай-

кой 8.

441

6. МЕХАНИЗМЫ КОРОБОК ПЕРЕДАЧ

И РЕДУКТОРОВ (2672)

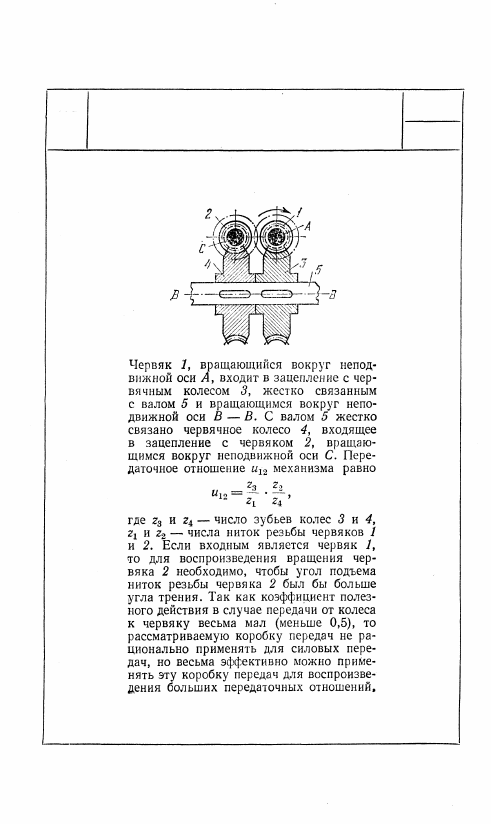

2672

МЕХАНИЗМ ОДНОСТУПЕНЧАТОЙ

ЧЕРВЯЧНОЙ КОРОБКИ ПЕРЕДАЧ

ЧВ

МР

442

443

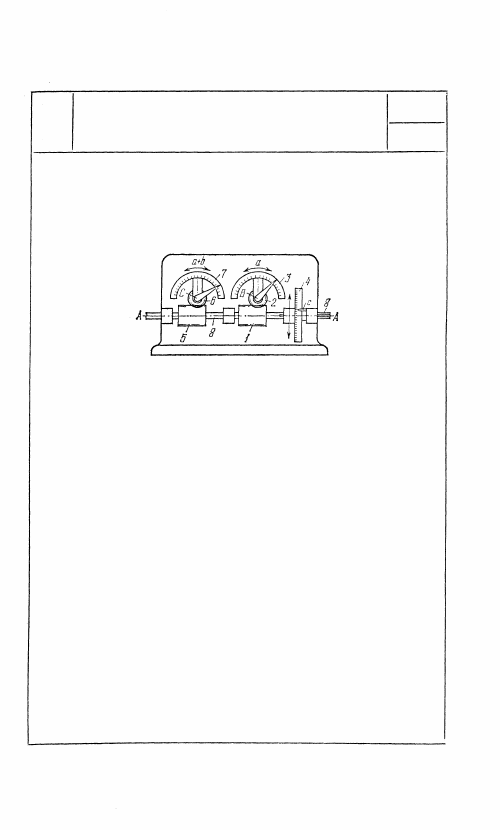

Вал 8 вращается вокруг оси A — А

и имеет круглую зубчатую рейку 1

и червяк 5, входящие в зацепление

с колесами 2 и 6, вращающимися вокруг

осей В и С. Одно из слагаемых а вво-

дится поворотом зубчатого колеса 2

с рейкой 1, связанной с валом 8. Вели-

чина этого слагаемого устанавливается

на шкале 3. При повороте колеса 2

вал 8 перемещается поступательно и

червяк 5, жестко с ним связанный,

поворачивает червячное колесо 6 на

угол, равный углу поворота колеса 2.

Второе слагаемое b вводится поворотом

диска 4, связанного с валом 8. Величина

второго слагаемого устанавливается

положением стрелки с относительно

диска 4. При повороте вала 8 зубчатое

колесо 2 остается неподвижным, а

червячное колесо 6 поворачивается

на величину второго слагаемого. Сумма

а + b фиксируется на шкале 7.

7. МЕХАНИЗМЫ ДЛЯ МАТЕМАТИЧЕСКИХ

ОПЕРАЦИЙ (2673—2675)

2673

ЧЕРВЯЧНО-ЗУБЧАТЫЙ

СУММИРУЮЩИЙ МЕХАНИЗМ

ЧВ

МО

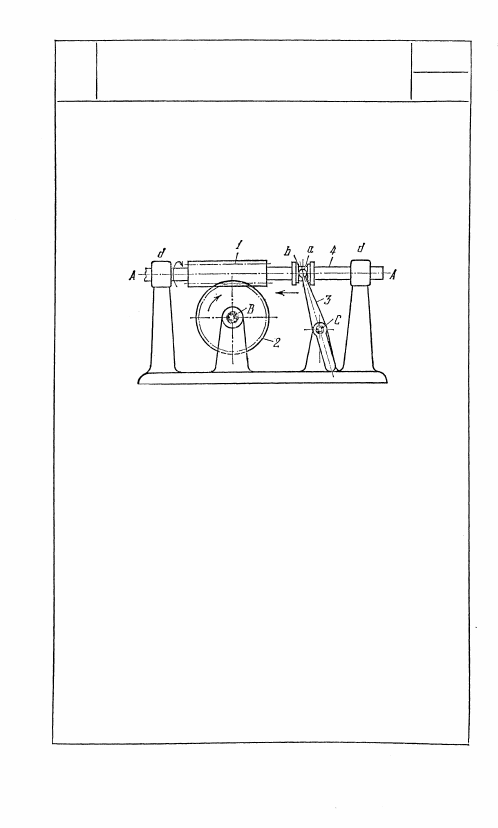

2674 ЧЕРВЯЧНЫЙ СУММИРУЮЩИЙ МЕХАНИЗМ

ЧВ

МО

Червяк 1, жестко связанный с валом 4, вра-

щается вокруг неподвижной оси А—А,

входя в зацепление с червячным колесом 2,

вращающимся вокруг неподвижной оси В.

Вал 4 имеет возможность поступательного

перемещения в направляющих d — d. Рычаг

3, вращающийся вокруг неподвижной оси С,

пальцем а скользит в кулисе b вала 4. Угловое

перемещение колеса 2 может быть получено

как сумма двух вращательных движений:

движения, получаемого от червяка 1 при его

вращении вокруг оси  А — A , и движения,

получаемого от червяка 1 при его поступа-

тельном движении вдоль оси А — A. В по-

следнем движении червяк 1 работает как зуб-

чатая рейка.
