ЧЕРВЯЧНО-РЫЧАЖНЫЙ МЕХАНИЗМ

СО СКОЛЬЗЯЩИМ ВАЛОМ

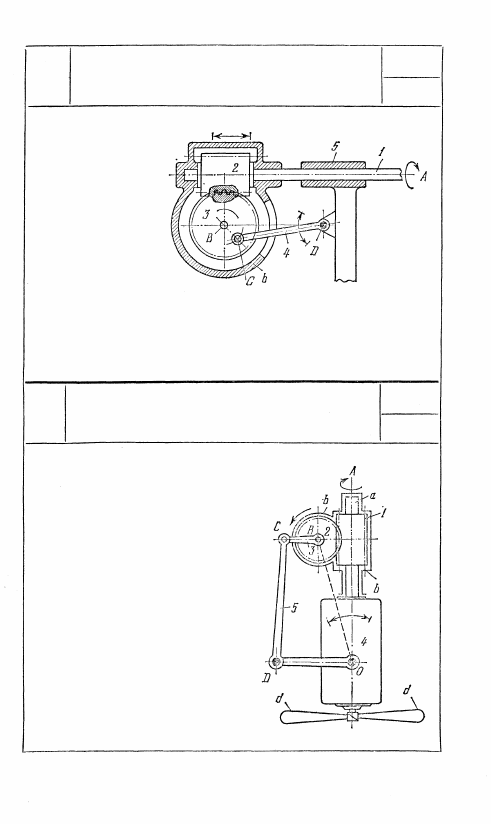

Ч В

м

Вал 1 с жестко свя-

занным с ним чер-

вяком 2, вращаю-

щийся вокруг не-

подвижной оси А,

имеет возможность

п о с т у п а т е л ь н о г о

движения в направ-

ляющей 5 вдоль оси

A. Червяк 2 входит

в зацепление с чер-

вячным колесом 3,

вращающимся вокруг оси В коробки b, в которую заключены

червяк 2 и колесо 3. Колесо 3 входит во вращательную пару С

со звеном 4, вращающимся вокруг неподвижной оси D. При вра-

щении вала 1 червяк 2 сообщает колесу 3, кроме вращения, воз-

вратно-поступательное движение, параллельное оси А.

2661

ЧЕРВЯЧНО-РЫЧАЖНЫЙ МЕХАНИЗМ

ПОДВЕСНОГО ВЕНТИЛЯТОРА

Ч В

М

Червяк 1, жестко связанный с ва-

лом а электродвигателя 4, вра-

щается вокруг неподвижной оси А,

входя в зацепление с червячным

колесом 2, вращающимся вокруг

оси В коробки b, жестко связанной

с корпусом электродвигателя 4.

Шатун 3, жестко связанный с коле-

сом 2, входит во вращательную пару

С с коромыслом 5, вращающимся

вокруг неподвижной оси D. При

вращении вала а вокруг своей оси

электродвигатель 4 вместе с лопас-

тями d вентилятора поворачивается

вокруг оси O.

433

2662

ЧЕРВЯЧНЫЙ МЕХАНИЗМ С ТРЕМЯ

ВЫХОДНЫМИ КОЛЕСАМИ

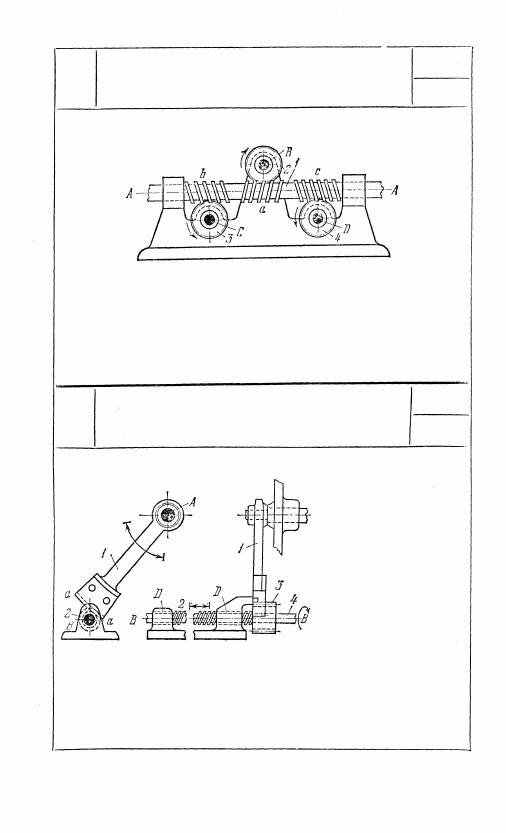

ЧВ

м

Червяк 1, вращающийся вокруг неподвижной оси  А — A ,

имеет три участка а, b и с, на которых нарезаны резьбы, имеющие

одинаковое число ниток, но с разным направлением. При враще-

нии червяка 1 колеса 2, 3 и 4, входящие в зацепление с участками

а,b и с червяка 1, вращаются вокруг неподвижных осей В, С и D

в направлениях, указанных стрелками.

2663

ЗУБЧАТО-ВИНТОВОЙ МЕХАНИЗМ

С СЕГМЕНТНЫМ КОЛЕСОМ

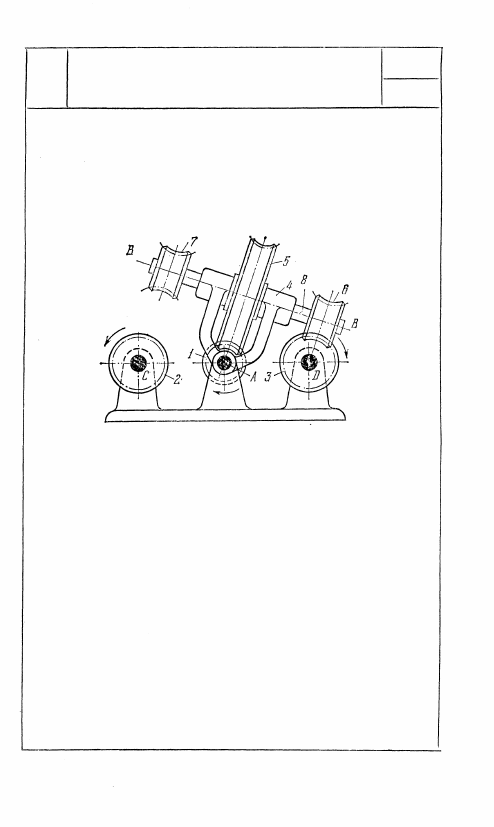

ЧВ

М

Звено 1, имеющее сег-

мент а с винтовыми

зубьями, вращается

вокруг неподвижной

оси A. Зубья сегмента

входят в зацепление

с винтовыми зубьями

колеса 3, жестко свя-

занного с валом 4, вра-

щающимся вокруг не-

подвижной оси В — В.

Колесо 3 вращается

вокруг неподвижной оси В — В. Вал 4 входит в винтовую пару D

со стойкой. Ширина обода винтового колеса 3 больше ширины

обода винтового сегмента а. При качательном движении колеса 1

вал В, кроме вращения вокруг оси В — В, дополнительно совер-

шает возвратно-поступательное движение вдоль оси В — В.

434

2664

ЧЕРВЯЧНЫЙ МЕХАНИЗМ

С ПЕРИОДИЧЕСКИМ ВРАЩЕНИЕМ

ВЫХОДНЫХ КОЛЕС

ЧВ

М

Червяк 1, вращающийся вокруг неподвижной

оси A, входит в зацепление с червячным ко-

лесом 5, вращающимся вокруг оси В — В.

Червячные колеса 5, 6 и 7 жестко насажены на

вал 8, вращающийся в подшипниках вилки 4,

могущей свободно поворачиваться вокруг

оси A. При повороте вилки 4 вокруг оси А

колеса 6 и 7 входят в зацепление с червяками

3 и 2, тем самым периодически вращая их

вокруг неподвижных осей D и С. Передача

вращения от колес 6 и 7 червякам 3 и 2

возможна при условии выбора достаточно

больших углов подъема ниток резьбы червя-

ков 3 и 2.

435

2665

ЧЕРВЯЧНЫЙ МЕХАНИЗМ

ПРЕРЫВИСТОГО ДВИЖЕНИЯ

ВЫХОДНОГО КОЛЕСА

ЧВ

м

При вращении шлииевого вала 8 червяк 1

посредством червячного колеса 2 приводит

во вращение вал 9, вращающийся вокруг

неподвижной оси В в направлении, пока-

занном стрелкой. При соприкосновении

штифта а колеса 2 с коленчатым рычагом 3

колесо 2 и вал 9 останавливаются. Так как

вал 8 продолжает вращаться, то червяк 1,

оставаясь в зацеплении с колесом 2, на-

чинает перемещаться влево вдоль оси С

вала 8 вместе с ползуном 4 и винтом 5,

преодолевая сопротивление пружины 6.

В конце хода ползуна 4 гайка b винта 5

поворачивает рычаг 3, освобождая колесо

2. При этом колесу 2 сообщается уско-

ренное вращение до момента, когда рычаг

7 соприкоснется со штифтом d. После

этого колесо 2 и вал 9 движутся равно-

мерно, пока штифт а снова не соприкос-

нется с коленчатым рычагом 3.
